5.2.2. Вибір частот сигнального струму рейкових Кіл, що несуть і модулюючих.
Після розстановки апаратури ТРК приступаємо до підбору несучих і модулюючих частот для кожної ТРК. Для кожної секції необхідно підібрати несучі і модулюючі частоти з дотриманням наступних вимог:
- у сусідніх ТРК використовується різна модулююча і несуча частоти
- у паралельних ТРК повинні відрізнятися частоти, модулююча або несуча частоти
- секції з однаковими несучими і модулюючими частотами, мають бути розділені як мінімум двома секціями з іншими комбінаціями частот
- у випадку якщо модулююча частота в сусідніх ТРК не може бути різною (наприклад, в разі розгалуженого ТРК) несучі частоти повинні відрізнятися на 2 градації. Тобто частоти 480/12 і 580/12 не можуть використовуватися в сусідніх ТРЦ, а 480/12 і 720/12 або 480/12 і 780/12 можуть.
Несучі і модулюючі частоти вписуються між рейками.
Порядок Розстановка частот:
На головних Коліях чергуємо сигнали 420/8, 780/12 (рис.29 дія 1).

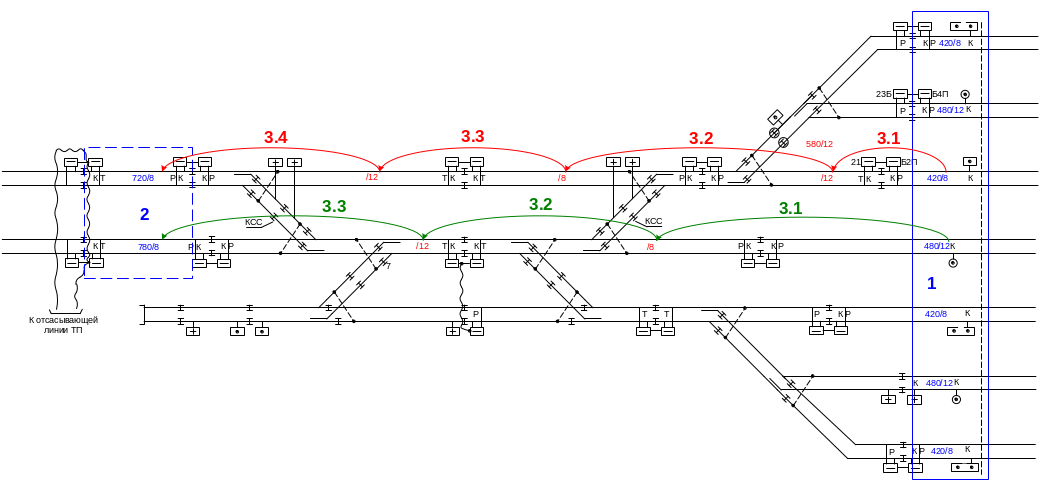

Рис. 29. Забезпечення чергування несучих і модулюючих частот
На секціях, в яких використовується схема КЗО, застосовуємо несучу частоту 720 або 780 Гц (на нашій станції немає схеми КЗО).
На безстрілочних ділянках за вхідними сигналами використовуємо несучу частоту , 720 або 780 Гц (рис.29 дія 2).
Чергуємо модулюючі частоти 8 і 12 на головних коліях (рис.29 дія 3.1-3.4)
Підставляємо несучі частоти на головних коліях так, щоб несучі частоти сусідніх ТРК відрізнялися і не повторювалися комбінації несучих і модулюючих частот в двох найближчих ТРК.
Аналогічно підбираємо несучі і модулюючі частоти на бокових коліях.
По закінченню підбору комбінацій перевіряємо, аби ТРК, сполучені міжколійними тяговими з'єднувачами, мали різні несучі, в крайньому випадку, різні модулюючі частоти.
При виникненні складнощів при організації чергування частот, можливо:
- стикування двох сусідніх ТРК несучими частотами 420 і 480 або 720 і 780 з однаковою частотою модуляції, але тільки живлячими кінцями.
- допускається використання на прийомо - відправній колії несучої частоти580 Гц.
При виникненні труднощів з чергуванням частот рекомендується, нарізати невеликі папірці, підписати на кожній з них одну з 10 можливих комбінацій. Карток з однойменними комбінаціями необхідно зробити 4-5 штук. Потім викладати комбінації на план станції. Картки можна зробити різнокольоровими (свій колір в кожної комбінації) або два кольоровими (колір несучої і модулюючої) можливо так простіше буде зорієнтуватися.
Для перевірки правильності чергування несучих і модулюючих частот, можна скласти таблицю 1, в якій вказується для кожного кінця ТРЦ частоти в двох сусідніх ТРЦ.
Таблиця 1. Перевірка чергування частот ТРК
Назва секції
|
Частоти в секції, кінець
|
Частоти в сусідній, кінець
|
Частоти в ТРК через одну
|
НДП
|
720/12, р
|
480/8, р
|
420/12, 780/12 |
|
|
|
|
Остаточний варіант розстановки несучих і модулюючих частот показаний на малюнку 30.

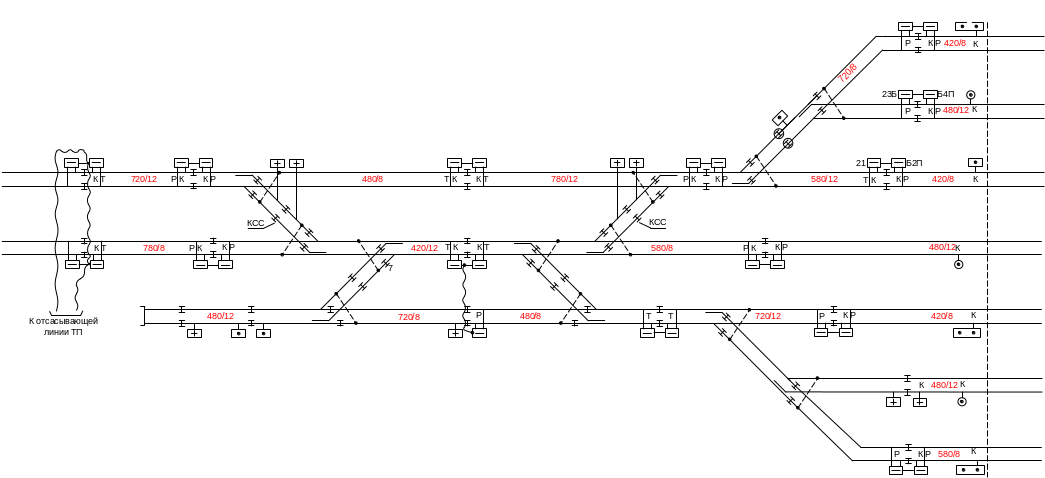

Рис. 30. Остаточний результат розстановки частот в ТРК
