5.4 Методика работы над проектом:

Исходным материалом для проектирования является чертеж детали парка культуры и отдыха. Рабочие чертежи выполняются на компьютере с использованием специальных программ (например, AutoCAD). Планы рабочих чертежей выполняют в масштабе 1:500, фрагменты планов – в масштабе 1:200, узлы – в масштабе 1:20 (1:10).

Все рабочие чертежи собираются в «Альбом рабочих чертежей», оформленный согласно ГОСТ Р 21.1101-2009, ГОСТ 21.508-93 (примеры в Приложении Р). Альбом распечатывается на листах формата А3 или А2, титульный лист обязателен.

Рабочие чертежи выполняют на инженерно-топографическом плане (геоподоснове), где обозначены рельеф, контуры существующих и проектируемых зданий и сооружений, подземные и надземные инженерные сети, существующие элементы благоустройства, сохраняемые насаждения.

На всех планах обязательно должны быть: рамка, основная надпись (штамп) (Приложение Б), направление С-Ю, условные обозначения. Планы располагают длинной стороной условной границы территории вдоль длинной стороны листа, при этом северная часть территории должна находиться вверху. Допускается отклонение ориентации на север в пределах 90° влево или вправо. Масштаб чертежа указывают в штампе. Если на одном листе помещено несколько изображений, выполненных в разных масштабах, то масштабы указывают на поле чертежа под наименованием каждого изображения. Размеры указывают в метрах с точностью до двух знаков после запятой, углы указывают в градусах с точностью до минут.

Малые архитектурные формы (беседки, навесы, фонтаны, скульптуры, перголы и т.д.) и другие конструкции (урны, скамьи и т.д.) изображаются схематично в масштабе чертежа или условными графическими изображениями (Приложение Р, рисунок Р.3). При проектировании мест размещения малых архитектурных форм используются эргономические основы проектирования МАФ (Приложение Р, рисунки 1-2).

1. Перед началом проектирования студент формулирует задание на проектирование (Приложение Д), которое содержит весь комплекс основных требований заказчика (преподавателя), условий исходно-разрешительной документации, требований городских служб и т.д., руководствуясь при этом правилами и нормами планировки и застройки городов.

2. Следующий этап – разработка рабочих чертежей.

Генеральный план [20] представляет собой основной чертеж реализации проектной идеи, на котором указывают: все существующие сохраняемые и проектируемые постройки, дорожно-тропиночную сеть, водоемы и водные устройства, малые архитектурные формы, указывают места расположения светильников, расположение и протяженность подпорных стен, лестниц, откосов, пандусов, лотков водостока, точное размещение деревьев и кустарников. Элементы обозначают цифрами, которые затем отображают в экспликации на генплане.

Посадки деревьев и кустарников показывают в масштабе взрослых растений. Породы деревьев и кустарников могут быть обозначены цифрами на генплане, но чаще выносятся на отдельный чертеж – дендроплан. Типы мощений, кроны деревьев и кустарников, газоны, цветники обозначают цветом или в графике, выносят в перечень условных обозначений, который помещают на лист генплана. На лист выносят также таблицу баланса территории. Поскольку лист генерального плана является основным демонстрационным чертежом, допускается размещение на нем зарисовок отдельных элементов ландшафта.

Разбивочный чертеж [20, 23] необходим для выноса на местность дорожек, площадок, размещения построек и малых формы в соответствии с проектом. Разбивочный чертеж должен отражать реальные условия и возможности разметки планировки на местности с учетом перепадов высот и наличия построек. Желательно, чтобы расстояния привязки не превышали 15 м.

Построение разбивочного чертежа начинается с переноса на геопоснову объекта проектируемых элементов благоустройства с помощью принятых условных обозначений (Приложение Р, рисунок Р.3):

• тротуаров и дорожек;

• площадок различного назначения;

• подпорных стенок, лестниц, откосов;

• малых архитектурных форм и переносного оборудования;

• водных устройств (водоемов, фонтанов, ручьев и др.).

Существует несколько вариантов разбивки. На больших площадях с сохраняемыми насаждениями и постройками для привязки элементов планировки используют несколько базисных линий, от которых откладывают расстояния по перпендикулярам. Для сложных криволинейных элементов возможно использовать разбивку методом триангуляции (треугольников) от пар базисных точек. Для разбивки новой планировки на крупных участках с плоскостным рельефом используют метод координатной сетки; сетку квадратов со стороной от 2; 5 или 10 м привязывают к существующим зданиям или дорогам; к сторонам квадратов по перпендикулярам привязывают элементы планировки. Сетку также используют при разбивке цветников. Главными критериями при выборе способа разбивки должны быть простота и точность исполнения проекта при переносе в натуру.

Способ ординат. Используется для разбивки небольших и средних по площади объектов ландшафтной архитектуры, с хорошей просматриваемостью территории и спокойным рельефом. В основе способа лежит привязка проектируемых элементов планировки к существующим элементам с помощью перпендикуляров.

Способ квадратов (сетки). Является разновидностью способа ординат, применяется для разбивки небольших по площади объектов или их отдельных частей на свободных от насаждений участках с плоским рельефом. Этот способ особенно удобен для привязки планировочных элементов с криволинейными (свободными) очертаниями (извилистые дорожки, сложные цветники). При использовании данного способа опорные точки планировки привязывают с помощью перпендикуляров к ближайшим линиям сетки, построенной через 5 или 10 м. Все квадраты сетки нумеруются, а сама сетка привязывается к существующим на объекте линиям или точкам.

Способ теодолитного хода. Используется для разбивки объектов с плохой просматриваемостью территории связанной со сложным рельефом или высокой плотностью размещения насаждений. В основу способа положен геодезический метод прокладки теодолитного хода по намеченной трассе. При составлении чертежа сначала намечают линию трассы хода, которая связывает ряд точек, затем определяют координаты точек трассы и основных точек планировки, дирекционные углы поворотов и горизонтальные заложения линий.

Определение базисных линий. Базисными линиями могут служить любые существующие элементы легко доступные для измерений: край проезжей части, тротуары, ограждения, подпорные стенки и т.д., а также стены зданий и сооружений. Выбор базисных линий является важным этапом при разработке чертежа. Количество и расположение базисов на объекте должно быть минимальным, но достаточным для привязки всех проектируемых элементов благоустройства. Если количество существующих базисных линий недостаточно для осуществления привязки, то прокладывают дополнительные базисные линии между существующими на объекте жестко зафиксированными элементами, например крупными деревьями, углами зданий, фонарями и т.д.

Все найденные базисные линии сначала намечают на чертеже карандашом, В окончательном варианте чертежа базисные линии выделяют утолщенной линией. Каждому базису присваивают номер, который на плане обозначают римскими цифрами в начале и конце линии. Кроме этого, на линии указывают нулевую точку, от которой будет производиться отсчет. За нулевую точку базисной линии принимается ее начало – пересечение базисных линий, угол здания, существующее дерево, и т.п.

Привязка элементов благоустройства. Если был выбран способ сетки, то сначала необходимо привязать к выбранным базисам сетку квадратов, а затем приступать к привязке к ней элементов планировки. При выборе способа ординат привязка элементов планировки производится непосредственно к базису.

Привязка всех проектируемых элементов осуществляется с помощью линий ординат (линий разбивки). Линии ординат представляют собой перпендикуляры, которые опускают из опорных точек планировки на базисные линии. Длина этих линий не должна превышать 30 м, что важно для уменьшения погрешности при измерении в натуре.

После нанесения всех линий ординат проводят измерения получившихся отрезков, длину записывают над линией в метрах с точностью 0,01. Отдельно обязательно указывают линейные размеры площадок, радиусы окружностей и закруглений, ширину дорожек.

Все цифры на чертеже должны быть разборчивы и удобны для чтения в полевых условиях. При высокой плотности информации часть цифр и обозначений может быть вынесена на поля чертежа. Пример разбивочного чертежа приведен в Приложении Р, рисунок Р.4.

Отдельно производится привязка МАФ и оборудования, местоположение которых определяют относительно площадки, на которой они устанавливаются. Особенно тщательно следует отнестись к размещению детского игрового оборудования для его безопасной эксплуатации. Насыщенные оборудованием площадки выносят на фрагменты М 1:200.

Характеристика проектируемых элементов благоустройства на чертеже приводится в графическом виде и в таблицах-ведомостях.

Всем проектируемым элементам благоустройства (тротуары, дорожки, площадки) присваивают позиционные обозначения (номера), под которыми они заносятся в ведомость тротуаров, дорожек и площадок (таблица 4.4).

На плане позиционные номера подписывают арабскими цифрами на самих элементах планировки или на выносных линиях. В графе «Наименование» записывают название элемента благоустройства, в графу «Тип» заносят номер типа дорожного покрытия, конструкция которого представлена на чертеже. Площадь покрытия определяется путем измерения элементов на плане и заносится в графу «Площадь покрытия» в квадратных метрах, в графе «Примечание» указывают дополнительную информацию об элементе, например цвет мощения, указание на способ раскладки. Для получения полной информации об элементах благоустройства на чертеже условными графическими обозначениями показывают виды проектируемых дорожных покрытий (Приложение Р, рисунок Р.3). Для наборных дорожных покрытий (плитка, брусчатка, камень и т.п.) обязательно приводится схема раскладки элементов.

Таблица 4.4 – Ведомость тротуаров, дорожек и площадок (пример заполнения)

Поз.	Наименование	Тип	Площадь покрытия, м2	Примечание
1	Тротуар с бордюром из бортового камня БР 100.20.8, L=400 м	1	200
2	Садовая дорожка	2	250
3	Площадка отдыха	2	100
4	Площадка отдыха	3	150
5	Детская площадка	4	300

В соответствии с выбранным перечнем видов дорожных покрытий на плане приводят их конструктивные разрезы и сечения, а также основные узлы сопряжений различных видов покрытий между собой. Представленные конструктивные разрезы обозначаются номерами в соответствии с таблицей 4.4 (Тип 1, Тип 2 и т.д.). Если на объекте встречаются подпорные стенки, лестницы и откосы, их конструкции также приводят на полях чертежа. Конструктивные разрезы должны содержать полную информацию о проектируемом элементе: полные названия материалов, размер фракций, толщина конструктивных слоев и т.д. Пример оформления показан в Приложении Р, рисунки 10, 11, 12.

Для проектируемых малых архитектурных форм и переносного оборудования составляется отдельная ведомость (таблица 4.5). Каждой МАФ присваивают позиционные обозначения (номера), которые на чертеже приводятся на линиях-выносках в кружочках диаметром 6 мм. В графу «Обозначение» заносят графическое изображение элемента, используемое на плане, в графе «Наименование» указывают название малой архитектурной формы и оборудования (качели, скамья, урна и т.д.). В графе «Кол.» указывается общее количество элементов каждого вида на объекте в штуках. В примечании указываются предприятие-изготовитель и другая дополнительная информация о проектируемом элементе, например, способ установки и т.п.

Таблица 4.5 – Ведомость малых архитектурных форм и переносных изделий (пример заполнения)

Поз.	Обозначение	Наименование	Кол.	Примечание
1		Беседка	1	по инд. проекту
2		Качалка на пружине тип 1	2	КСИЛ, модель 4112 «Мотоцикл»
3		Качалка на пружине тип 2	1	КСИЛ, модель 4128 «Джип»
4		Песочница	2	КСИЛ, модель 3110
5		Скамья	10	КСИЛ, модель 2104
6		Садовый диван	4	КСИЛ, модель 2103
7		Урна для мусора	15	КСИЛ, модель 1312

Рабочие чертежи малых архитектурных форм, мебели, оборудования, водных устройств. Необходимы, если формы изготавливаются по индивидуальному дизайнерскому проекту. Беседки, навесы, качели, детские игровые городки необходимо проектировать с учетом требований прочности и устойчивости конструкций, с обязательным участием инженера. Строят фасад, план и разрез малой архитектурной формы масштабе (M l:20...M l:50), разрабатывают конструкцию фундаментов и кровли.

Разбивочный чертеж фрагментов мощения. Необходим при сложном рисунке мощения площадок, террасы, патио. На отдельном листе или на выносках помещают фрагменты комбинированного или мозаичного мощения с обозначением материала покрытия и схемы его разметки на местности (M l:20... M l:100).

Проект вертикальной планировки [9]

План организации рельефа выполняют на основе разбивочного плана без указания и нанесения координационных осей зданий и сооружений, координат, размеров и размерных привязок. На плане организации рельефа наносят и указывают:

а) проектные отметки и уклоноуказатели по «красным» линиям;

б) проектные горизонтали или проектные отметки опорных точек планировки с указанием направления уклона проектного рельефа;

в) отметки низа и верха откосов, лестниц, подпорных стенок, пандусов;

г) отметки дна в местах переломов продольного профиля, направление и величину уклонов водоотводных сооружений;

д) дождеприемные решетки в пониженных точках проектного рельефа с отметками верха решеток;

е) проектные отметки планировки и фактические отметки рельефа местности по внешнему контуру отмостки в углах зданий и сооружений или, при отсутствии отмостки, указанные отметки в местах пересечения наружных граней стен с рельефом в углах зданий и сооружений – в виде дроби с проектной отметкой в числителе и фактической – в знаменателе;

ж) проектные отметки планировки и фактические отметки рельефа местности (при необходимости) по верху площадок различного назначения в местах пересечения их краев с рельефом по углам и в характерных точках;

и) линии перелома проектного рельефа - при выполнении плана в проектных отметках опорных точек планировки;

к) направление уклона проектного рельефа бергштрихами – при выполнении плана в проектных горизонталях и стрелками – при выполнении плана в проектных отметках.

План организации рельефа следует, как правило, выполнять в проектных горизонталях. С этой целью их проводят с сечением рельефа через 0,10 или 0,20 м по всей планируемой территории (земляной поверхности, автомобильным дорогам, площадкам). Допускается на участках с однообразным уклоном рельефа наносить проектные горизонтали с сечением рельефа через 0,50 м.

Отметки проектных горизонталей надписывают со стороны повышения рельефа. Отметки проектных горизонталей, кратные 1,00 м, указывают полностью, промежуточные –приводят в виде целого числа, соответствующего двум знакам после запятой.

При выполнении плана организации рельефа в проектных отметках опорных точек планировки в качестве опорных точек, как правило, принимают:

а) углы зданий, сооружений и площадок;

б) повышенные и пониженные точки проектного рельефа;

в) пересечение осей автомобильных дорог;

г) точки перелома продольного профиля автомобильных дорог и железнодорожных путей.

Примеры оформления планов организации рельефа в проектных горизонталях и проектных отметках опорных точек планировки приведены в Приложении Р, рисунок Р.6.

План земляных масс [9]

Подсчет объемов земляных масс выполняют, как правило, методом квадратов. Допускается выполнять план земляных масс с использованием других методов. Содержание и форму плана определяют методом подсчета объемов земляных масс и условиями производства работ.

На плане земляных масс наносят и указывают:

а) строительную геодезическую сетку или заменяющий ее разбивочный базис;

б) сетку квадратов для подсчета объема земляных масс с проектными, фактическими и рабочими отметками в углах квадратов, линию «нулевых» работ с выделением площади выемок штриховкой под углом 45° к основанию сетки и указанием объема земляных масс в пределах каждого квадрата или иной фигуры образуемой контуром планировки;

в) здания и сооружения;

г) ограждение или условную границу территории;

д) откосы, подпорные стенки.

Сетку квадратов, как правило, вписывают в строительную геодезическую сетку, принимая сторону квадрата равной 20 м. Допускается привязка сетки квадратов к «красной» линии или к разбивочному базису, а также применение сетки квадратов со сторонами, равными 10, 25, 40 или 50 м, в зависимости от характера рельефа и обеспечения требуемой точности подсчета объема земляных масс. Допускается, в зависимости от конфигурации планируемой территории, для подсчета объема земляных масс применять фигуры, отличные от квадрата. В этих случаях размеры фигур указывают на чертеже.

Под каждой колонкой квадратов плана земляных масс приводят форму (см. таблицу 4.6), в соответствующих графах которой указывают суммарные объемы насыпи и выемки по колонке квадратов, а в строках суммарных объемов справа – общие объемы насыпи и выемки по всей планируемой территории. Пример см. в Приложении Р, рисунок Р.7.

Кроме формы, на плане земляных масс приводят:

а) ведомость объемов земляных масс (таблица 4.7);

б) текстовые указания о необходимости корректировки рабочих отметок в местах устройства газонов, корыта под одежду дорог, площадок и верхнего строения железнодорожных путей.

Таблица 4.6 – Форма к плану земляных масс

Примечание: ширина и количество граф должны соответствовать сетке квадратов плана земляных масс; l – ширина граф, n – количество граф.

Дендрологический план [23]

Дендроплан служит для переноса в натуру проектируемых элементов озеленения – деревьев, кустарников, цветников и газона. План содержит подробную информацию о местоположении проектируемых растений и характеристику посадочного материала (видовой состав, параметры растений и количество), а также основные требования по проведению посадки (схемы посадки).

Для выполнения дендроплана используют геоподоснову с нанесенными контурами проектируемых элементов благоустройства (дорожки, площадки, подпорные стенки, лестницы, откосы, и т.п.). На плане обязательно изображение подземных и наземных инженерных коммуникаций.

Таблица 4.7 – Ведомость объемов земляных масс

Наименование грунта	Количество, м3				Примечание
	насыпь (+)	выемка (-)	насыпь (+)	выемка (-)
1. Грунт планировки территории
2. Вытесненный грунт,
в т.ч. при устройстве:
а) автодорожных покрытий
б) водоотводных сооружений
в) плодородной почвы на участках озеленения
3. Грунт для устройства земляного полотна автодорог
4. Поправка на уплотнение (остаточное разрыхление)
5. Недостаток (избыток) пригодного грунта
6. Плодородный грунт (всего),
в т.ч.:
а) используемый для озеленения территории
б) недостаток (избыток) плодородного грунта
7. Итого перерабатываемого грунта

Обозначение растений. На подготовленной основе условными знаками (Приложение Р, рисунок Р.3) показывают посадочные места проектируемых деревьев и кустарников в соответствии с параметрами высаживаемых растений, а также контуры цветников и газона.

Посадочные места обозначаются в соответствии с реальными размерами и формой ям в масштабе. Например, ямы для стандартных саженцев деревьев, имеющие диаметр 0,8-1 м, на плане в М 1:500 должны иметь диаметр не менее 1,6-2 мм. Для лучшего восприятия графического изображения допускается небольшое увеличение размеров. Посадочные места для деревьев и кустарников одного вица в группах, куртинах, массивах или рядовых посадках связывают между собой тонкими линиями. Если планируется посадка нескольких растений в один котлован, то на плане показывают его контур, внутри которого приводят схему размещения растений.

Характеристика проектируемых элементов озеленения. Характеристику проектируемых растений приводят на плане рядом с растением, которую записывают в виде дроби на линии-выноске в кружочке диаметром 8-12 мм: в числителе приводят позиционное обозначение (номер) дендрологического вида по ведомости (таблица 4.8, графа «Поз.»), в знаменателе дроби указывают количество растений в штуках.

Ведомость элементов озеленения составляется на основании уточненного ассортиментного списка проектируемых растений и дополняется в процессе работы над чертежом. В графу «Наименование породы или вида» помещают список проектируемых элементов озеленения, который составляют в следующем порядке: хвойные деревья, лиственные деревья, хвойные кустарники, лиственные кустарники, цветники, газон. Для деревьев и кустарников приводят русские и латинские видовые названия в алфавитном порядке, для цветников и газонов указывают их тип. В графе «Возраст» указывают возраст высаживаемых растений (только для деревьев и кустарников). В графе «Кол-во» приводят общее количество для деревьев и кустарников в штуках, для цветников и газона – в квадратных метрах. В примечании дают характеристику посадочного материала (размер кома и пр.) в соответствии со стандартными параметрами растений выбранной группы и сорта.

Таблица 4.8 – Ведомость элементов озеленения

Поз.	Наименование породы или вида насаждения	Возраст, лет	Кол.	Примечание
Деревья
1	Клён остролистный «Друмонди» (Acer platanoides L. «Drummondii»)	10	32	с комом 1х1х0.6
2	Берёза повислая (Betula pendula Roth.)	10	11	с комом 1х1х0.6
3	Яблоня ягодная (Malus baccata L.)	10	1	с комом 1х1х0.6
	Всего:		79
Кустарники
4	Калина обыкновенная (Viburnum opulus L.)	5	16
5	Сирень венгерская (Syringa josikaea J. Jacq.)	5	15
6	Спирея серая (Spiraea cinerea Zabel)	5	12
	Всего:		43
Цветники
7	Цветник	-	32	м2, из однолетников
Газоны
8	Газон обыкновенный	-	185	м2

Стандартные параметры высаживаемых растений в Приложении Л. Информация о способе посадки растений приводится на чертеже в виде схем (Приложение Р, рисунки Р.14, 15, 16). На чертеже должны быть изображены схемы для всех видов посадочного материала, указанных в таблице 4.8. На схеме обязательно указывают размеры кома, ямы, котлована иди траншеи.

Посадочный чертеж [10, 23]

Как и разбивочный, посадочный чертеж должен содержать контуры всех дорожек, площадок, зданий сооружений, МАФ, условно обозначенные инженерные коммуникации, контуры элементов из инертного материала, а также все остальные проектируемые элементы. Также на чертеже должны быть отмечены и привязаны посадочные места всех растительных элементов (деревья, кустарники), контуры цветников В отдельных случаях, когда сложность проекта и плотность проектируемых элементов невелика, возможно объединить 2 выше описанных чертежа в один «разбивочно-посадочный». В этом случае на чертеже размещают все ведомости, которые должны быть на двух чертежах.

Все посадочные места нумеруются следующим способом:

На чертеже приводится ведомость элементов озеленения (по-другому называется «ассортиментная ведомость») (таблица 4.8).

Привязка элементов озеленения. Все проектируемые посадки привязывают способом ординат к базисным линиям, которыми в данном случае могут являться как уже существующие элементы планировки, так и проектируемые дорожки и площадки, строительство которых должно быть завершено к моменту посадки растений.

При использовании в качестве базисов дорожек и площадок криволинейных форм привязка выполняется по кратчайшему расстоянию, что соответствует перпендикуляру к касательной в данной точке или продолжению радиуса закругления (рисунок 4.1).

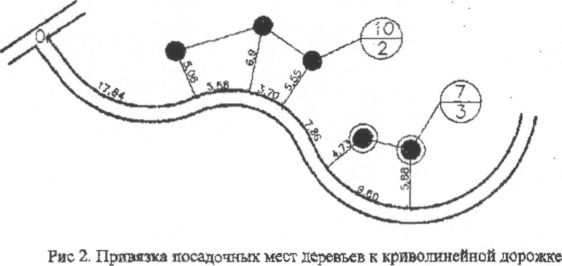

Рисунок 4.1 – Привязка посадочных мест к криволинейной дорожке [23]

Для одиночных растений и небольших групп к базису с помощью перпендикуляра привязывается центр каждого посадочного места. Для больших групп и куртин к базису привязывают наиболее характерно расположенные крайние посадочные ямы, для остальных деревьев указывают расстояния относительно друг друга. Для рядовых посадок приводят размерную привязку ряда с указанием шага посадки растений.

При расположении деревьев и кустарников свободными группами на открытом пространстве допускается использование способа сетки со стороной 5 или 10 м. Фрагмент дендроплана представлен в Приложении Р, рисунок Р.5.

Привязка цветников производится в зависимости от их типа. Если цветник находится на дорожке или площадке в окружении покрытий, то привязку его внешних границ показывают на плане благоустройства, а привязку внутреннего рисунка - на плане озеленения. При нахождении цветника на участке газона без использования для закрепления его контуров садового борта и других сложных конструкций, на плане озеленения приводится полная привязка внешних и внутренних контуров цветника. Привязка цветников может выполняться как способом ординат, так и способом сетки, что определяется сложностью его конфигурации и рисунка. При высокой сложности разбивку цветников часто представляют на чертеже в укрупненном виде как фрагменты планов – в масштабе 1:200 и узлы – в масштабе 1:20 (1:10) (Приложение Р, рисунки Р.8-9)

Схемы инженерных коммуникаций [20]

Схема дренажной системы. Разрабатывается для подтопляемых территорий, при устройстве партерного газона, спортивных площадок, при строительстве дома с глубоким подвальным этажом. Первоначально производится : расчет мощности системы; затем составляется план с указанием трассировки и глубины заложения дрен, положения и высотной отметки выпуска, точек привязки; конструктивные разрезы траншей с указанием мощности слоев заполнения и типов дренажных труб; к плану составляется ведомость элементов дренажной системы – таблица с указанием типа и протяженности дрен на участке, типа и количества поворотных элементов, перепускных труб, водопоглощающих колодцев.

Схему ливневой канализации проектируют на участках с большой площадью застроенных и замощенных поверхностей (от 60 м²), при необходимости водоотвода с садовых террас. В зависимости от общего уровня благоустройства территории собранная вода отводится в пониженные участки местности, водопоглощающие колодцы, общую систему ливневых стоков с последующей очисткой и сбросом в открытые водоемы. План ливневой канализации включает: места водосброса с крыш, места размещения водоприемных решеток, пескоуловителей и смотровых колодцев; трассы, вертикальные отметки и уклоны по лоткам и трубам; типы лотков или труб; точки привязки к местности. Конструктивные разрезы лотков, водоприемных и соединительных узлов, выпусков помещают на лист плана или оформляют отдельным чертежом. Ведомость элементов системы ливневой канализации – таблица с указанием типов и протяженности типовых сборных лотков или труб по участкам, количества водоприемных решеток, пескоуловителей, поворотных элементов, визирных колодцев, необходимых строительных материалов.

Проект системы полива. Выполняется на основе дендроплана. Для проектирования полива необходимо определить источник питания, способ забора и транспортировки воды, распределение воды по территории, тип системы полива, трассировку труб, размещение разбрызгивателей. Полив предусматривается при создании партерных газонов, цветников большой площади; на открытых участках с избыточной инсоляцией, на участках с песчаными и супесчаными почвами. На схеме показывают: зоны орошения капельного, дождеванием, ручного полива; трассы трубопроводов, места установки разбрызгивателей и поливные зоны; место расположения поливочных емкостей и источников водоснабжения; последовательность включения различных веток полива; размещение насосного оборудования. Ведомость элементов системы орошения – таблица с указанием производителя и всех сборных типовых элементов (типов и длины трубопроводов, типов и количества разбрызгивателей, соединительных элементов).

Проект ландшафтного освещения. Выполняется на основе генплана с размещенными светильниками, отражает архитектурное решение, размещение функционально необходимых светильников и декоративной подсветки (Приложение Р, рисунок Р.13). В экспликации обозначают высоту и тип светильников; в плоскости покрытия — отдельно стоящие разной высоты, светильники на кронштейнах. Указывают места размещения и подключения элементов праздничного светового оформления, таких как гирлянды и прожекторы подсветки. На полях чертежа или отдельным листом помещают зарисовки внешнего вида светильников или фотографии из каталога. Для сложных проектов освещения выполняют план с обозначением площади освещаемых зон, зарисовки специальных эффектов подсветки.

Сводный план подземных коммуникаций, существующих и проектируемых. Необходим для участков с большим количеством подземных коммуникаций (водопровод, канализация, газопровод, теплосеть, электрокабели различного назначения, дренаж, ливневая канализация, система наружного освещения, система полива). Выполняется путем объединения отдельных проектов коммуникаций и позволяет откорректировать размещение деревьев и кустарников.

3. К проекту прилагается пояснительная записка, содержащая:

1) Введение (должны быть сформулированы актуальность работы, объект, цель, задачи, методика и практическая значимость) (пример в Приложении И).

2) Исходные данные (задание на проектирование, административно-историческая справка о пункте расположения объекта, природно-климатические условия населенного пункта, экологическая ситуация в населенном пункте).

Задание на проектирование оформляется таблично (Приложение Д). Остальные материалы студент самостоятельно находит в источниках.

3) Рабочие чертежи.

В разделе описывается принцип разработки и особенности всех рабочих чертежей проекта:

1. Генеральный план;

2. Разбивочный чертеж;

3. Проект вертикальной планировки в проектных горизонталях;

4. План земляных работ;

5. Дендроплан;

6. Посадочный чертеж;

7. Схемы инженерных коммуникаций.

4) Заключение должно содержать краткие выводы по результатам проведенной работы, итоги по ее выполнению, предложения по их использованию. Здесь важно показать логику решения задач, поставленных во введении.

6) Список использованных источников содержит вписок всех печатных и Интернет-источников, которыми студент пользовался при подготовке пояснительной записки.

7) Приложения (при наличии).

Требования к оформлению пояснительной записки приведены в Приложении М.
