График нагрузки после вписывания гаэс в турбинном режиме
, ч |
N , МВт |
, ч |
N , МВт |
, ч |
N , МВт |
, ч |
N , МВт |
0 |
6223 |
6 |
5741 |
12 |
9356 |
18 |
9705 |
1 |
5577 |
7 |
8041 |
13 |
9600 |
19 |
9638 |
2 |
5269 |
8 |
9600 |
14 |
9600 |
20 |
9600 |
3 |
5053 |
9 |
9600 |
15 |
9600 |
21 |
9600 |
4 |
5053 |
10 |
9600 |
16 |
9390 |
22 |
9600 |
5 |
5380 |
11 |
9600 |
17 |
9600 |
23 |
8389 |
Для вписывания насосного режима ГАЭС сртоим, используя данные табл. 3.4, график избытков мощности по (3.12). Результаты расчёта приведены в табл. 3.5 и на рис. 3.6.
Таблица 3.5
График избытков мощности
, ч |
N , МВт |
, ч |
N , МВт |
, ч |
N , МВт |
, ч |
N , МВт |
0 |
3482 |
6 |
3964 |
12 |
349 |
18 |
0 |
1 |
4128 |
7 |
1664 |
13 |
105 |
19 |
67 |
2 |
4436 |
8 |
105 |
14 |
105 |
20 |
105 |
3 |
4652 |
9 |
105 |
15 |
105 |
21 |
105 |
4 |
4652 |
10 |
105 |
16 |
315 |
22 |
105 |
5 |
4325 |
11 |
105 |
17 |
105 |
23 |
1316 |
По данным таблицы 3.5 строим интегральную кривую избытков мощности (табл. 3.6), на которой размещаем треугольник, соответствующий зарядке ГАЭС (рис. 3.7). Насосный режим занимает в графике избытков мощности зону 2742÷1422 МВт и 8613÷19927 МВт·ч. График нагрузки ЭЭС с учетом зарядки ГАЭС приведен в таблице 3.7 и на рис. 3.4.

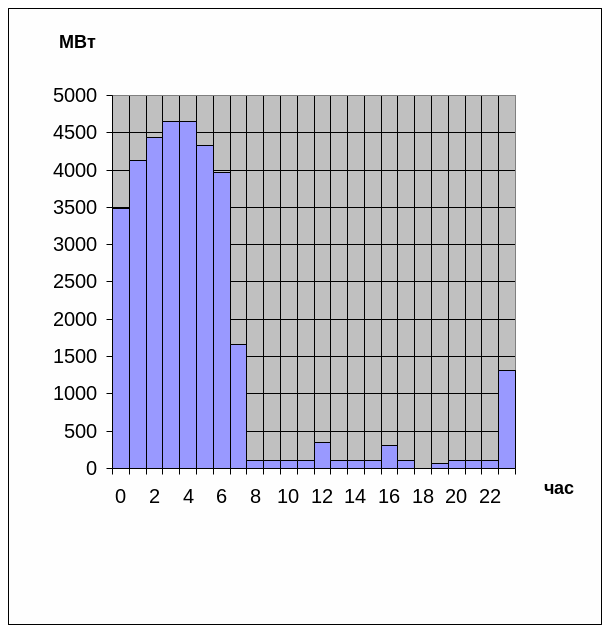

Рис. 3.6. График избытков мощности
Таблица 3.6
Интегральная кривая избытков
Рк, МВт |
W (Pk ), МВт*ч |
10750 |
0 |
10650 |
133 |
10550 |
333 |
10450 |
533 |
10350 |
733 |
10250 |
933 |
10150 |
1506 |
10050 |
2567 |
9950 |
3767 |
9850 |
4967 |
9750 |
6167 |
9650 |
7437 |
9550 |
8737 |

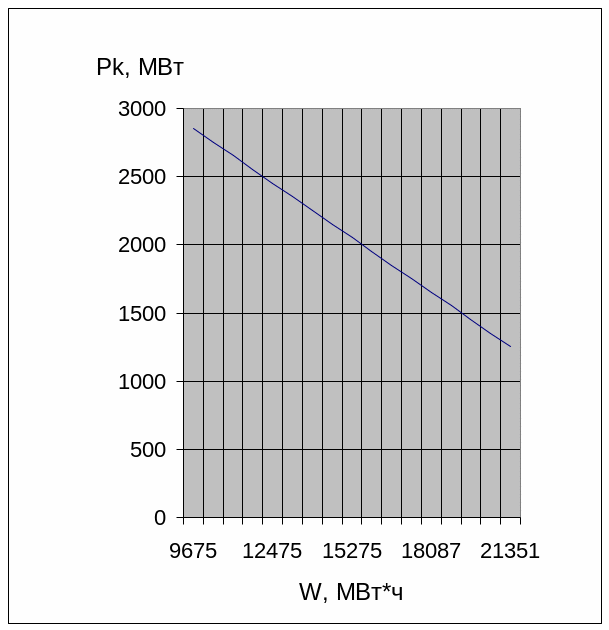

Рис. 3.7. Интегральная кривая избытков мощности
Таблица 3.7
График нагрузки ЭЭС после вписывания ГАЭС
, ч |
N , МВт |
, ч |
N , МВт |
, ч |
N , МВт |
, ч |
N , МВт |
0 |
7543 |
6 |
7061 |
12 |
9356 |
18 |
9705 |
1 |
6897 |
7 |
8283 |
13 |
9600 |
19 |
9638 |
2 |
6589 |
8 |
9600 |
14 |
9600 |
20 |
9600 |
3 |
6373 |
9 |
9600 |
15 |
9600 |
21 |
9600 |
4 |
6373 |
10 |
9600 |
16 |
9390 |
22 |
9600 |
5 |
6700 |
11 |
9600 |
17 |
9600 |
23 |
8389 |
График работы ГАЭС показан на рис. 3.8.

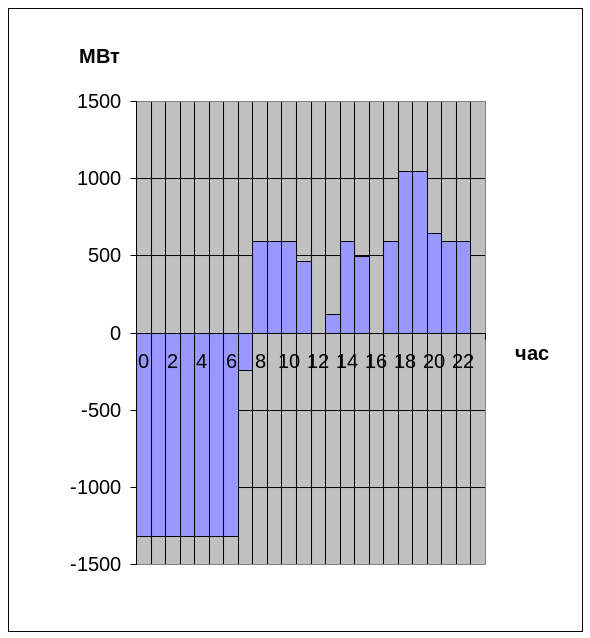

Рис. 3.8. Режим работы ГАЭС
Отрицательная область на рис. 3.8 соответствует насосному режиму.
Задача 3.3. Энергетические характеристики электростанций ЭЭС приведены в табл. 3.8. Построить характеристику относительных приростов расхода топлива по системе.
Таблица 3.8
