II часть.
Тема: Построение плана полигона.
Цель работы: получить навык построений координатной сетки и нанесения точек по координатам в заданном масштабе.
Пособия: Формат ватмана или миллиметровки (А4), линейка, измеритель, поперечный масштаб, ведомость координат.
Задание:
Построить координатную сетку.
Выбрать минимальные и максимальные координаты точек из ведомости и подписать сетку в масштабе 1:500.
Сделать расчёт и нанести точки по координатам.
Построить план полигона.
Методические рекомендации:
Бригаде в составе 6-8 человек построить координатную сетку со стороной 10 см масштабной линейкой Дробышева на формате А1 и поделить на семь-восемь частей формата А4.
Порядок пользования линейкой.
Из ведомости координат выбрать:
xmin; ymin; xmax; ymax
Пример: xmin=200,00м xmax=255,75 м
ymin= 300,00м ymax=342,10м
Минимальным значением координат в округлённом виде подписать юго-западный угол сетки:
200 – по оси х; 300 – по оси у.
Масштаб плана задан 1:500
В 1 см бумаги – 5 м; в 10 см бумаги – 50 м.
Остальные линии сетки будут возрастать на 50 м. По максимальным значениям координат судят о расположении сетки.
В нашем примере по оси х располагается два квадрата, по оси у- один.
3. Правила нанесения точки по координатам.
а) определить квадрат сетки нахождения точки;
б) Из координат точки вычесть координаты юго-западного угла выбранного квадрата, т.е. вычислить приращения;
в) разделить приращения на основание масштаба;
г) измерителем набрать величину приращения на поперечном масштабе и нанести по сетке.
Пример. (·2) x2=255,75 м
у2=315,97 м
Находится во втором квадрате, координаты юго-западного угла которого 250- по оси х, 300 – по оси у.
=
=
На поперечном масштабе с основанием 2 см или 10 м (М1:500) приращения будут:

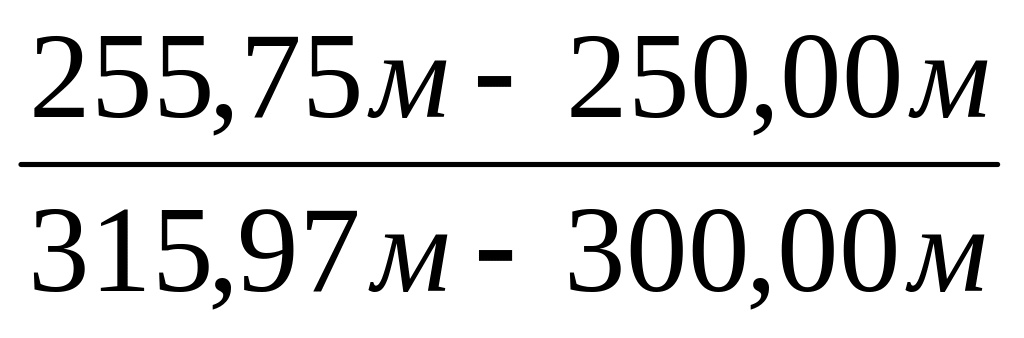

5,75 м : 10 м = 0,575 15,97 м : 10 м = 1,597
Масштаб
Измерителем набирается 0,575 и откладывается от 250 м вверх с обеих сторон квадрата. Проводится тонкая вспомогательная линия. На ней от координаты 300 м вправо измерителем с масштаба откладывается 1,597, получается (·2). Она обводится кружком Ǿ 1,5 мм с указанием направления частей света. Аналогично поступают с остальными точками. Соединив точки, получаем план полигона. В средине каждой стороны на выносной полке подписать в числителе румб, а в знаменателе горизонтальное проложение.
План
М1:500
Масштаб
Практическая работа №6
Тема: «Поверки нивелира с цилиндрическим уровнем»
Тип нивелира: № ;
Цель работы: получить навыки работы с нивелиром, научится определять превышения.
Пособия: Нивелир, штатив, рейка.
Задание
Установить нивелир в рабочее положение.
Выполнить три проверки.
Взять три отсчёта по рейке и определить два превышения.
Сделать вывод о пригодности нивелира к работе.
Ход работы
Подъемными винтами установить пузырёк круглого уровня на средину.
I Поверка: KK||VV
Повернуть трубу
на
.
Пузырёк уровня не отклонился (отклонился).
II Поверка: сетка нитей должна быть установлена правильно.
Навести на рейку, отстоящую на 15 метров от нивелира. Медленно смещать трубу по азимуту. Отсчёт по рейке не меняется (меняется)
III Поверка: ВВ||ЦЦ
Работать при двух
стоянках нивелира
y – величина не параллельности осей ВВ и ЦЦ
yдоп <= + 4 мм Y<Yдоп (>Yдоп)
Отсчёты по рейке
О1= мм; О2= мм; О3= мм;
h1 = O1-O2=
h2= O1-O3=
Нивелир пригоден (не пригоден) к работе
* Полученные ответы подчеркнуть
Методические рекомендации
Перед работой нивелир осмотреть, проверить ход винтов. Поверки – это действия, которыми контролируют правильность взаимного расположения основных осей прибора
Схема осей прибора.
КК – ось круглого уровня;
VV – вертикальная ось вращения нивелира;
ЦЦ – ось цилиндрического уровня;
ВВ – визирная ось трубы.
Схема нивелира НЗ
1 – подъёмный
винт;
2 – пластина;
3 – наводящий
винт;
4 – зажимной винт;
5 – объектив;
6 – визир;
7 – цилиндрический
уровень;
8 – окуляр;
9 – кремальера;
10 – круглый
уровень;
11 – элевационный
винт;
12 – подставка.
Сетка нитей
Поле зрения трубы
Установка нивелира в рабочее положение.
Открепить зажимной винт трубы и установить её параллельно любым двум подъёмным винтам. Вращая винты в противоположные стороны, вывести пузырёк круглого уровня в плоскость третьего подъёмного винта. Затем третьим винтом вывести уровень в нуль-пункт.
I Поверка: КК׀׀VV
Повернуть трубу
на 1800.
Если пузырёк круглого уровня останется
в нуль-пункте, поверка выполнена.
В противном
случае:
половину отклонения перемещают подъёмным
винтом, а вторую половину юстировочными
винтами уровня.
II Поверка: сетка нитей должна быть установлена правильно
На расстоянии 15
метров от нивелира установить рейку,
навести на неё по визиру, открепив
трубу. Закрепить трубу. Элевационным
винтом вывести пузырёк цилиндрического
уровня на средину и взять
отсчёт по рейке. Медленно смещать трубу наводящим винтом влево-вправо. Если отсчёт не меняется или изменится в пределах 1мм, то условие выполнено.
В противном случае: ослабляют винты, соединяющие окуляр с трубой, и поворотом сетки нитей устанавливают средний штрих сетки на средний отсчёт.
III Поверка: ВВ׀׀ЦЦ (главное условие).
Поверка выполняется
с двух станций.
На расстоянии 50
м выбрать точки 1 и 2. Установить нивелир
к точке 1 окуляром и определить высоту
инструмента i1
(расстояние от точки до центра окуляра).
В точку 2 поставить рейку и взять отсчёт,
предварительно установив круглый и
цилиндрический уровень, а1
(рис. 17а).
Перенести нивелир
в точку 2 и повторить измерения, определить
i2
и a2
(рис. 17б).
Величина
непараллельности осей ВВ и ЦЦ определяется
по формуле:

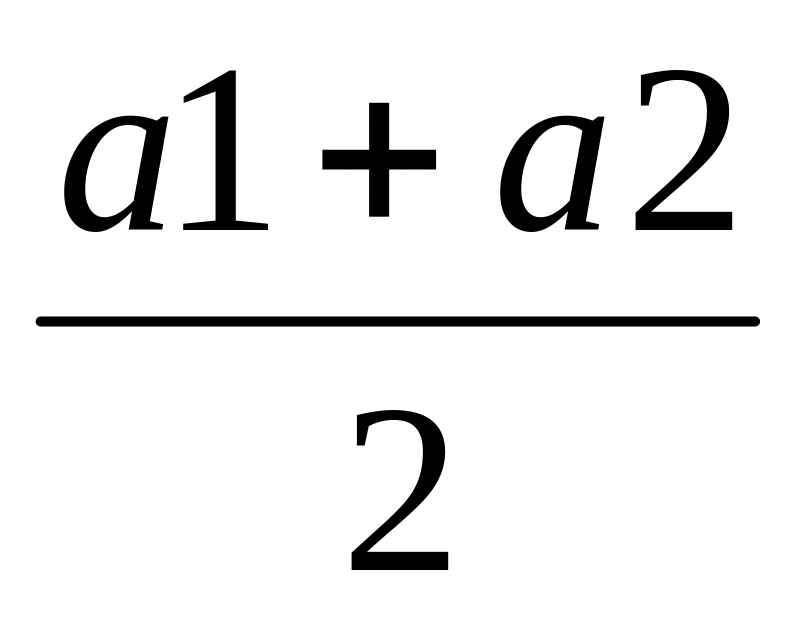

У=
-
В противном случае: вычисляют верный отсчёт а2’=а2+У, элевационным винтом устанавливают визирную ось на этот отсчёт.
Смещённый пузырёк цилиндрического уровня вернуть на средину, действуя вертикальными исправительными винтами уровня, находящимися в углублении слева от окуляра.
Взять три отсчёта по рейке:
О1= мм; О2= мм; О3= мм;
Правило отсчёта по рейке:
а) рейка ставится в перевёрнутом виде;
б) при отсчёте медленно покачивается в сторону нивелира и от него;
в) по средней нити отсчитывают четырёхзначное число в последовательности;
Например:
Дециметры
Сантиметровые
шашки и миллиметры на глаз с точностью
± 1 мм
По разнице отсчётов
определить два превышения:
h1=
O1-O2
h2=O1-O3
Например:
h1=1415-0754=0661мм
h2=1415-0613=0802
мм
