Оценка ременных передач

Достоинства ременных передач:

• ременная передача смягчает толчки и удары — может демпфиро­вать колебания;

• ременная передача может служить предохранительным звеном при перегрузках;

• ременная передача может использоваться для бесступенчатой ре­гулировки скорости (см. рис. 2.3, д);

• возможность передачи движения на значительные расстояния (до 15 м и более).

Недостатки ременных передач:

• большие габаритные размеры;

• невозможно обеспечить постоянство передаточного отношения;

• долговечность ремня недостаточна;

• значительные нагрузки на опоры, особенно у плоскоременных передач.

В высоконагруженных передачах применяют передачи с зубчатым ремнем — плоским ремнем с зубьями на внутренней поверхности. Пе­редача работает по принципу зацепления ремня со шкивом. Предвари­тельное натяжение не требуется, скольжение отсутствует.

Глава 10. Цепная передача

Знать основные параметры, кинематику и геометрию цепных пере­дач; типы цепей и звездочек, их сравнительную оценку; обозначения цепей по стандарту.

Уметь подобрать тип цепной передачи по соответствующим таб­лицам.

Уметь подобрать цепь и рассчитать цепную передачу на долговеч­ность исходя из износостойкости шарниров цепи.

Знать обозначения, физический смысл коэффициентов, уметь выби­рать их исходя из заданных условий эксплуатации.

Ц епная передача — передача зацеплением гибкой связью. Гибкую связь образует шарнирная цепь, охватывающая зубчатые звездочки (рис. 10.1).

Традиционно цепные передачи применяют в сельскохозяйственных и строительно-дорожных машинах, в химическом машиностроении, станкостроении и подъемно-транспортных устройствах.

Оценка цепных передач

Достоинства цепных передач:

• передача движения зацеплением, а не трением позволяет переда­вать большие мощности, чем с помощью ремня;

• практически не требуется натяжение цепи, следовательно, умень­шается нагрузка на валы и опоры;

• отсутствие скольжения и буксования обеспечивает постоянство среднего передаточного отношения;

• цепи могут устойчиво работать при меньших межосевых расстоя­ниях и обеспечивать большее передаточное отношение, чем ре­менная передача;

• цепные передачи хорошо работают в условиях частых пусков и торможений;

• цепные передачи имеют высокий КПД.

Недостатки цепных передач:

• износ цепи при недостаточной смазке и плохой защите от грязи;

• сложный уход за передачей;

• повышенная вибрация и шум;

• по сравнению с зубчатыми передачами повышенная неравномер­ность движения;

• удлинение цепи в результате износа шарниров и сход цепи со звездочек.

Классификация цепных передач

В настоящее время применяют шарнирные

• роликовые,

• втулочные (рис. 10.3, а) и

• зубчатые (рис. 10.3, б) цепи.

В роликовых цепях зацеп­ление цепи со звездочкой осуществляется через ролик: долговечность цепи возрастает, но возрастает масса и стоимость цепи.

Цепи бывают однорядными и многорядными.

Зубчатые цепи набирают из пластин; большое значение имеет конструкция шарнира. В конструкцию входит направляющая пласти­на, предотвращающая сползание цепи со звездочки. По сравнению с втулочными зубчатые цепи работают более плавно, обеспечивают большую кинематическую точность, могут передавать большую мощ­ность, имеют высокий КПД, но их масса и стоимость значительно выше.

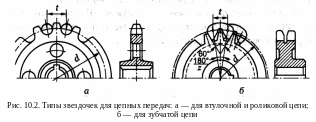

Ф орма профиля зуба звездочки зависит от конструкции и размеров цепи. Звездочка для втулочной и роликовой цепи представлена на рис. 10.2, а, звездочка для зубчатой цепи — на рис. 10.2, б.
