6.4.2 Структура цифровых гтс

Цифровые АТС позволяют реализовать более экономичные структуры ГТС по сравнению с аналоговыми АТС. Основные особенности перспективных структур ГТС с цифровыми АТС (ЦСК, АТСЭ) следующие:

• широкое использование выносных концентраторов (часть аппаратно-программных средств ЦСК, приближенных к местам группирования пользователей), что позволяет строить более гибкую сеть, сокращает протяженность абонентских линий и уменьшает затраты на управление и обслуживание

• комбинированное использование оборудования АТС (РАТС, РАТС и УВС, УИВС, РАТС и УИВС, РАТС и АМТС и т. д.);

• возможность использования двухсторонних соединительных линий;

• применение обходных направлений;

• использование системы общеканальной системы сигнализации ОКС№7

• предоставление абонентам значительного числа дополнительных видов обслуживания;

• создание на сети центров технической эксплуатации.

Структура цифровой сети может быть существенно упрощена по сравнению с аналоговой сетью. Это связано, прежде всего, с тем, что нет никаких жестких ограничений максимальной емкости ЦСК (количества абонентских и соединительных линий), какие существуют для аналоговых станций. Поэтому для построения цифровой сети заданной емкости требуется меньшее количество станций, чем для построения аналоговой сети.

Еще одно важное отличие цифровой сети от аналоговой – отсутствие ограничений на расстояние между станциями и узлами благодаря использованию систем передачи с импульсно-кодовой модуляцией (ИКМ). Это позволяет строить цифровую ГТС как одноуровневую, т. е. без узлов. Станции такой сети могут быть связаны по принципу «каждая с каждой» ИКМ-трактами (рисунок 7.1) .

Эти станции могут использоваться как оконечные или как совмещенные (оконечные и транзитные). Для обмена сигнальными сообщениями при межстанционной связи в сети используется система общеканальной сигнализации ОКС№7. Данная система сигнализации является эффективным транспортным средством, передающим не только сигнальные сообщения пользователей, но и команды управления сетью и данные технической эксплуатации.

На цифровой ГТС широко используются концентраторы, так как это позволяет снизить затраты на абонентскую сеть (сеть доступа пользователей к цифровой сети).

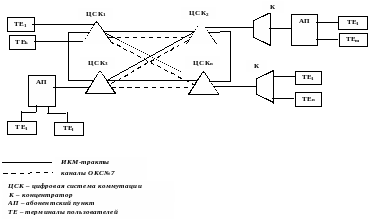

Рисунок 7.1 – Цифровая одноуровневая ГТС

Лекция 8 Межстанционные связи через увс и уис

ГТС с узлами исходящих (УИС) и входящих сообщений (УВС)

При емкости свыше 500-600 тыс. номеров даже при наличии на сети УВС количество пучков соединительных линий становится очень большим, а эффективность использования уменьшается. В этом случае территория города делится на узловые районы емкостью до 100 тыс. номеров каждый. Для установления соединений между РАТС разных узловых районов в каждом узловом районе вводят коммутационные узлы исходящих сообщений УИС, в которых объединяется исходящая нагрузка станций других узловых районов, и распределяется по направлениям к УВС своего узлового района (максимально 10 УВС в узловом районе) (рисунок 8.1).

Нумерация на сети семизначная:
