Теплотехнический расчет

Цель расчета: определение толщины неизвестного слоя ограждающей конструкции.

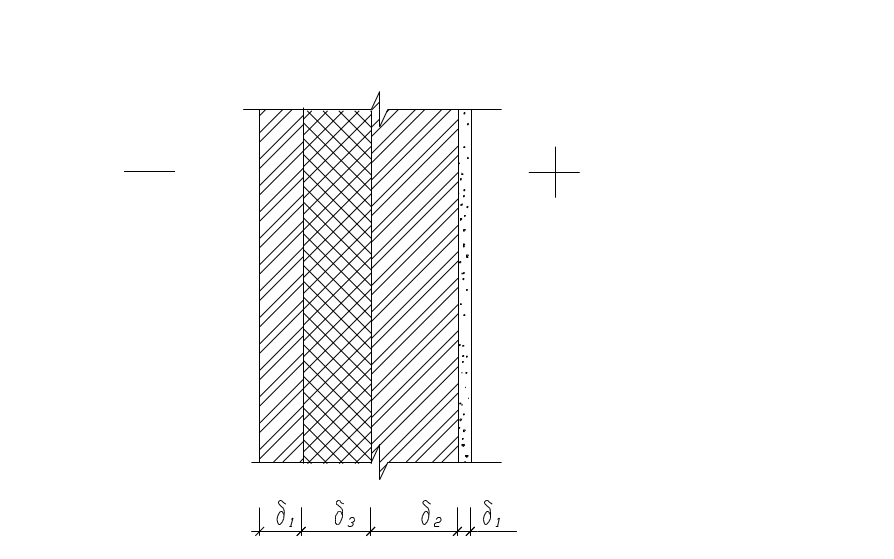

1. Составить расчетную схему ограждающей конструкции с указанием материала и толщины каждого слоя.

1 слой – штукатурка из цементно-песчаного раствора

δ4=0,020 м.

2 слой – кирпич глиняный полнотелый δ2=0,510 м;

3 слой – минераловатные плиты δ3= ?

4 слой – декоративная штукатурка «Ceresit»

δ1= 0,005 м;

2. Определяем нормируемое значение (R_red) сопротивления теплопередаче (табл. 4 СНиП 23-02-2003)

Значение R_red отличается от табличных, рассчитываем по формуле:

R_red=a* D_d+b, (м² *^оС/ Вт), (1.3)

где а=0,00035, b=1,4 (а и b – коэффициенты, которые принимаем по табл.4)

По СНиП 23-01-99 определяем градусо – сутки отопительного периода по формуле: D_d=(t_int- t_ht)*z_ht, (1.4)

где t_ht – средняя суточная температура воздуха ≤ 8 ^оС, СНиП 23-02-2003;

t_ht= - 4,9 ^оС

z_ht – продолжительность суток со средней суточной температурой воздуха ≤ 8 ^оС, СНиП 23-01-99, z_ht = 217 сут.

D_d = 2539 ^оС*сут.

R_red= 2,3 м²*^оС/Вт.

3. Находим приведенное сопротивление теплопередаче ограждающей конструкции по формуле:

R_о=1/ α_int+ R1+ R2 + . . . +Rn +1/ α_ext, м²* ^оС/Вт, (1.5)

где α_int – коэф. теплоотдачи на внутренней поверхности ограждения

СНиП 23-02-2003, табл.4 с.6, α_int=8,7 Вт/м²* ^оС;

α_ext – коэф. теплоотдачи наружной поверхности ограждения

СП 23-101-2004, α_ext=23 Вт/м²* ^оС;

Rf= δ_f/ λ_f, (1.6)

где δ_f – толщина слоя ограждения, м;

λ_f – коэф. теплопроводности материала,

Сводим данные в табличную форму:

Таблица 1.4

№ слоя	Наименование слоя ограждения	Обоснование	γо, кг/м3	λ, Вт/м С	δ, м
1	Штукатурка из цементно-песчаного раствора	СП 23-101-2004 п.227	1800	0,93	0,02
2	Кирпич глиняный полнотелый	СП 23-101-2004 п.206	1800	0,87	0,51
3	Минераловатные плиты ROCKWOOL	СП 23-101-2004 п.48	1000	0,041	0,08
4	Декоративная штукатурка «Ceresit»	СП 23-101-2004 п.209	1600	0,93	0,005

Определяем величину Ro:

Ro=1/23+0,02/0,93+0,51/0,87+ δ3/0,041+1/8,7=2,3

Определяем толщину неизвестного слоя ограждения из условия

Ro ≥ R _red

Таким образом, общая толщина стены, без учета штукатурки:

∑ δ=0,060+0,510+0,005=0,57 мм.

Окончательно принимаем толщину наружных стен 0,57 мм, а толщина утеплителя составляет 60 мм.

Приложение 5

Экспликация элементов заполнения проемов

Таблица 1.5

Поз.	Обозначение	Наименование	Кол.	Масса Ед. кг.	Примеч.
Окна
О-1	ГОСТ 23.166-99	ОДРСП 15-15	8
О-2	ГОСТ 23.166-99	ОДРСП 15-12	9
Двери
1	ГОСТ 6629-88	ДГ 21-9	5
2	ГОСТ 6629-88	ДО 21-7	2
3	ГОСТ 6629-88	ДГ 21-7	5
4	ГОСТ 6629-88	ДГ 21-9	2

Приложение 6

Экспликация сборных железобетонных элементов

Поз

Обозначение

Наименование

Кол

Масса т

Примеч.

Фундаментные блоки
1	ГОСТ 135.79-78	ФБС 24.66 т.	18	1,9
2	ГОСТ 135.79-78	ФБС 24.46 т.	13	1,3
3	ГОСТ 135.79-78	ФБС 12.46 т.	4	0,64
4	ГОСТ 135.79-78	ФБС 9.46 т.	2	0,47
5	ГОСТ 135.79-78	ФБС 24.36 т.	4	0,93
6	ГОСТ 135.79-78	ФБС 12.36 т.	3	0,46
16	ГОСТ 135.79-78	ФБС 12.66 т.	3	0,81
Фундаментные плиты
7	ГОСТ 135.80-85	ФЛ 10.24-1	15	1,52
8	ГОСТ 135.80-85	ФЛ 10.12-1	2	0,75
9	ГОСТ 135.80-85	ФЛ 8.24-1	13	1,4
10	ГОСТ 135.80-85	ФЛ 8.12-1	1	0,69
11	ГОСТ 135.80-85	ФЛ 8.8-1	4	0,42
12	ГОСТ 135.80-85	ФЛ 10.8-1	1	0,5
Плиты покрытия
13	3680*990*220	ПК 37.10-8 АтVта	17	1,285
14	2380*990*220	ПК 24.10-8 АтVта	7	0,796
15	6180*1490*220	ПК 62.15-8 АтVта	2	3,205

Таблица 1.6
