Государственное образовательное учреждение высшего профессионального образования «Омский государственный технический университет»

Кафедра «Автоматизированные системы обработки информации и управления»

КУРСОВОЙ ПРОЕКТ

на тему «Функциональный генератор» по дисциплине «Электротехника и электроника»

Руководитель: Никонов А.В. Разработал: студент гр. ИВТ-254 Парыгин А.В.

Назначение

•Источник регулярных треугольных, прямоугольных импульсов и гармонического сигнала.

•Выходные сигналы – прямоугольные, треугольные импульсы и гармонический сигнал

•Частота формируемого сигнала 1 МГц

•Нестабильность не более 10-5

•Амплитуда сигналов 2 В на нагрузке 300 Ом

•Скважность импульсной последовательности 2

•Обеспечить возможность выбора вида выходного сигнала с помощью кода

Входной сигнал

Выходной сигнал

•Проведен анализ справочной литературы

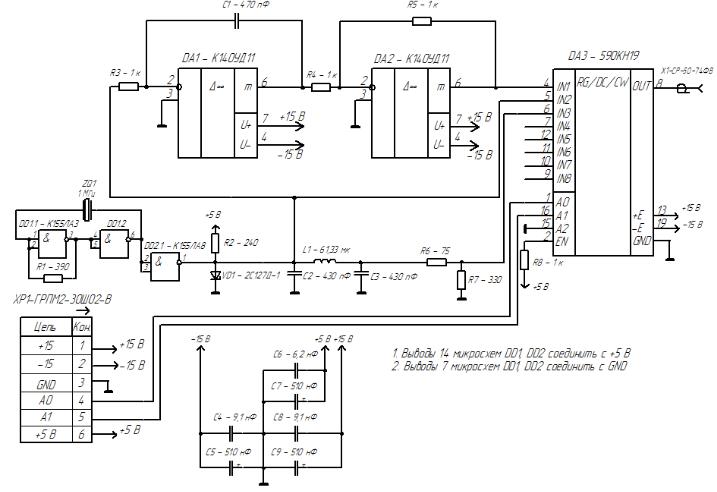

•Составлены функциональная и принципиальная схемы функционального генератора

•Проведен анализ фильтра нижних частот, подтвердивший правильность выбора отдельного компонента данного устройства

•Разработан функциональный генератор на кварцевом резонаторе, соответствующий требованиям технического задания
