Вопрос 5
Сигнал выхода этого модуля может сдвигаться на разное количество фаз
Но всегда ведет к сигналу входа.
Но всегда отстает от сигнала входа.
И может либо отставать, либо вести сигнал входа.
2.3 Осциллятор управляемый напряжением (VCO)
VCO – это осциллятор с регулируемой выходной частотой, контролируемая внешним вольтажным источником. Это очень полезная проводка для систем коммуникаций и телекоммуникаций как вы увидите далее. Работа генератора функций NIELVIS может быть модифицирована устройством EmonaDATEx для функционирования в качестве VCO при необходимости.
Процедуры
Если ваше оборудование настроено с прежнего эксперимента, то начните с 11 шага. Если нет, то продолжайте далее.
Убедитесь, что выключатель питания на задней панели устройства NIELVIS выключен.
Осторожно подключите экспериментальный дополнительный модуль EmonaDATEx в NIELVIS.
Установите переключатель режима контроля на модуле DATEx (верхний правый угол) на механический.
Проверьте, выключено ли устройство NI Сбор данных (DataAcquisition).
Подключите NIELVIS к устройству NI Сбор данных (DataAcquisition) и соедините его к персональному компьютеру (ПК).
Примечание: это может быть уже сделано за вас.
Включите выключатель питания NIELVIS на задней панели, затем включите переключатель режима к устройству NI Сбор данных (DataAcquisition) и подсоедините переключатель макетной платы на переднем плане.
Включите ПК и дайте ему загрузиться.
После завершения процесса, включите устройство NI Сбор данных (DataAcquisition).
Примечание: Если все успешно завершено, вам будет выдано визуальное или звуковое оповещение, что ПК распознал DAQ. Если нет, позовите инструктора для помощи.
Включите программное обеспечение NIELVIS по указаниям инструктора.
Примечание: Если программное обеспечение NIELVIS успешно загрузился, появится окно «Загрузка инструмента ELVIS».
Установите осциллограф NIELVIS для процедуры в Эксперименте 1 (стр.1-13) и убедитесь, что переключатель источника синхронизации установлен на СН А.
Установите переключатели NIELVIS переменного питания, как следует ниже:
Режим управления (ControlMode) для обоих выходов на позицию Механическая (manual)
Положительный вольтаж на позицию OV (то есть полностью против часовой стрелки)
Отрицательный вольтаж на позицию OV (то есть полностью по часовой стрелке)
Установите переключатели функций генератора NIELVIS, как следует ниже:
Режим управления (ControlMode) на позицию Механическая (manual)
Грубые частоты (Coarsefrequency) на позицию 5 кГц
Высококачественная частота на приблизительно половину его пути
Амплитуду полностью по часовой стрелке
Ф
орму
волны на позицию
Подсоедините конфигурацию как показано на рис. 1 ниже.
Примечание: несмотря на то, что это не показано, черные провода от осциллографа необходимо заземлить, т.е. вставить в ячейки GND.
Отрегулируйте переключатель временной оси осциллографа для просмотра двух или нескольких циклов выхода функций генератора.
Используя функцию измерения осциллографа, рассчитайте частоту выхода функции генератора. Запишите ваше измерение в таблице 1 ниже.
Примечание: если вы используете одиночный осциллограф, рассчитайте частоту от измеренного периода на инструкции в приложении Эксперимента 1 (см. стр. 1-21 и 1-22).
-
Таблица 1
Частота
Выход генератора функций
Измените конфигурацию как показано на рисунке 2 ниже.
Конфигурация рисунка 2 базируется на рисунке 1, поэтому не рассматривайте его отдельно. Существующие проводки показаны пунктирными линиями для выделения направлений соединений, которые вам необходимо будет добавить.

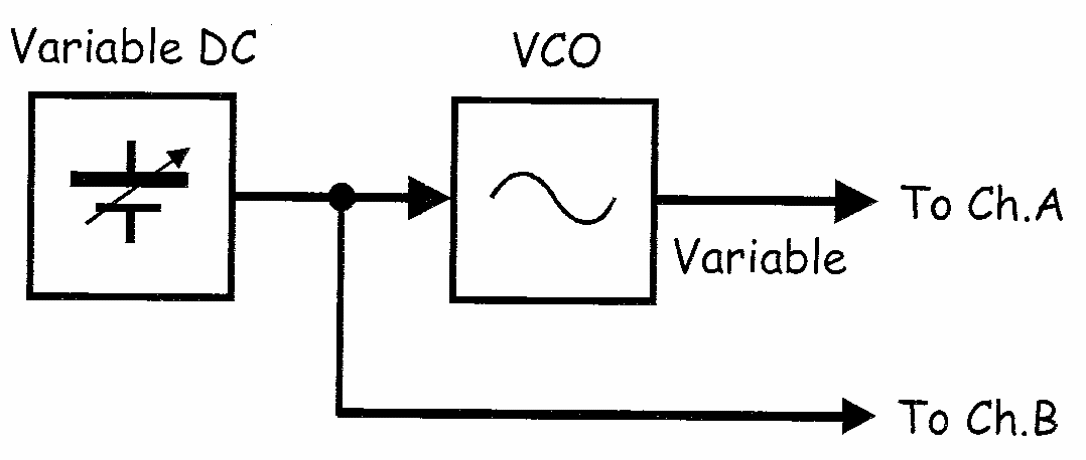

Установка на рисунке 2 выше может быть показана схемой на рисунке 3 ниже.
Активизируйте вход канала В осциллографа для просмотра входного вольтажа постоянного тока (DC) функций Генератора, а также вольтаж выхода его переменного тока (АС).
Установите переключатель масштабирования канала В осциллографа на позицию 5в/дел.
Нажмите кнопку «Ноль» (Zero) канала В осциллографа.
Установите переключатель соединения канала 2 осциллографа на позицию постоянного тока (DC).
Увеличьте положительный выходной вольтажа переменного источника тока, посматривая на дисплей осциллографа.
