2.3. Методика проектирования систем управления для сои, реализуемых
на основе многоразрядных ВЛИ
Методика предусматривает выполнение ряда формализованных процедур, облегчающих процесс проектирования СОИ, и одновременно определяет временную последовательность выполнения этих процедур. Рассмотрим процедуры методики, соблюдая последовательность выполнения процедур, предусмотренных методикой.
1.Определение разрядности и типа МВЛИ.
Разрядность и тип МВЛИ можно связывать с рядом показателей, включая объем отображаемой информации, скорость отображения данных, сложность графики знаков алфавита, стоимость технических средств, необходимых для построения системы управления, представляющую собой важнейшую составляющую СОИ. Кроме этого число знакомест (N), типы ВЛИ по числу анодов-сегментов (n) и длина алфавита (m) дополнительно следует согласовать с пользователем СОИ.
2.Выбор режима индикации.
Так
как режимы индикации бывают 4-х видов,
то надо с учетом критерия, предъявляемого
пользователем, выбрать наиболее
рациональный режим. К примеру, с точки
зрения обеспечения максимальной яркости
индикации может быть выбран статический
режим индикации знаков. Напротив, для
отображения информации с минимальными
аппаратурными затратами целесообразнее
использование динамических режимов,
из которых также выбирается один вид
режима, к примеру исходя из обеспечения
требуемой яркости индикации знаков. Из
динамических режимов в зависимости от
значений N,
n,
m
выбирается или режим с сеточной разверткой
(средняя яркость определяется по формуле:
),
или режим с анодной разверткой (средняя
яркость определяется по формуле:
),
или режим с знаковой разверткой (средняя
яркость определяется по формуле:
).
3. Расчет параметров узлов системы управления индикацией МВЛИ.
Проводятся расчеты разрядностей всех узлов схемы по входам и выходам: счетчиков, дешифраторов, блоков развертки и т.д.
4.Разработка структурной схемы, проверка согласованности по входам и выходам узлов структурной схемы.
Если проверка показала несоответствие каких-либо узлов, то производится перерасчет до достижения полного совпадения разрядности всех соответствующих входов и выходов узлов схемы.
5.Выбор элементной базы принципиальной схемы, их обоснование, выбор питающих напряжений: напряжения накала катодов - Uн, сеточного напряжения - Uс, анодного напряжения - Uп.
6.Разработка принципиальной схемы системы управления и расчет параметров резисторов, конденсаторов и других элементов схемы.
7.Расчет параметров надежности Обеспечение требуемой надежности системы управления за счет выбора элементной базы с высокой надежностью и за счет схемных решений.

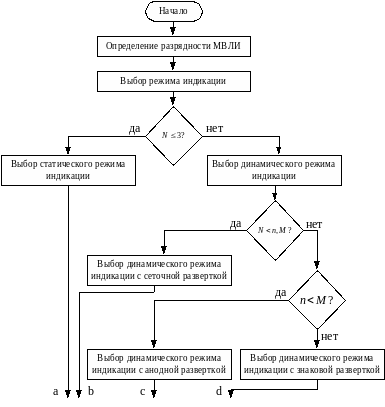

Методику в виде алгоритма можно представить рис.2.9. Алгоритм служит иллюстрацией основных этапов проектирования систем управления индикацией МВЛИ. Методика может быть использована при проектировании систем управления для отображения информации на основе других многоразрядных индикаторов, например на основе многоразрядных ЖКИ.

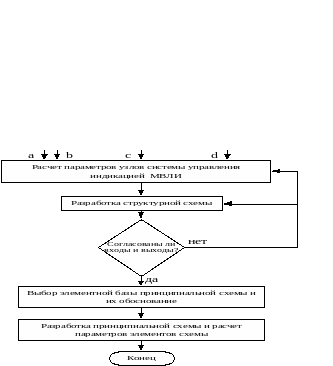

Рис. 2.9. Алгоритм проектирования СОИ на основе ВЛИ
