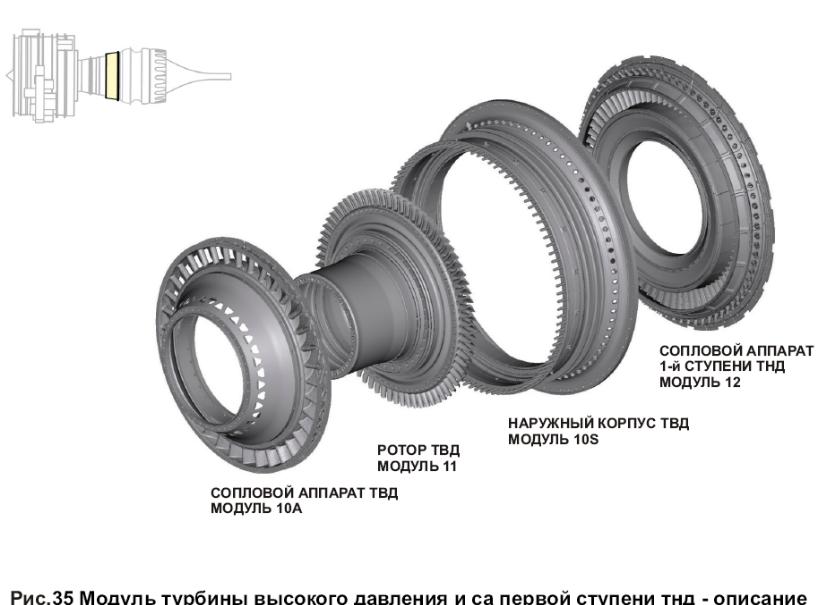

Модуль турбины высокого давления и соплового аппарата первой ступени тнд Описание
Модуль ТВД состоит из следующих конструктивных модулей:
- соплового аппарата ТВД (КМ10а) с охлаждаемыми сопловымилопатками;
- наружного корпуса ТВД (КМ10s) с расположенными внутрисегментными вставками, на которые нанесен срабатываемый материал:
- ротора ТВД (КМ11), объединяющего передний вал ТВД, соединенный с ним болтами через воздушный лабиринт, диск ТВД, сустановленными охлаждаемыми рабочими лопатками, и задний валТВД с кожухом.
- соплового аппарата 1-ой ступени ТНД (КМ12), состоящего из
сопловых лопаток и внутренних фланцев, имеющих отверстия дляорганизации течения охлаждающего воздуха.Конструктивные модули ТВД расположены:
- сопловой аппарат ТВД (КМ10а) присоединен к задней внутренней части камеры сгорания.
- наружный корпус ТВД (КМ10s) установлен внутри зад ней части наружного корпуса камеры сгорания .
- ротор ТВД (КМ11) установлен между сопловым аппаратомТВД и сопловым аппаратом 1-ой ступени ТНД и соединен с роторомКВД передним валом, проходящим внутри камеры сгорания, вдоль ее продольной оси;
- сопловой аппарат 1-ой ступени ТНД (КМ12) соединен с задней
частью наружного корпуса ТВД.

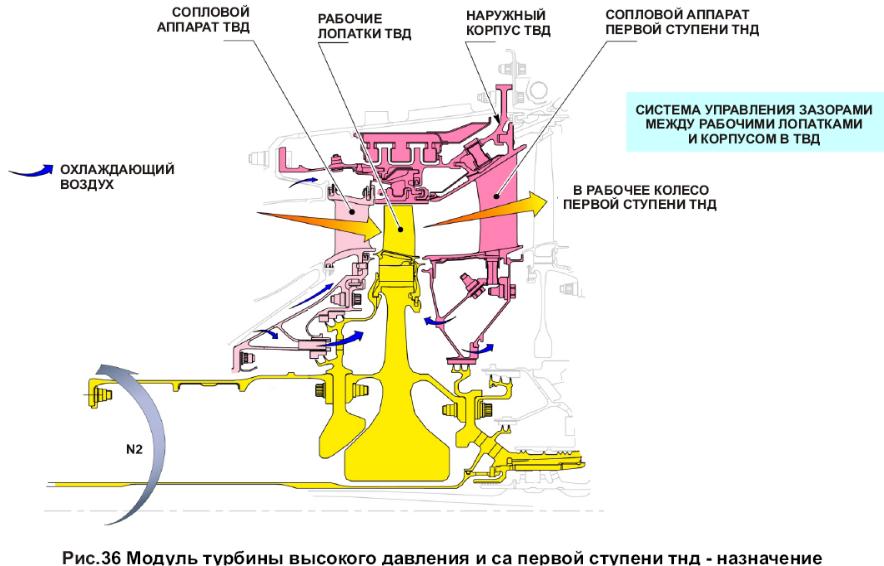

Модуль турбины высокого давления и соплового аппарата первой ступени тнд Назначение
Сопловой аппарат ТВД (КМ10а):
- преобразует потенциальную энергию потока газа в кинетическую,
- направляет газовый поток на рабочие лопатки ТВД под оптимальными углами, обеспечивающие преобразование энергии снаименьшими потерями.
- организует подвод охлаждающего воздуха к ротору ТВД.Наружный корпус ТВД (КМ10s):
- организует течение охлаждающего воздуха, обеспечивающегоконтроль величины зазоров над рабочими лопатками ТВД.Ротор ТВД (КМ11);
- преобразует кинетическую и потенциальную энергию газового потока в крутящий момент,
- передает крутящий момент КВД,
Сопловой аппарат 1-ой ступени ТНД (КМ12):
- преобразует потенциальную энергию потока газа в кинетическую,
- направляет газовый поток на рабочие лопатки ТВД под оптимальными углами, обеспечивающие преобразование энергии снаименьшими потерями,
- обеспечивает подвод воздуха для охлаждения ТВД и ТНД.

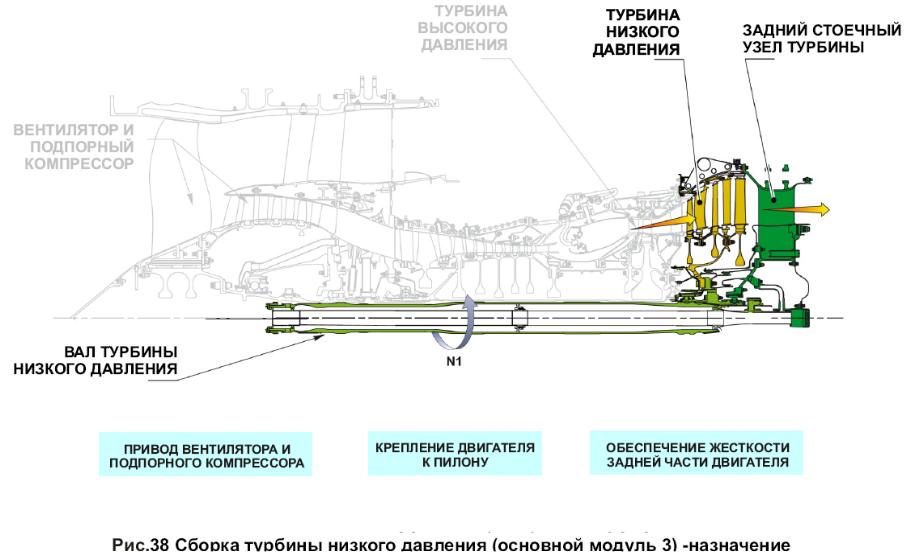

Модуль турбины низкого давления (ом3) Описание

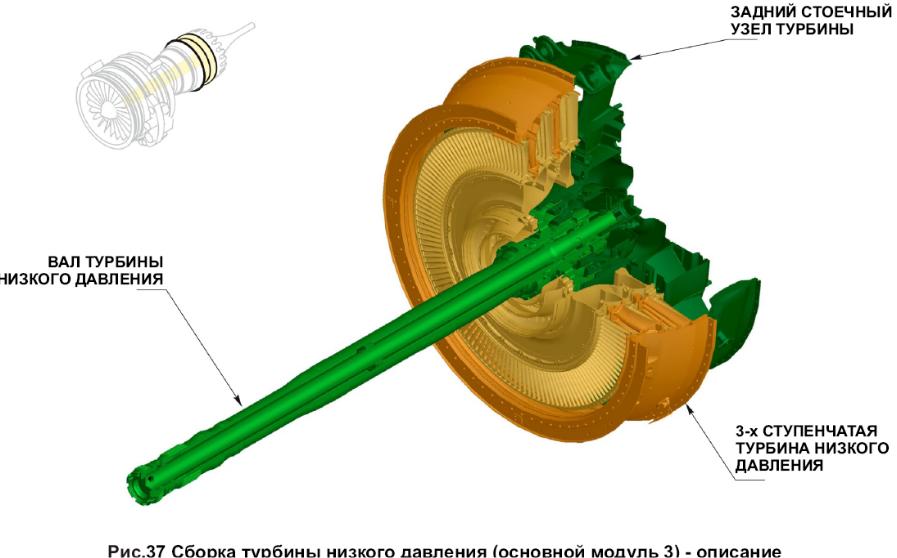

Турбина низкого давления (ТНД) состоит из:
- 3-х ступенчатой турбины,
- вала ТНД,
- задней опоры ТНД (TRF).
Турбина низкого давления установлена за газогенератором подкапотом реверсивного устройства.
Назначение
Турбина низкого давления:- преобразует энергию газового потока в крутящий момент,
Вал ТНД:
- передает крутящий момент вентилятору и подпорному компрессору,
Задняя опора ТНД (TRF):
- обеспечивает жесткость задней части конструкции двигателя,
- обеспечивает крепление двигателя к пилону.
Турбина низкого давления,
Описание и назначение.
Статор ТНД (КM13s) образует корпус ТНД в котором установлены сопловые лопатки 2-й и 3-й ступени.Статор ТНД расположен между турбиной высокого давления изадней опорой турбины(HPT) под кожухом реверсивного устройства.
Статор предназначен для:
- формирования проточной части внутреннего контура,
- направлять газовый поток на рабочие лопатки турбины,
- обеспечения управления зазорами между статором и рабочими лопатками для повышения кпд ТНД.
Ротор ТНД (КM13r) состоит из 3-х ступенчатой сборки дисков ирабочих лопаток, первой, второй и третьей ступеней ТНД. С помощью болтов первая и вторая ступени соединяются между собой и,через задний вал ТНД с лабиринтными уплотнениями, с третьейступенью.Ротор расположен внутри статора ТНД, между сопловым аппаратом 1-ой ступени ТНД и задней опорой турбины.Ротор предназначен для:
- преобразования энергии газового потока в крутящий моментдля привода вентилятора и подпорного компрессора,
- передачи крутящего момента валу ТНД.

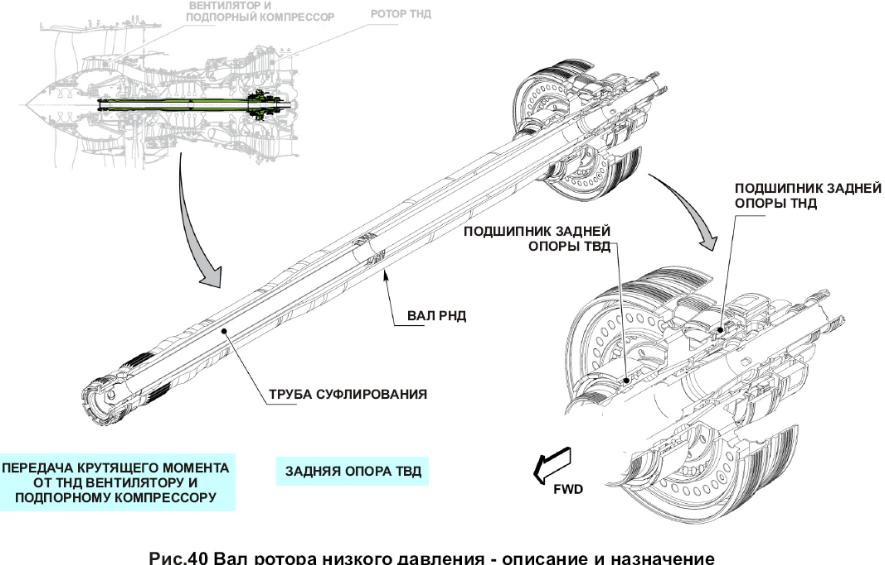

Вал ТНД.
Описание и назначение.
Вал ТНД (КМ14) включает вал турбины низкого давления, подшипники N°4 и N°5 и центральную вентиляционную трубу.Вал расположен в центре двигателя и соединен передней частью с валом вентилятора, а задней - с внутренней опорой ТНД.Вал предназначен для:
- передачи крутящего момента от ТНД к вентилятору и подпор-
ному компрессору.
Подшипники N°4 и N°5 предназначены для задних опор рото-
ров высокого и низкого давлений.

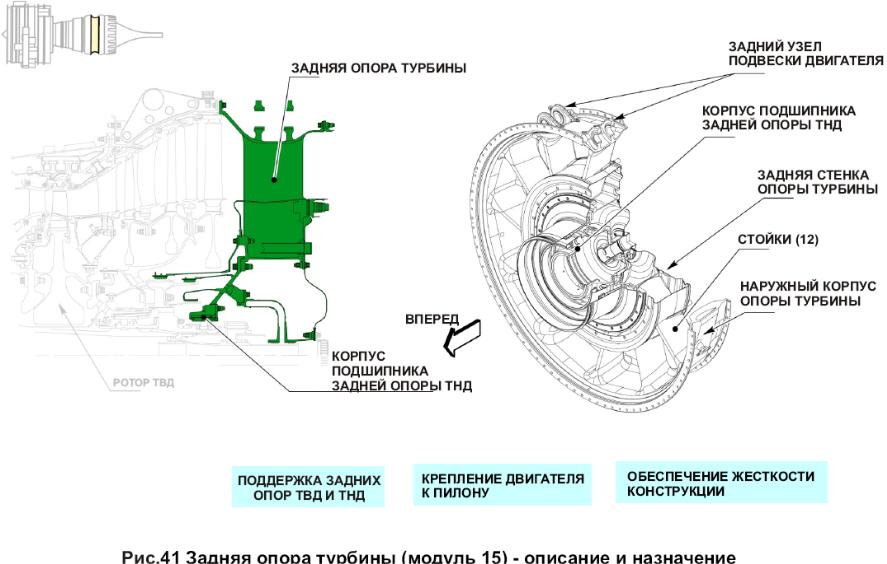

Задняя опора турбины.
Описание и назначение.
Задняя опора турбины состоит из:
- опоры подшипника №5,
- задней опоры, состоящей из 2 концентрических колец, соединенных 12 стойками.Задняя опора турбины (КМ15)расположена в задней части двигателя, за турбиной низкого давления (TНД). Задняя опора предназначена для:
- размещения задней опоры ротора низкого давления,
- обеспечения жесткости конструкции двигателя,
- крепления двигателя на пилоне.
