Тягові канати
2.1. Призначення та основні характеристики
Канат – спеціальна гнучка конструкція з дроту чи органічних волокон, який використовується на лебідках, підіймальних установках для з'єднання підйомної посудина з барабаном(нами) та для відкатки (переміщення) транспортних сосудів за допомогою лебідок та ін. На рис. 9 наведена будова канату, а на рис 10. форми поперечних перерізів промислових канатів.

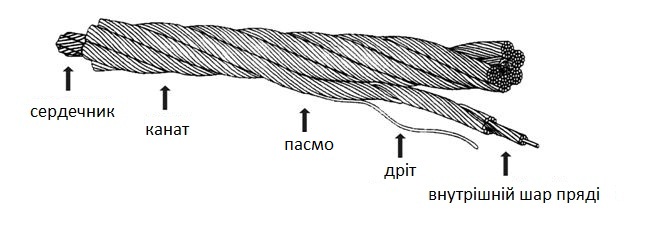

Рис. 7. Будова канату
Рисунок 9. Форми поперечних перерізів промислових канатів.
Основним матеріалом для виготовлення канату є сталь, рідше капрон та інші синтетичні матеріали. З конопель і волокон виготовляють осердя сталевих канатів.
Дріт канатів, призначених для роботи в агресивних середовищах, покривають цинком. Розрізняють канати: кручені, некручені, плетені. За напрямом навивки виділяють канати правої та лівої, хрестової, паралельної, комбінованої навивок. Звивають дріт навколо осердя (сердечника) за одну операцію або в декілька шарів послідовно. Для захисту елементів канату від корозії використовують спеціальні мастила. Для цієї ж мети, а також підвищення зносостійкості сталевих канатів застосовують покриття з поліамідних смол. Термін служби канатів шахтних підйомів 1,5—3 роки.
Класифікація сталевих канатів
Канати підрозділяються за ознаками :
По конструкції:
одинарного звивання – що складаються з дротів, звитих по спіралі в один або декілька концентричних шарів;
подвійного звивання – що складаються з пасм, звитих в один або декілька концентричних шарів;
потрійного звивання – що складаються з канатів подвійного звивання (стренг), звитих в концентричний шар.
За матеріалом сердечника:
з органічним сердечником з натуральних або синтетичних матеріалів – ОС;
з металевим сердечником – МС.
По напряму звивання каната: правою - П, лівою – Л.
За призначенням: вантажолюдські (марок ВК, В) – ГЛ, вантажні, – Г.
Контрольні запитання:
Призначення лебідок.
Область застосування приводу.
Призначення основних елементів лебідки.
Конструкція і принцип дії лебідки.
5. Планетарний редуктор. Конструкція, принцип дії.
6.Типи доріг для канатних відкаток.
Схеми канатних відкаток.
Екологічність канатного виду транспорту
Література
Кораблев А.А. «Устройство, эксплуатация и ремонт транспортного оборудования» . 2011 г.
Чуринов В.Г., Гавричков Ф.С.«Машинист транспортных установок».2002г.
