Пневмомеханикалы флотациялық машиналар
Пневмомеханикалы машиналардың ішінде кең тарағаны «Аджитейр» саусақты аэраторлы флотациялық машина түрі. Машинлар турадәлдікті және бірдей принципте аэрациалаушы туйіндері бар болып келеді (51-сурет, а).
Жартылай валға 4 конусты немесе жазық импеллер 2 отырғызылады, олардың айналасының ара қашықтығы 20—30 мм бір-бірінен вертикальді ұзындығы үлкен емес стержндер (саусақтар) орналасқан. Камердағы 1 импеллер радиальды қалақшалары 3 бар статор торларымен ( тынышталдандырғыш) қоршалған. Сығылған ауа ауаөткізгіш қус вал 4 арқылы импеллердің астыңғы қақпағынан ауаүрлегіштен төмеңгі қысымда (0,10—0,15 атм)беріледі.
Ауаның диспергациялық тиімділігі және пульпаның аэрациясы импеллердегі олардың айналғыш стержндер арасымен өту арқылы және ұрғылау кезінде 6,0-8,5 м/с айналым жылдамдықпен айналатын импеллерге лақтыратын статор торларындағы 3 радиальды қалқшалары арқылы,сонымен қатар турбулентті ағын туғузу арқылы жүзеге асады.
8.6-сурет. Көлденең кескішті (а) саусақты аэраторлы разреза флотациялық машиналар
және ФПМ и «Денвер ДР» (б) аэраторлы флотациялық машиналар сызбасы.
ФПМ (Россия) және «Денвер ДР» (США) кішігірім көлемді ( 36,1 м3 дейінгі) машиналары бірдей ортадон тепкіш аэраторлы ( 52-сурет, 6) бірдей принципті болып табылады. Статор 4 жтіркелетін ішкі жақтауында ашық конус 2 импеллер 3 айналғыш валы ауа құбырының 1 төменгі бөлігі.Құбыр және конус өзара вертикальды қабырғалары арқылы жалғанған. Осындай құрылым құбыр және цилиндр арасындағы айналмалы кеңістіктің құрылуын қамтамасыз етеді, ал ауа құбыр 1 арқылы таралады. Дисперцияланған ауа көпіршіктерімен жақсы жақсы қаныққан пульпауалы қоспа, камераның ішінен бастап бүкіл беттігінмен статор арқылы лақтырылады,жоғар көтерілетін көпіршіктерді беттікке шығараруға бағытталған тепе-теңдік ағынын түзеді.

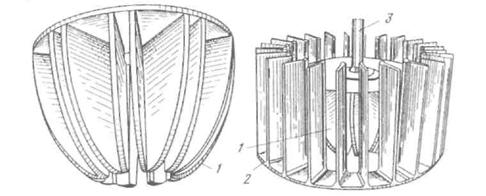

Турадәлдікті флотациялық машинаның аэраторы ОК (Финляндия) түрдегі камерасының көлемі 100 м3 дейін.Ол состоит ( 52-сурет) қалақшалы ротордан 1 және радиальды статордан 2 тұрады. Роторда шеңбердің төмеңгі жағына элемент 10 бекітілетін диск болады. Әрбір элемент екі радиальды күрделі профилді қалақшадан және V кейіпіндегі қалыптан тұрады.Көршілес элементтердің қалақшалары және ауа тесікті вал 3 арқылы беріліп камерадан шығарыру үшін олардың аралығында саңылау болады.
8.7-сурет Флотациялау машиналарының аэраторы
Ротордың айналуы кезінде камера ішінен пульпа радиальды қалақшалар арасындағы жоғарғы сызықтардан сорылады және ротордың жоғарғы бөлігінен шығады.Пульпаның шығу нүктесі және ротор сызықтарындағы ауа шеңбер бойымен үздікті алмасады, бірақ ал шығар кезде барлығы араласып кетеді.Түзілген пульпауалы қоспа статор 2 араларындағы қалақшалар арқылы камераға лақтырылады. Аэратор жақсыобладает хорошими аэрациялық сипаттамаға ие және ОК машиналары кең қолданылуда.
Пневмомеханикалық машиналардың артықшылығы : олардың құрылысының қарапайымдылығы, аэрациялық сипаттамаларының тұрақтылығы, органдарының жұмысы тозаңға тәуелді еместігі, ауа мөлшерін үлкен диапазонда реттеу мүмкіндігі, металл сыйымдылығының, үлкен еместігі, электр энергиясының төмен шығымдылығы, аэратордың ұзақ мерзім қызмет етуі, эксплуатациясының қарапайымдығы.
Пневмомеханикалық машиналардың кемшілігі : пульпа деңгңейін камералық реттегіш арқылы ұйымдастыру мүмкін еместігі, аралық өнімді тербеліске келтіру үшін міндетті түрде сорғыш механизм блогын қолдану, сонымен қатар ауаны қалыптастыру үшін ауаүрлегіштерді қолдану болып табылады.
