16. Передавання дискретної інформації

Дискретна інформація може передаватися старт-стопним або синхронним методами. При старт-стопному (асинхронному) методі синфазність приймача й передавача підтримується тільки на час передавання кодової комбінації, внаслідок чого збільшується кількість службової інформації і знижується швидкість передавання корисної інформації. При синхронному способі передавання приймач і передавач працюють синфазно впродовж усього сеансу зв'язку. Синфазність роботи вимагає використання високостабільних генераторів тактової частоти.

Розглянемо спотворення, що виникають при старт-стопному передаванню дискретної інформації (рис. 65). На початку передавання формується імпульс "старт". При отриманні цього імпульсу приймач запускає свій генератор тактових імпульсів, частота роботи якого збігається з частотою тактового генератора передавача. Після стартового імпульсу передаються розряди кодової комбінації. На завершення передавання передається імпульс, після якого вимикається генератор приймача. Оскільки час спільної роботи генераторів приймача й передавача малий, а генератори за цей час не встигають розсинхронізуватися, то приймач з високою вірогідністю приймає всі розряди кодової комбінації правильно.

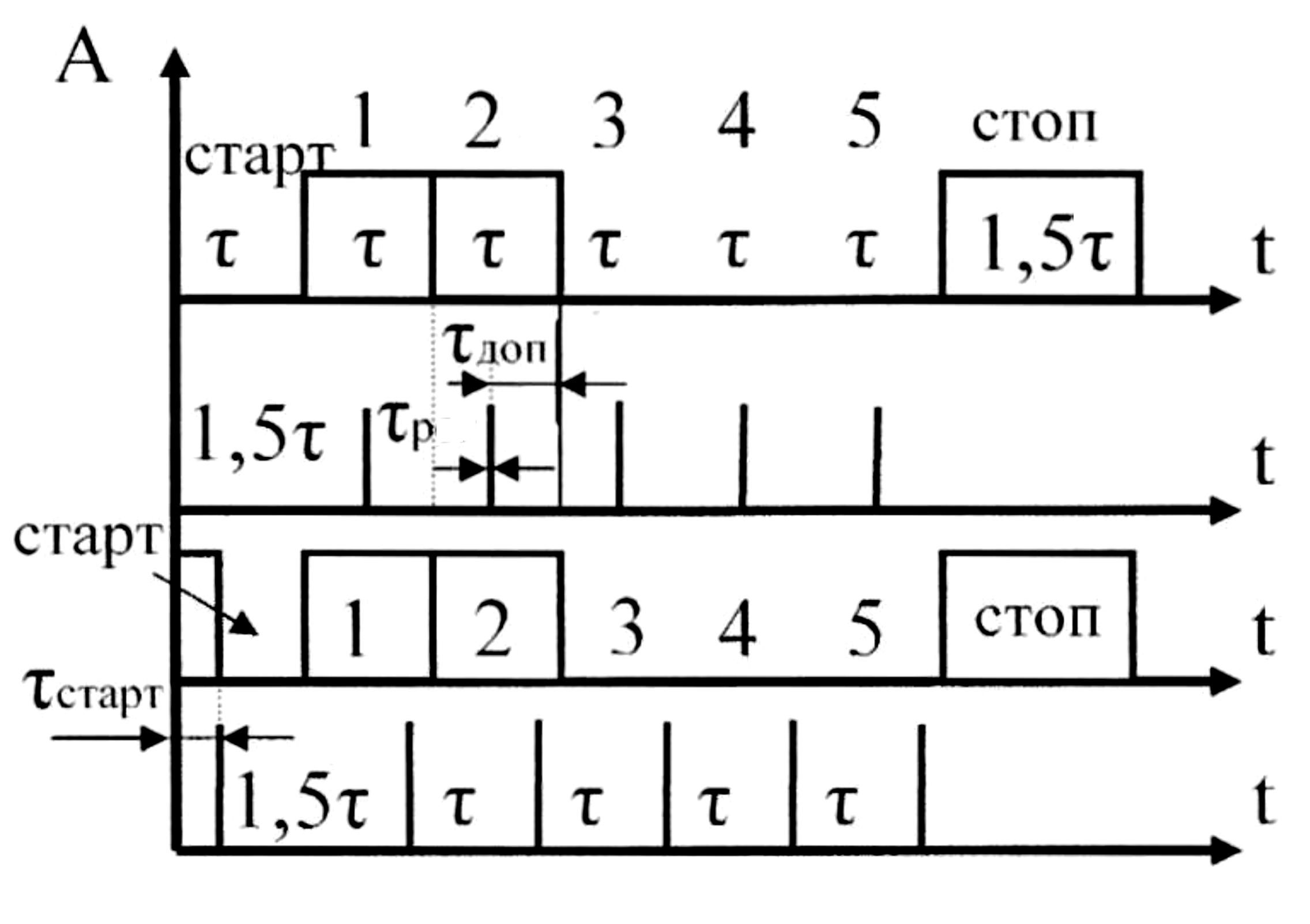

Рис. 65. Спотворення при асинхронному методі передавання п’ятирозрядної кодової комбінації

Припустимо, що сталося зміщення переднього фронту стартового імпульсу на деякий час. Якщо тривалість одного імпульсу складає , то реєстрація розрядів кодової комбінації починає відбуватися через після виявлення переднього фронту імпульсу "старт". Зміщення фронту стартового імпульсу призведе до зміщення моментів часу реєстрації розрядів кодової комбінації. Допустимий проміжок часу зміщення для правильного приймання складе:

За наявності зміщення стартового імпульсу допустимий проміжок часу зменшиться на запізнення переднього фронту стартового імпульсу

Якщо відбувається зміщення фронтів і імпульсів розрядів кодової комбінації, то сумарний час зміщення

де - сума зміщень усіх передніх фронтів імпульсів кодової комбінації.

Відносна величина допустимого зміщення

а відносне сумарне зміщення

тоді критерій достовірності приймання інформації

Тобто для забезпечення достовірного приймання сумарне зміщення не повинне виходити за рамки допустимого зміщення.

При синхронному передаванні спотворення також викликаються зміщенням тактових імпульсів у приймачі, за якими відбувається реєстрація. Допустимий час зміщення визначається аналогічно до асинхронного передавання, тобто тактові імпульси реєстрації не повинні виходити за межі тривалості одного посилання (рис. 66). Якщо максимальне за модулем зміщення тактових імпульсів приймача в негативну сторону позначити як , а в позитивну сторону як , то відносна величина синхронних зміщень складе:

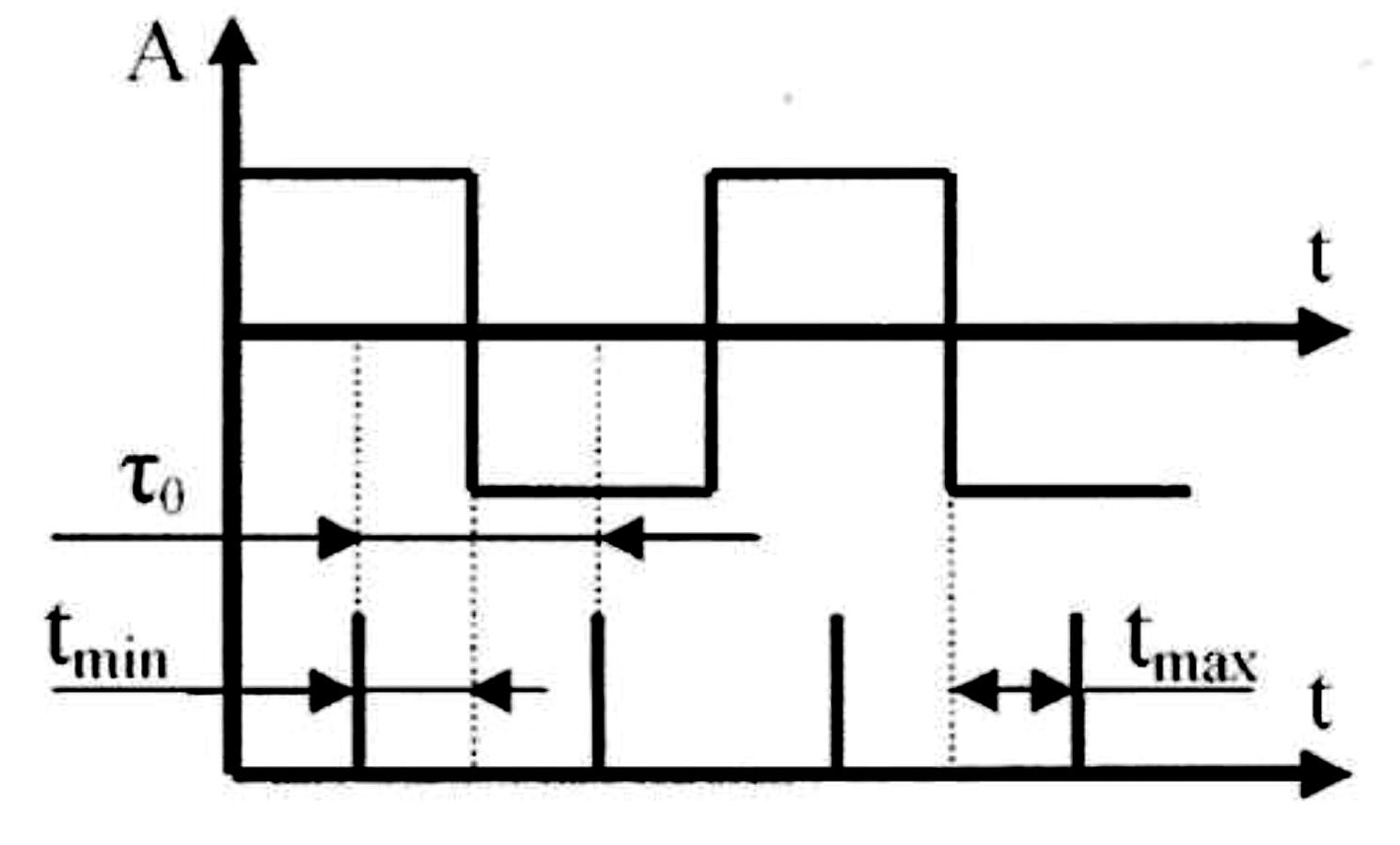

Рис. 66. Спотворення при синхронному передаванні

Таким чином, критерій достовірності приймання дискретної інформації при синхронному передаванні набуває вигляду:

Контрольні запитання та завдання до розділу 16

1. Методи передавання дискретної інформації.

2. Спотворення, які виникають при старт-стопному (асинхронному) способі передавання.

3. Спотворення, які виникають при синхронному способі передавання.
