Упражнение: Загрузка файла стилей мультилинии

1. Для работы с примерами стилей мультилинии загрузите из папки примеров файл Multi.mln. В этом файле сохранены пять различных стилей мультилинии.

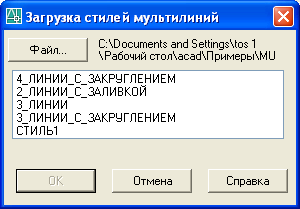

2. В первом диалоговом окне нажмите кнопку Загрузить, а в следующем окне— кнопку Файл. Выберите файл Multi.mln в папке примеров.

3 . Выделите один из стилей мультилинии и нажмите ОК. Выбранный стиль появляется в списке в первом окне. Таким же образом загрузите другой стиль. Загружать стили можно только по одному. Выделение и загрузка сразу нескольких стилей невозможна.

• Стили мультилинии, созданные или отредактированные в рисунке, можно не сохранять. Но в таком случае их можно использовать только в данном рисунке.

• Сохранить стиль мультилинии можно при перезагрузке рисунка.

• Для работы в рисунках с загруженными стилями мультилинии не нужны файлы мультилинии.

Упражнение: Определение собственных стилей мультилинии

1. Определите свой стиль мультилинии и сохраните его в новом файле *.mln в своей папке.

2. Начните новый рисунок и загрузите в него свой стиль мультилинии.

Команда Млиния используется для построения мультилинии. Вызвать команду можно следующим образом:

• Из меню Рисование выбрать строку Мультилиния.

Сразу после вызова команды на экране отображаются текущие настройки команды, а затем список опций.

Расположение: Эта опция обеспечивает выбор способа расположения мультилинии относительно линии рисования (относительно курсора). Значение Верх обеспечивает рисование по верхней линии мультилинии, Низ — по нижней. При режиме расположения Ноль рисование выполняется по осевой линии мультилинии.

Масштаб: Данная опция изменяет ширину мультилинии.

Если значение масштаба = 1, рисуются линии с определенными в стиле размерными параметрами. При других значениях масштаба интервалы умножаются на масштаб. Строить мультилинию можно только с единой шириной по всей длине.

Стиль: Эта опция меняет стиль мультилинии. При помощи «?» вызывается список стилей мультилинии, которые определены или загружены в рисунке.

У пражнение: Рисование мультилинии

1. Загрузите стиль мультилинии из файла Multi.mln в папке примеров.

2. Нарисуйте мультилинии различных стилей как на рисунке.

Команда Млред

При помощи этой команды можно изменять вид пересечения мультилинии и вставлять/удалять вершины мультилинии. Для вызова команды нужно:

• В меню Редакт, подменю Объект выбрать строку Мультилиния.

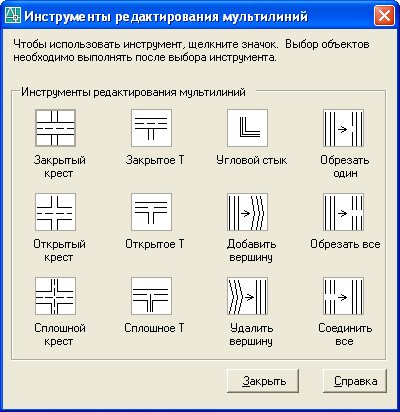

О тдельные опции команды можно выбрать в открывшемся диалоговом окне.

В вашем распоряжении следующие опции (сверху вниз и слева направо):

Закрытый крест: Первая выбранная мультилиния разрывается, вторая проходит насквозь.

Открытый крест: Внешние элементы обеих мультилинии разрываются и образуют пересечение. Внутренние элементы первой выбранной мультилинии разрываются, а второй — проходят насквозь.

Сплошной крест: Все элементы обеих мультилинии разрываются и образуется пересечение.

Закрытое Т: Первая выбранная линия обрезается на второй (или удлиняется до нее).

Открытое Т: От предыдущего варианта отличается только тем, что внешние элементы линии разрываются и стыкуются.

Сплошное Т: От предыдущего варианта отличается только тем, что внутренние элементы также разрываются и стыкуются.

Угловой стык: Создается угловой стык в точках пересечения мультилиний.

Добавить вершину: Добавляет новую вершину в точке выбора мультилиний.

Удалить вершину: Удаляет ближайшую к точке выбора вершину.

Обрезать один: Разрывает выбранный элемент мультилиний. Разрыв происходит в точке выбора мультилиний. Затем запрашивается вторая точка.

Обрезать все: Разрывает все элементы мультилиний, но объект и дальше остается мультилинией.

С оединить все: Соединяет разделенные сегменты мультилиний.
