11. Способы электрических соединений между элементами эвс. Их достоинства и недостатки.
Обычно при конструировании применяют следующие способы электрических соединений.

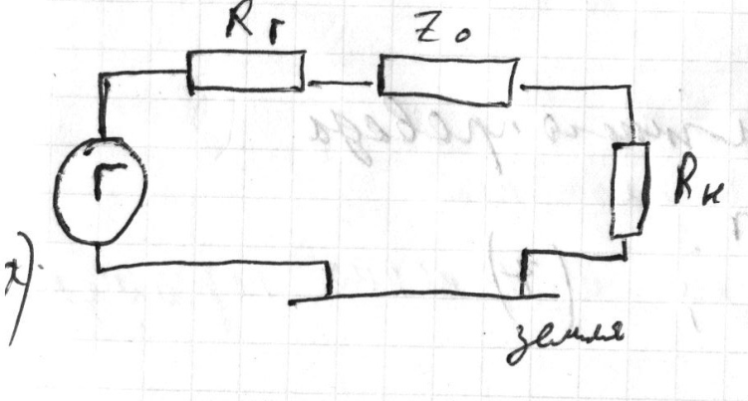

На рисунках приведены соединения линий связи:
А) одиночным проводом
Б) двумя проводами.

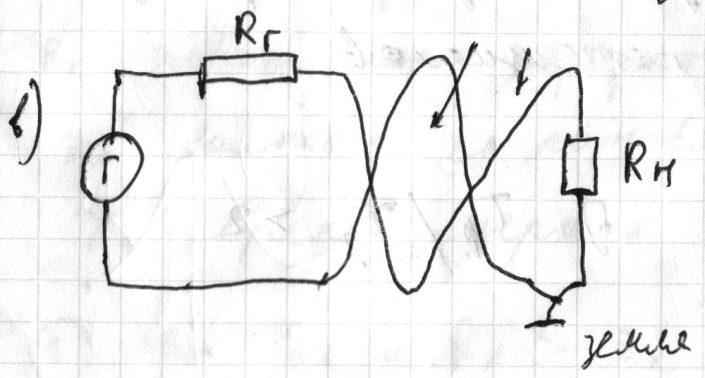

В) витой парой
Максимальная длина несогласованной линии связи может быть определена по эмпирическому выражению:
+
- длительность фронта
передаваемого сигнала
-
магнитная проницаемость среды
-
поправочный коэффициент в форме сигнала,
который зависит от типа линии связи
Диаметр монтажного провода можно определить по следующему выражению:
Диаметр провода зависит от плотности тока.
12. Основные правила трассировки и выполнения монтажа. Алгоритм трассировки соединения.
Трассировка является довольно не простой задачей и при прокладке проводника необходимо учитывать не только минимальную его длину, но также требуется проложить соединения таким образом, чтобы паразитные связи были минимальными. Практически учесть влияние цепей друг на друга точно не возможно, поэтому вводятся упрощения: помеха, наводимая в данном проводе определяется арифметическим сложением помех, наводимых в этом же проводе другими проводами в отдельности.
При конструировании изделий ЭВС первым делом определяют элементы, наиболее чувствительные к наводкам. Количество чувствительных проводов прокладывают, желательно, на большем расстоянии от шумящих цепей.
При трассировке печатного монтажа необходимо учитывать следующую последовательность действий:
Для каждой конструктивно законченной части составляется список и распределение цепей с учётом технических требований.
Определяется порядок трассировки цепей внутри конструктивно законченной части, а также с внешними ЭРЭ.
Осуществляется трассировка пути проводника.
Критерии алгоритмов трассировки:
минимальная суммарная длина соединений.
минимальное число соединений, длина которых превышает заданное значение
минимальное число переходов между слоями
минимальное число слоев
минимальные паразитные помехи
число слоев не превышает заданное значение
длина соединений не превышает заданное значение
уровень помех не превышает заданное значение
число соединений (паек) к одному выводу не превышает заданного значения
задается преимущественное направление трассы в каждом слое
максимальная удаленность трас соединений
13. Методы разводки «длинных» линий электрических связей между элементами эвс.
Электрически
«длинную» линию связи при расчетах схем
рассматривают как однородную линию с
распределенной емкостью Со
и индуктивностью Lo.
Переходные процессы в таких линиях
зависят от характера перепада напряжения
uвх
на входе линии и соотношения волнового
сопротивления линии z0,
выходного сопротивления zr
генератора импульсов и входного
сопротивления zн
нагруженного на конец линии элемента
Если линия с волновым сопротивлением
z0
нагружена на сопротивление zн,
и z0=
zн,
то такую линию называют согласованной.
Если z0zн,
линию называют несогласованной.
При этом волна напряжения, достигнув
конца линии, отражается от него. Отраженная
волна, достигнув начала линии, затухает
при zг=z0.
Если zгz0,
волна вновь отражается от начала линии.
И так до тех пор, пока амплитуда отраженной
волны не уменьшится до нуля. Отраженные
волны напряжения накладываются на
падающие, и в итоге форма входного
напряжения может существенно
исказиться.
Аналогичные явления происходят и с
волной тока.
Рассмотренные процессы могут вызывать выбросы напряжения.
Для уменьшения влияния выброса на параметры нагруженных ИС в качестве нагрузки используют диоды Шоттки как динамические нелинейные сопротивления. По мере возникновения паразитного выброса один из диодов начинает открываться до тех пор, пока его сопротивление не станет приблизительно равным волновому сопротивлению линии (другой диод смещен в обратном направлении и предназначен для гашения обратного выброса). В результате энергия выброса поглощается, значит выше устойчивость работы ИС. Особенно эффективно использование диодов Шоттки для длинных линий связей, обычно выполняемых бифиляром.
