Избирательный унос солей с паром.

Пар и вода имеют одну химическую природу. Поэтому при высоком давлении пар также хорошо растворяет вещества, как и вода. Коэффициент распределения веществ между паром и водой:

, гдеnзависит от природы химического соединения:

Растворимость в пару это вредное явление. Разберём на примере H₂SiO₃.

При высоком давлении H₂SiO₃(H₂SiO₃→H₂O+SiO₂) растворяется в паре, а в проточной части турбины, где давление падает до Р < 7 МПа,SiO₂выпадает в осадок ввиду ухудшения растворимости. При этом ухудшаются показатели турбины, что требует её останова:

Основной метод борьбы – это контакт пара с питательной водой:

С_n=k_p·C_к.в.>> С_n=k_p·C_п.в.

Это достигается барботажной промывкой пара.

Водный режим работы барабанных котлов (организация безнакипного режима).

С питательной водой в котёл поступают растворённые соли, которые при кипении накапливаются в ней. Если С_к.в.> С_к.в.^нак → соли Ca и Mg будут образовывать накипь на поверхности экранных труб (↑↑t_стенки → разрыв), поэтому необходимо, чтобы всегда имело место неравенствоС_к.в.< С_к.в.^нак, что достигается:

1) непрерывной продувкой (постоянный отвод части котловой воды с солями из системы).

2) периодической продувкой через 10–12 ч. из нижних коллекторов экранов отводится щлам.

П

роцент продувки, величину Р определяют из солевого баланса:

D_п.в.·С_п.в.= С_n·D_n+C_пр·D_пр

D_п.в.=D_n+D_пр.

Недостаток продувки:

потери теплоты с продувочной водой (↓∆η_к≈ 0,5%)

Пути снижения Р:

1) ↓С_п.в.(на химводоочистке).

2) Вывод продувочной воды с максимальным солесодержанием.

Схема одноступенчатого испарения

Схема двухступенчатого испарения:

1 – первая ступень испарения (чистый отсек).

2 – вторая ступень испарения (солевой отсек).

Схема трёхступенчатого испарения:

3 – третья ступень испарения (выносной циклон).

Достоинства многоступенчатого испарения:

• Повышается экономичность котла.

• Повышается чистота пара.

Коррекционный метод обработки котловой воды.

Заключается в подаче в барабан тринатрийфосфата. Обработка проводится в щелочной среде в результате чего образуется легкоподвижный неприкипающий шлам, который выводится из экранов периодической продувкой.

CaSO + Na₃PO₄ + NaOH → Ca₃(PO₄)₂ + Ca(OH)₂ + Na₂SO₄

MgSO₄– аналогично.

Парообразующие поверхности барабанных котлов.

r₂<r₁

P₂>P₁

Удельное тепловосприятие поверхности q_пов=.

↑Р → ↓r→ ↓∆i_исп→ ↑∆i_пов→ ↓q_исп, т.е. с увеличением Р роль испарительных поверхностей в котле снижается, а перегревательных и экономайзерных возрастает.

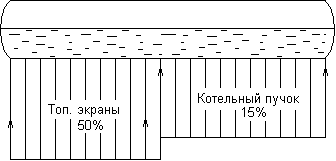

а) Котёл низкого давления (Р =1,3 МПа).q_исп≈ 65% >≈ 50%. Для парообразования в этих условиях одних экранов недостаточно, необходимо использование дополнительных конвективных испарительных поверхностей (котельный пучок):

ДкВр – 10 – 13

б) Котёл среднего давления (Р = 4 МПа).Так какq_исп≈ 60% >≈ 50%, то часть теплоты необходимой для парообразования передают в выходную ступень экономайзера, при этом экономайзер становитьсякипящим:

в) Котёл высокого давления (Р = 10÷14 МПа).q_исп≈ 40÷50% ≈. Для выработки пара достаточно использовать только топочные экраны и экономайзер не кипящего типа:
