1.4.2 Расчет токов кз в точке к9.

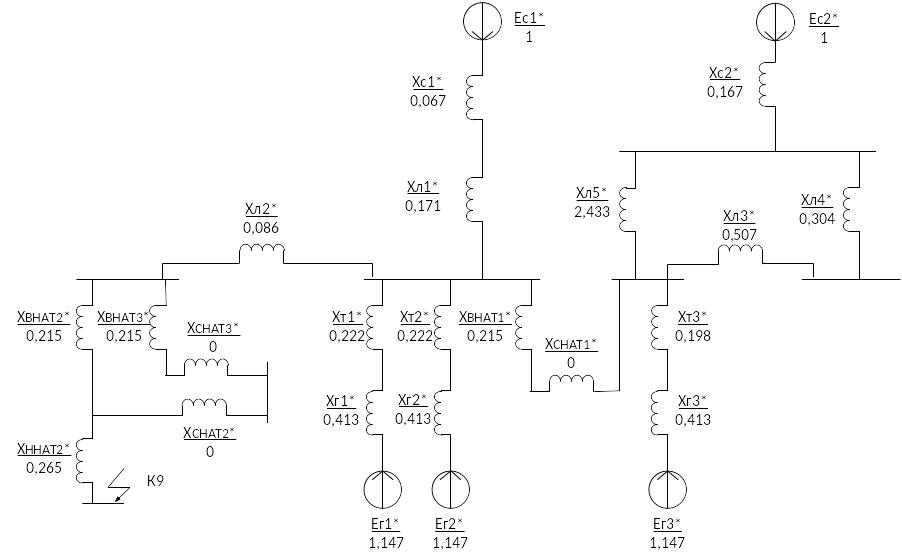

Относительно точки К9 преобразуем схему к расчетному виду. Базовую ступень напряжения принимаем U_Б=37 кВ.

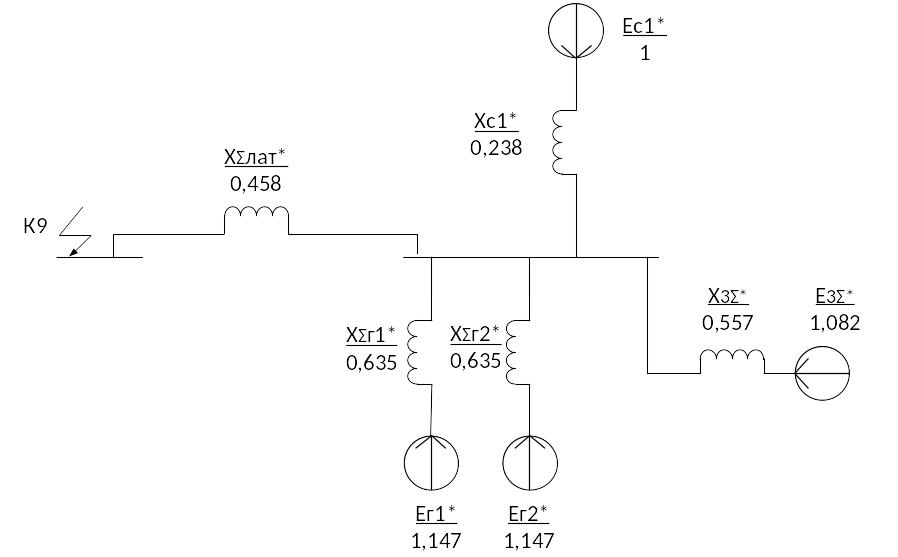

Рисунок 26. Расчетная схема

Преобразуем схему:

Рисунок 27.

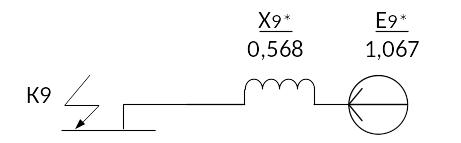

Рисунок 28.

Найдем действующее значение периодической составляющей тока КЗ в первый момент времени:

В именованных единицах:

кА

Рассчитаем апериодический и ударный ток.

По таблице П6.2 [1] найдем значения Т_а и k_у для группы трансформаторов, примыкающей к точке короткого замыкания:

Таблица 8- Значения Т_а для элементов схемы

Место КЗ	Та, с	ky
КЗ на присоединении вторичного напряжения к подстанции	0,06	1,85

Значение апериодической составляющей в начальный момент времени:

Значение апериодической составляющей тока КЗ в любой момент времени:

_{В относительных единицах:}

Значение апериодической составляющей тока КЗ в момент времени 0,3с:

Найдем ударный ток в месте повреждения:

В именованных единицах:

Рассчитаем действующее значение периодического тока КЗ спустя 0,3 с по методу типовых кривых.

Чтобы решить поставленную задачу необходимо знать ток КЗ от каждого источника в схеме. Для этого развернем полученную схему в обратном порядке.

Делаем проверку:

Делаем проверку:

Находим коэффициенты удаленности от точки КЗ:

,

,

,

.

По типовым кривым при найденным β для момента времени 0,3с находим коэффициенты γ. Так как все коэффициенты удаленности меньше 2, то можем считать, что для всех источников короткое замыкание является удаленным, а периодическая составляющая тока КЗ не затухает со временем:

Находим значение периодической составляющей тока КЗ в момент времени 0,3с:

Найдем значение периодической составляющей тока К3 в момент времени 0,3с в именованных единицах:

кА.

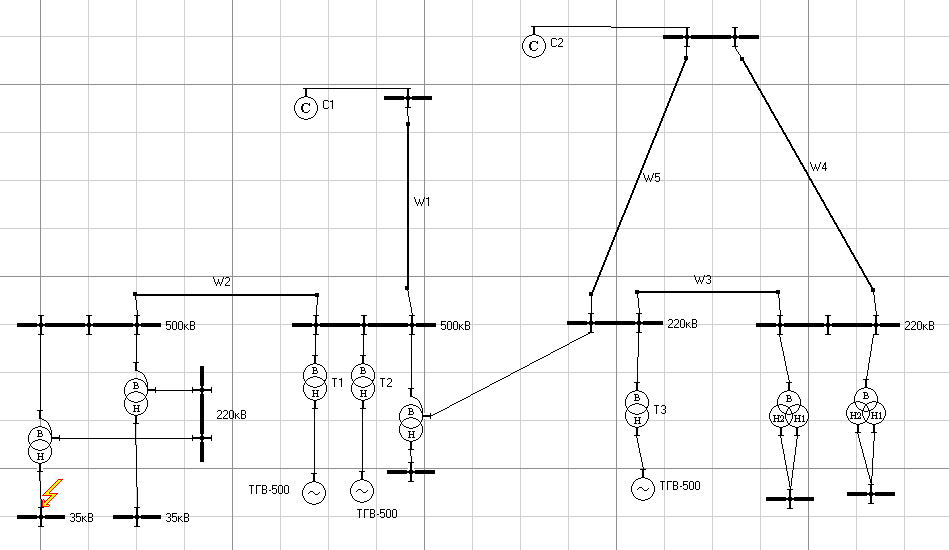

Проверим расчеты на ПЭВМ

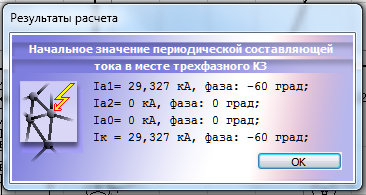

Рисунок 29.

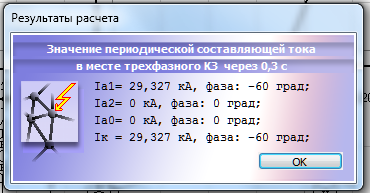

Рисунок 30. Проверка на ПЭВМ

Результаты расчета вручную и на ПЭВМ практически совпадают.

Таблица 9 – Сравнение результатов

	Вручную	ПЭВМ		Вручную	ПЭВМ
К-5	9,098	9,098	0	9,098	9,066	0,35
К-9	29,326	29,327	0,003	29,326	29,327	0,003

Погрешность в точке К-5 можно объяснить принятым допущением, что апериодическая составляющая не затухает со временем ( =1,095<2).

2 Расчет несимметричного короткого замыкания.

2.1 Расчет токов однофазного кз в точке к5.

Необходимо рассчитать действующее значение периодической и апериодической составляющих тока однофазного короткого замыкания для моментов времени 0 и 0,3 с, а также ударный ток короткого замыкания.

Расчёт выполняем в относительных единицах при выбранных выше базисных условиях.
