Подсистема 9: Устройство индикации

Профессия исполнителей: схемотехник. k_ПР = 2

Таблица 2.11.

Номер работы	Наименование работы	tk, нед	Ck, у.е.
90	Определение состава и видов отображения данных	5	20
91	Разработка дизайна и конструкции индикатора	2	5
92	Изготовление панели индикатора	4	15
93	Разработка алгоритма программно-аппаратной коммутации данных	2	8
94	Разработка схем и конструкции коммутатора данных	4	15
95	Изготовление коммутатора данных	3	10
96	Кодирование и отладка программы коммутации данных	2	20
97	Разработка и изготовление имитатора потока данных	5	15
98	Испытания устройства индикации в автономном режиме с использованием имитатора потока данных	9	40
99	Корректировка конструкторской документации по результатам испытаний	3	20

Примечания.

1. Имитатор потока данных создается для испытания устройства индикации в автономном режиме;

2. Целесообразна параллельная разработка и изготовление имитатора потока данных, панели индикатора и коммутатора данных;

3. Для выполнения работы 96 необходимы результаты работы 93

4. Целесообразно параллельно выполнять работу 96 и работы 94 и 95.

Порядок выполнения задания.

1. Постройте частные сетевые графики, обозначив дуги графа номерами работ и предварительно пронумеровав события частного сетевого графика общесистемного блока.

2. Постройте комплексный сетевой график, проведя сшивание частных сетевых графиков.

   1. События обозначьте в виде кругов, разделенных на 4 сектора;

   2. Окончательно пронумеруйте события;

   3. Над дугами графа проставьте длительности работ;

   4. В таблицы перечней работ внесите коды работ (пары индексов i,j).

3. Рассчитайте параметры времени событий, длительность критического пути. На сетевом графике обозначьте критический путь, впишите параметры событий.

4. Рассчитайте параметры времени работ. Расчет оформите в виде таблицы:

Задание			Код работы		Параметры работы
Номер работы k	tk, нед.	Ck у.е.	i	j	tРНij	tРОij	tПОij	tПНij	RПij	RСij

5. Проанализируйте ресурсы комплекса работ. Проанализируйте резервы времени работ.

6. Проведите оптимизацию комплекса работ методом «время – ресурсы». По возможности, добейтесь равенства времени выполнения подсистем, а в подсистемах – времени выполнения параллельных цепочек работ.

7. Перераспределение ресурсов производите порциями, кратными значению k_ПР. Если подсистемы в Вашем задании имеют одну и ту же профессию исполнителей, допустимо перераспределение ресурсов между подсистемами.

8. Постройте оптимизированный комплексный сетевой график в соответствии с требованиями пп. 2 и 3.

Пример по варианту №1

Частные сетевые графики

Профессия исполнителей: конструктор.
	Подсистема 0 Общесистемная разработка
Профессия исполнителей: схемотехник.
	Подсистема 1 Усилитель-преобразователь сигналов
Профессия исполнителей: программист.
	Подсистема 6 Программное обеспечение обработки данных

Вариант 1

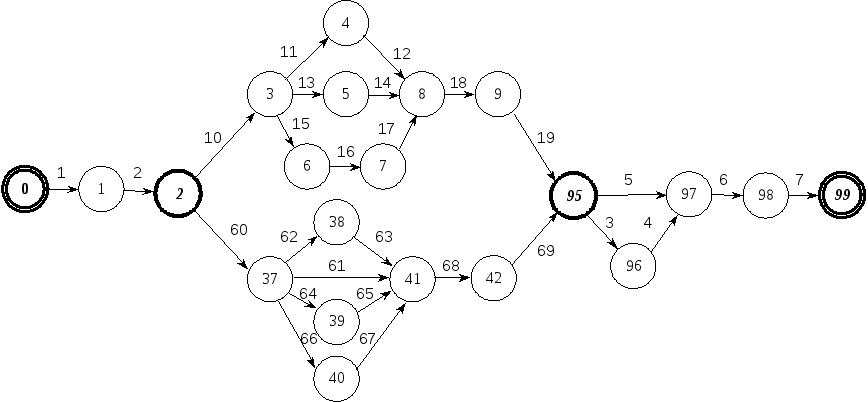

Топология комплексного сетевого графика.

14
