Бірінші тәжірибе

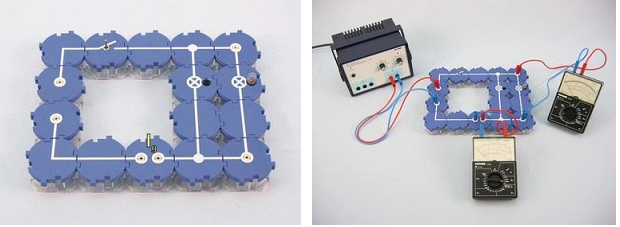

1.сур 2.сур

.Сур. көрсетілгендей модульдардан схема жинақталады. Схемаға екі көпканалды өлшеуіш құралды және тоқ көзін қосыңыздар 2 суретке сәйкес.Назар аударыңыздар,шам бастапқыда он параллельді тармақтың патронына бұралады.

Жол бастаушылардың параллельді қосуын зерттеу

ФЗ.7-9. 04.6

Бірінші тәжірибе

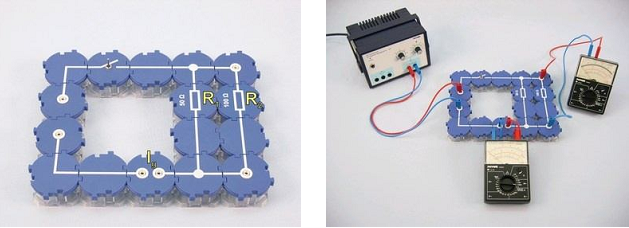

Сур.4 Сур.5

Екінші тәжірибе схемасының айырмашылығы тізбектің параллельді тармақтың жүктеме түрінде.Схеманы түрлендіріңдер,шам патрондарының модулін кедерге резисторларына 50 және100 Ом айырбастаңыздар.

Жұмысты орындау тәртібі

Сур.5 Сур.6

• 5сур.көп каналды өлшеуіш құрал көрсетілген сымдарды қалай құралға жалғауға болатының , оны кернеуді өлшеуіш ретінде пайдалануға болатының көрсетеді(вольтметр). Вольтметрді тіркеуге келтіру: 10В өлшеу шегін қойыңыздар.( тұрақты кернеу түрі,V-). Қызыл сымды (+)таңбалау бар құралдың ұяшығына, ал көкті (-)таңбалау бар құрал ұяшығына қосыңыздар.

• Тоқты (амперметр) өлшеу үшін қолданылатын көп шекті өлшегіш құралға сымдарды қалай қосу керек екенің 6 сур. көрсетілген. Қалыпты тоқты өлшеу үшін шкаланы таңдаңыздар. Қалыпты тоқты өлшеу шегі 300 мА бұл – ұсынылатын шкала.

Бірінші бөлім

• 1-2 сур.көрсетілгендей схеманы жинақтаңыздар.Патронға шамды бұраңыздар.Сөндіргішті тұйқтаңыздар.

Жол бастаушылардың параллельді қосуын зерттеу

ФЗ.7-9. 04.6

• Тоқтың қорек көзін қосыңыздар. 12 В кернеу мағынасын тоқ көзіне қойыңыздар. Шамдағы және одан өтетін тоқ кернеуін өлшеңіздер. Патронға екінші шамды бұраңыздар, тізбектегі тоқ кернеуінің жаңа мағынасын жазыңыздар. Тізбені үзіңіздер.

Екінші бөлім

• Электр тізбесіндегі шам патронды модульдерді модульді резисторларды айырбастаңыздар. 8 В кернеу мағынасын тоқ көзіне қойыңыздар және тізбені тұйықтаңыздар. Амперметр және вольтметрдің көрсеткіштерін алыңыздар.

• Т ізбекті ажыратыңыздар. Т-пішінді

модульді оң тармаққа алмастырыңыздар

және 7 сур. сәйкес схеманы жинаңыздар.

Бұл тармақтан алынған түзу қосатын модульді

Т-пішінді модуль бұрын болған орнына

Қойыңыздар (3 және 7 сур. салыстырыңыздар).

Тізбені тұйықтаңыздар. 100 Ом резисторынан

ағатын тоқты өлшеңіздер. өлшенген мағынаны

кестеге жазыңыздар.

• Тізбекті ажыратыңыздар. Т-пішінді

модульді сол тармаққа алмастырыңыздар

босаған түзу дәнекерлеуші модуль көмегімен он

тармақты тұйықтаңыздар. Тізбені тұйықтаңыздар. 7 сур.

50 Ом резисторынан ағатын тоқты өлшеңіздер. өлшенген мағынаны кестеге жазыңыздар.

• Қорек көзін сөндіріңіздер және электр тізбекті талқылаңыздар.
