Бронза.
с Sn оловянная: БрОФ10-1 - 10%Sn +1%P + 89% Cu
c Pb свинцовые: БрС30 - 30%Pb + 70%Cu
с Al алюминиевые: БрАЖН-10-1-1 - 10%Al + 1%Fe + 1%Ni +
88%Cu
с Be бериллевые: БрБ2 - 2%Be + 98%Cu
Свойства: твердые,
прочные сплавы с хорошими литейными
свойствами.
Высокое содержание Cu
высокая стоимость
(по сравнению с латунью)
И латуни и бронзы
сохраняют хорошую тепло-, электропроводность,
устойчивость к коррозии и др.
Алюминий
и его сплавы.
Основные свойства
алюминия:
tпл. =657С,=2.7 г/см3
+ Доступность, малый
удельный вес, высокая тепло- и
электропроводность, пластичность,
коррозионная стойкость.
очень низкая прочность (=100МПа,
в 10 раз меньше, чем у сталей), «никакие»
литейные качества – усадка, ликвации,
и пр.
Главная цель легирования:
повышение прочности, улучшение литейных
качеств.
МаркировкаА999
А95 А7 А0
примесей % 0.001
0.05 0.3 1
%Al 99.999
99.95 99.7 99
Деформируемые неупрочняемые сплавы.
A
l
+ Mg (АМг3 – 3%Mg)в
= 200 МПа
Al + Mn (АМц - ~ 1%Mn)
Цель легирования:
повышение прочности.
Назначение сплава:
слабонагруженные детали, полученные
обработкой давлением (штамповка,
прокатка, волочение, и т.д.).
Деформируемые упрочняемые сплавы.
Al + Cu + Mg – дюралюминий.
Упрочнение= закалка
(в=250МПа)
+ старение (в=500-550МПа)
При отжиге в=200Мпа
Отожженное
состояние сплава:
структура: - твердый раствор Cu в Al +- AlCu
Закалка:
образование пересыщенного
твердого раствора Cu в Al
Старение:
Старение– процесс
выдержки закаленного сплава при
нормальной (естественное старение)
температуре или повышенной (искусственное
старение).
Цель старения: активация
диффузии и образование внутри кристалла
зон с повышенной концентрацией легирующих
элементов без образования химических
соединений.

МаркировкаД2;
Д16; и т.п. (2, 16 – N сплава)

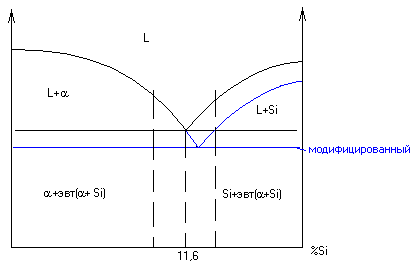

Алюминевые литейные сплавы.
Al + Si – силумин, Si <
13%

Si малорастворим в Al,
Al в Si практически не растворим.
Присутствие Si обеспечивает
удовлетворительные литейные свойства:
снижение температуры плавления, узкий
диапазон температур кристаллизации,
плотная отливка с малым количеством
дефектов.
в= 150 – 170 МПа
Причина понижения
прочности и пластичности – грубая
крупнозернистая эвтектика (+Si)
Улучшение структуры
– модифицирование:+ 0.5% Na или Liизмельчение эвтектика, снижение
температуры кристаллизации.
Маркировка АЛ4
(4 – N сплава)
