27.Структура модуля I-7041, принцип работы и схемы его подключения
Контроллер ROBO-3140, модули удаленного ввода-вывода серии I-7000 в сочетании с GoodHelp позволят получить вам законченное решение для систем автоматизации и сбора данных. Используя эти средства, можно создавать как простые и абсолютно автономные системы, так и сложные распределенные системы управления любыми объектами. При помощи всего одного контроллера ROBO-3140, нескольких модулей I-7000 и GoodHelp можно получить автономный локальный многоканальный регулятор с гибкой изменяемой структурой, рассчитанный на вашу конкретную задачу.

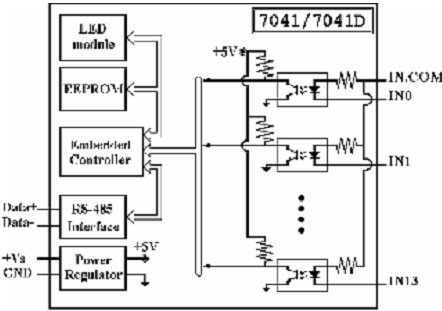

Модуль дискретного 14-канального ввода с изоляцией. 14 каналов дискретного ввода, все с изоляцией. Применена изоляция с общим истоком. Процессор совместим с 8051. Скорость передачи данных1200,2400,4800,9600,19200,38400,57600,115200 Бит/сек. Максимальное значение счетчиков 65535. Каналов измерения частоты/импульсов 14. Входная частота счетчика 0 - 100 Гц. Есть сторожевой таймер. Совместим с протоколом ADAM-4000. Напряжение питания 10 - 30 В. Энергопотребление 1.3 Вт.
Максимальная длина линии связи 1200 м. Интерфейс RS-485. Максимальное кол-во модулей в сети 2048. Рабочая температура - 20° +75°.
Схема подключения ко входу модуля источника сигнала с выходным каскадом на транзисторе с открытым коллектором:
28.Структура модуля I-7042, принцип работы и схемы его подключения.
Контроллер ROBO-3140, модули удаленного ввода-вывода серии I-7000 в сочетании с GoodHelp позволят получить вам законченное решение для систем автоматизации и сбора данных. Используя эти средства, можно создавать как простые и абсолютно автономные системы, так и сложные распределенные системы управления любыми объектами. При помощи всего одного контроллера ROBO-3140, нескольких модулей I-7000 и GoodHelp можно получить автономный локальный многоканальный регулятор с гибкой изменяемой структурой, рассчитанный на вашу конкретную задачу.
13-канальный модуль дискретного вывода с открытым коллектором. Конструкция - Модуль с последовательным интерфейсом. Монтаж на DIN рейку. Пластиковый корпус. Интерфейс - RS-485 Скорость передачи данных - 1200,2400,4800, 9600,19200,38400,57600,115200 Бит/сек Макс. количество модулей в сети 2048 Каналов дискретного вывода – 13 Гальваническая изоляция 3750 В .
Схема подключения к модулям, имеющим выходные каскады на транзисторах с открытым коллектором. Примечание: В случае подключения к выходу модуля индуктивной нагрузки (например, обмотки реле), необходимо использовать защитный диод для защиты от противодействующей ЭДС.
29.Структура модуля I-7050, принцип работы и схемы его подключения.
Контроллер ROBO-3140, модули удаленного ввода-вывода серии I-7000 в сочетании с GoodHelp позволят получить вам законченное решение для систем автоматизации и сбора данных. Используя эти средства, можно создавать как простые и абсолютно автономные системы, так и сложные распределенные системы управления любыми объектами. При помощи всего одного контроллера ROBO-3140, нескольких модулей I-7000 и GoodHelp можно получить автономный локальный многоканальный регулятор с гибкой изменяемой структурой, рассчитанный на вашу конкретную задачу.
Модуль дискретного 7-канального ввода и 8-канального вывода. Конструкция - Модуль с последовательным интерфейсом. Монтаж на DIN рейку. Пластиковый корпус. Интерфейс - RS-485 Скорость передачи данных - 1200,2400,4800,9600,19200,38400, 57600, 115200 Бит/сек. Макс. количество модулей в сети 2048 Каналов дискретного ввода – 7. Каналов дискретного вывода – 8. Каналов измерения частоты/импульсов - 7.
Схема подключения ко входу модуля источника сигнала с выходным каскадом на транзисторе с открытым коллектором:
Схема подключения к модулям, имеющим выходные каскады на транзисторах с открытым коллектором. Примечание: В случае подключения к выходу модуля индуктивной нагрузки (например, обмотки реле), необходимо использовать защитный диод для защиты от противодействующей ЭДС.
