3.3 Определение физических свойств древесины

К основным физическим свойствам древесины относят: плотность, влажность и связанные с ней изменения (усушку, разбухание, растрескивание и коробление), гигроскопичность, теплопроводность, электро-, звукопроводность и др.

При проведении лабораторной работы по данной теме ограничимся определением влажности и плотности древесины.

3.3.1 Определение влажности (гост 16483.7)

Влажность древесины определяют в процентах по отношению к массе абсолютно сухого образца. Образцы (не менее 3-х) имеют форму прямоугольной призмы с основанием 20х20 мм и высотой вдоль волокон 30 мм.

Образцы взвешивают с погрешностью не более 0,01 г и помещают в сушильный шкаф с температурой (103±2) °С и высушивают до постоянной массы, периодически взвешивая. Высушивание считают законченным, когда для каждого образца разность между результатами двух последних взвешиваний будет не более 0,01 г.

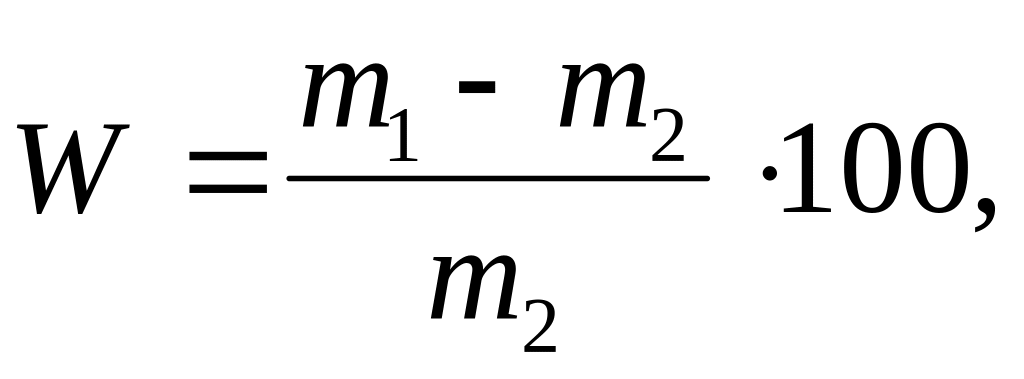

Влажность образцов (_W) в процентах вычисляют с округлением не более 1% по формуле:

где - масса образца до высушивания, г; - масса образца после высушивания, г.

Результаты испытаний и расчетов заносят в таблицу 1

Таблица 1 Определение влажности древесины

Маркировка образца	Масса, г			Влажность древесины, %
	образца до высушивания	образца после высушивания	испарившейся воды

3.3.2 Определение плотности древесины (гост 16483.1)

Плотность древесины при влажности в момент испытания (отношение массы образца к его объему) определяют на образцах (не менее 16 шт) в форме прямоугольной призмы с основанием 20´20 мм и длиной вдоль волокон 30 мм. Размеры поперечного сечения и длину (a, b, l) измеряют штангенциркулем с точностью до 0,1 мм по осям симметрии образцов. Объем образца вычисляют с точностью до 0,01 см³. Сразу после измерения образец взвешивают на технических весах с точностью до 0,01 г и вычисляют его плотность (W):

где - масса образца при влажности W, г; - объем образца при влажности W, см³.

Результат вычисляют и округляют до 0,005 г/см³ (5 кг/м³).

Найденную плотность пересчитывают на влажность 12 % (стандартную) по формуле:

где K - коэффициент объемного разбухания. Для ориентировочных расчетов коэффициент K может быть принят равным:

- 0,85·10^-3ρ_W при измерении плотности в килограммах на кубический метр;

- 0,85ρ_W при измерении плотности в граммах на кубический сантиметр.

Результаты испытаний и расчетов заносят в таблицу 2.

Таблица 2 - Определение плотности образцов древесины

при влажности в момент испытания

Размер образцов, мм			Масса образцов, г	Влажность W, %	Коэффициент объемного разбухания, К	Плотность, кг/м3
						при влажности
a	b	l				в момент испытания	12 %
