Глава 4. Векторная графика
Изображение, созданное в векторных программах, основывается на математиче- ских формулах, а не на координатах пикселов. Поэтому векторные файлы содержат наборы инструкций для построения геометрических объектов — линий, эллипсов, прямоугольников, многоугольников и дуг (рис. 4.1). В соответствии с этим основу векторных изображений составляют разнообразные линии или кривые, называемые векторами, или, по-другому, контурами. Каждый контур представляет собой независимый объект, который можно редактировать: перемещать, масштабировать, изменять. В соответствии с этим векторную графику часто называют также объектно- ориентированной графикой.
Рис. 4. 1.Примитив векторного файла
Особенноститерминологии
Каждый тип компьютерной графики имеет свою терминологию, математический
аппарат и характерный для него набор инструментальных средств. Поэтому, несмотря на большое количество представленных на рынке векторных программ, все они в той или иной мере включают в свой состав общий базовый набор инструментальных средств.
В этой главе приведеы с базовые термины и понятия векторной графики,
составляющие ядро любой современной векторной программы. Основная сложность в реализации этой задачи - разнообразие терминов, используемых и различных программах для обозначения одних и тех же понятий. Ситуация еще более осложняется при переходе к локализованным версиям оригинальных продуктов. Даже в случае локализации различных версий одной и той же программы ни переводчики, ни редакторы не заботятся о сохранении преемственности в терминологии. Поэтому для профессиональной работы с графикой важно составить представление об особенностях используемой терминологии и базовых примитивах векторной графики.
Средства создания векторных изображений
Векторные изображения могут быть созданы несколькими видами программ.
Программами векторной графики.
Программами САПР, типичным представителем которых является программа AutoCAD. Ее векторный формат — DXF (Dynamic Exchange Format) понимается многими современными программами.
Специализированными программами конвертирования растровых изображений в векторные. (CorelTrace 9 и Adobe Streamline).
К векторным объектам относятся также текст и PostScript-контуры вроде тех, которые можно найти также в файлах, созданных с помощью текстовых процессов типа
MS Word или программ верстки типа PageMaker.
На платформе Windows наибольшее распространение из программ векторной гра- фики получил редактор
Векторные редакторы и программы САПР являются наилучшим средством для построения шрифтовых и высокоточных графических объектов, таких как, например, конструкторские чертежи. Для таких иллюстраций принципиально важное значение имеет сохранение четких, ясных контуров независимо от размера изображения. Как правило, в векторном редакторе создается заготовка, затем она масштабируется до нужного размера и переводится в необходимый нам формат изображения.
Когда вы выводите на печать изображение, созданное в векторной программе
(рис. 4.2), его качество зависит не от исходного разрешения изображения, а определяется разрешающей способностью устройств вывода (монитора, принтера, плоттера и т. п.). Именно благодаря тому, что качество векторного изображения не связано с разрешением, файлы векторных изображений имеют, как правило, меньший объем по сравнению с файлами растровых редакторов.
Рис. 4.2. Увеличение масштаба векторного изображения не приводит к ухудшению его качества (в отличие от растрового изображения)
На рис. 4.3 - 4.4 приведена еще пара примеров, демонстрирующих возможности векторной графики.

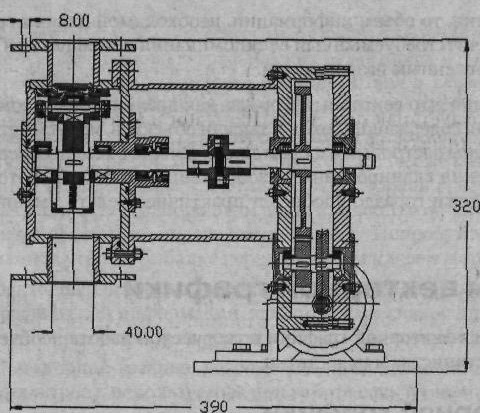

Рис. 4.3. Векторная графика в системах автоматизированного проектирования
Рис. 4.4. Представленные здесь различные гарнитуры векторных шрифтов TrueType (Unicode) имеют расширение TTF
