14. Подготовка поверхности для наклейки иллюстраций

Предварительно на переплетной крышке выполняется блинтовое тиснение штампом-плашкой соответствующего размера, которое позволяет точно в нужном месте наклеивать иллюстрацию, обеспечивает полный контакт клеевого слоя с материалом крышки, предохраняет иллюстрацию от повреждений при транспортировке и пользовании книгой. Глубина тиснения должна быть несколько больше толщины бумаги иллюстрации, чтобы плоскость приклеенной иллюстрации располагалась ниже лицевой поверхности крышки. Вокруг плашки иногда предусматривают тиснение окаймляющей рамки или орнамента.

При малых тиражах промазка изнаночной стороны и наклейка иллюстраций выполняются вручную, при средних тиражах промазку выполняют на клеемазальной машине типа БКОУ (Харьковский ЗПМ, Украина), которую устанавливают в голове ленточного транспортера, доставляющего заготовки к рабочим местам переплетчиков.

Наклейка иллюстраций применяется при изготовлении изданий подарочного типа, изданий по искусству при оформлении переплетных крышек типов 7 и 8.

17. Ширина расстава. Расчет расстава при гибком отставе. Материал для отстава.

18. Требования к переплетным материалам

19. Коробление переплетных крышек, факгоры, влияющие на коробление.Способы

устранения коробления.

15. Типы обложек. Определение размеров обложек

1- обложка для крытия в накидку (шитье проволокой вразъём)

2- обложка для обыкновенного крытия

3-обложка для крытия в роспуск

4-обложка составная из 3-х деталей.

*Определение размеров обложек определяется форматом готового изделия, толщиной блока.

*Размеры доли бумажного листа определяется по формуле

Ф=(А*Б)/Д где,

А- ширина бумажного листа

Б- высота бумажного листа

Д-доля листа

Д=х*у

Х,у- наибольшие множители доли бумажного листа

Расчет размеров обложек

Все размеры по необрезанному блоку

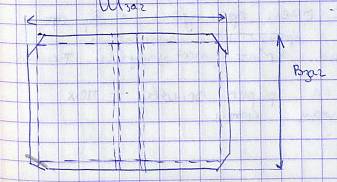

Рис. 6 Обложка тип № 1,2,3

Шз=2Шнеобркз блока+Тбл+2Шмз

16. Типы переплетных крышек. Определение размеров деталей переплетных крышек

Тип 5- составная переплетная крышка

Тип 6- крышка из одной детали

Тип7- цельно крытая переплетная крышка

Тип8- составная переплетная крышка с накладными сторонками и накладным корешком

Тип9- составная крышка с накладными сторонками и окантованным корешком.

Определение размеров деталей переплетных крышек:

  • Ширина кантов, ширина склейки корешка со сторонками, величина отступов приклейки покровного материала по отношению к краю картонных сторонок определяется исходя из эстетических соображений и соображений прочности

  • Ширина расставов зависит от ширины материала отстава и картонных сторонок

  • Толщина картона для сторонок должна выбираться в соответствии с толщиной блока

Расчет деталей переплетных крышек.

Размеры готовых обложек и крышек определяются форматом издания, толщиной блока или длиной дуги корешка и толщиной материалов крышки. Важный показатель — ширина расставов — зависит от толщины материала отстава и картонных сторонок. Последняя же должна выбираться в соответствии с толщиной блока и группой издания по формату.



Размерные показатели для расчетов деталей переплетной крышки

Формат

Кп (мм)

Кв-н (мм)

Шз (мм)

Шс (мм)

О (мм)

Малый

3

2

15

10

4

Средний

4

3

15

12

4

Крупный

5

4

15

14

5

Кпкант передний Кв-нкант верхний-нижний Шзширина загибки покровного материала Шсширина склейки корешкового материала со сторонками для тип №5 О – отступ покровного материала от края сторонки для тип №5

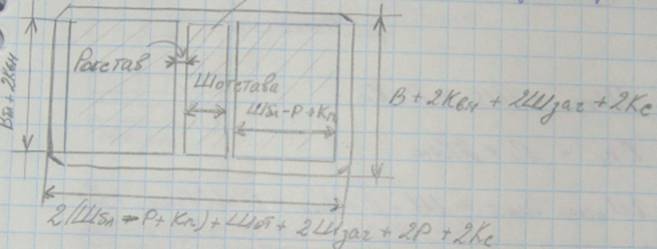

Рис.1 переплет № 7



1 Ширина-расстав+кант передний

2 Высота=высота блока+2 канта (верхний и нижний)

3 Высота материала=Высота+2 канта в-н+2Шз+2Кс(толщина картоно-сторонки)

4 Высота отстава= Вобрез блока+2Кв-н – 1мм

5 Ширина отстава=длина дуги кругленного корешка(Lк)=длина дуги кругленного корешка с отогнутыми фальцами(Lkoф)=толщина блока(Тбл)

Ширина заготовки покровного материала (Шпм)=2Кс+2Шз+Шо+2Кп+2Ш (обрезанного блока)

Р ис.2 переплет № 5



2Кс+корешковый материал+отстав = штуковка

Шс – ширина склейки

Шкс = Шб-расстав+Кп

Вкс=Высота+2Кв-н

Впм=В+2Квн+2Шз+2Кс

Шпм=Ш-расстав+Кп-отступ+Шз+Кс

Шкм=Шо+2расстава+2Шс



Рис. 3 Переплет тип №8 с накладными сторонками и накладным корешком

Вкс=высота обрез блока+2Кв-н

Высота заготовки(пм)=В+2Кв-н+2Шз+2Кс

1 Шпм=Шблока-расстав+Кп+2Шз+2Кс



Рис.4 корешок

Шкм=Шо+2расстава+2Шс (Шс=15мм)



Рис.5 интегральный переплет

Штрих – биговка

Вз=В обрез блока+2Кв-н+2Шз+2Кз(картоно-заготовки)

Шз=Шо+2(Шб+Шз+Кп+Кз)
