37.Приборы для измерения угловых перемещений.

Угловые измерения производят для того, чтобы определить в пространстве взаимное положение точек местности. Для определения планового положения точек измеряют гори­зонтальный угол. Под горизонтальным углом пони­мают двухгранный угол между плоскостями N и Р. Для определения превышений между точками измеряют верти­кальные углы (углы наклона). Под вертикальным углом понимают угол между стороной и ее проекцией на горизонтальную плоскость.

Измерение углов на местности реали­зуется в угломерном приборе, называемом теодолитом.

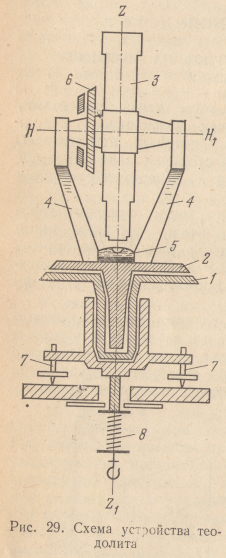

Теодолит имеет металлический или стеклянный круг, называ­емый лимбом, по скошенному краю которого нанесены деления от 0 до 360°. Счет делений идет по ходу часовой стрелки. Центр лимба уста­навливается на отвесной линии, проходящей через вершину измеряемого угла. На плоскость лимба проектируются стороны О А и ОВ измеряемого угла. При измерении угла лимб неподвижен и горизонтален.

Над лимбом помещена вращающаяся вокруг отвесной линии верхняя часть теодолита, содержащая алидаду и зрительную трубу. Буссоль служит для измерения магнитных азимутов и румбов. Штатив пред­ставляет собой треногу с металлической головкой.

Теодолиты различаются по точности измерения углов, материалу изготовления кругов лимбов и конструктивным особенностям при­бора. По назначению различают теодолиты маркшейдерские, проекти­ровочные, кодовые, специальные и универсальные. По материалам изготовления кругов и по устройству отсчетных приспособлений теодолиты подразделяют на две группы: 1) с ме­таллическими лимбами и верньерными отсчетными устройствами; 2) со стеклянными лимбами и оптическими отсчетными устройствами (оптические теодолиты). По конструкции теодолиты делятся на повторительные и про­стые.

Теодолит-тахеометр ТТ-5 до последнего времени являлся одним из распространенных инструментов этого типа. Увеличение зрительной трубы 25,2, поле зрения 1°25'.

На базе теодолита ТТ-5 сконструирован теодолит-тахе­ометр проектировочный ТТП. Он, в отличие от ТТ-5, снабжен окулярной насадкой, позволяющей визировать при боль­шом наклоне трубы, а также накладным уровнем с ценой деления 15", устанавливаемым на горизонтальную ось вращения трубы. Теодолитом ТТП можно производить геометрическое нивелирование и, имея накладной уровень, более точно проектировать высокие то­чки на горизонтальную плоскость и строить отвесные линии.

Высокоточный теодолит TI предназначается для развития государственных геодезических сетей, построения специ­альных геодезических сетей как основы для точных разбивочных работ и изучения деформаций сооружений, а также при установке и монтаже оборудования угловыми методами.

В этом теодолите применяется астрономическая зрительная труба с внутренней фокусировкой. Для повышения точности визи­рования имеется оптический окулярный микрометр. Отсчетное уст­ройство — оптический микрометр.

Точные теодолиты Т2, Т5 предназначаются для изме­рения горизонтальных и вертикальных углов в триангуляции и полигонометрии 3 и 4 классов, а также аналитических сетях 1 и 2 разрядов; они могут быть использованы также при строительстве сооружений, изучении их деформаций, монтаже машин и заводского оборудования.

Технические теодолиты Т15и ТЗО (рис. 40, а) применяются для проложения теодолитных и тахеометрических хо­дов, плановых и высотных съемок, при рекогносцировочных и изы­скательских работах.

Оптический теодолит Тhео-010 используется для по­строения специальных опорных сетей повышенной точности, выпол­нения высокоточных разбивочных работ на строительной площадке, прецизионного монтажа оборудования и наблюдений за деформа­циями сооружений.
