21. Водозаборы на реках с недостаточными глубинами.

При недостаточных глубинах на реках предусматриваются мероприятия для увеличения глубины у места водозабора:

- создание подпора и местного повышения уровня воды;

- углубление дна реки у водозабора и обеспечение стабильности полученных глубин.

В первом случае устраивают струенаправляющие дамбы, полузапруды и плотины.

Плотины могут быть глухими водосливными или с затворами в водопропускных окнах. Последними можно не только поднимать уровень воды у водозабора, но и создавать водохранилище для сезонного регулирования стока.

Во втором случае в месте установки водоприемника делается прорезь для углубления дна реки и продольная струенаправляющая дамба, обеспечивающая создание незаиляющих скоростей в протоке у прорези и поддержание стабильности полученных глубин.

22. Водозаборы на горных реках.

Специфика забора воды из горных рек обусловлена особенностями режима их течения, к которым можно отнести:

- большие скорости течения;

- малые глубины;

- большое количество взвешенных и крупных донных наносов;

- часто большая шугоносность;

- в период ливней возможны сели;

- резкие колебания уровней воды, иногда даже в течение суток.

Для обеспечения надежного забора воды в условиях малых глубин часто приходится создавать искусственный подпор (плотины), устройства, препятствующие вовлечению донных наносов, и отстойники, для осаждения вовлеченных взвесей.

Широкое применение на водозаборах из горных рек нашли донные решетчатые водоприемные устройства.

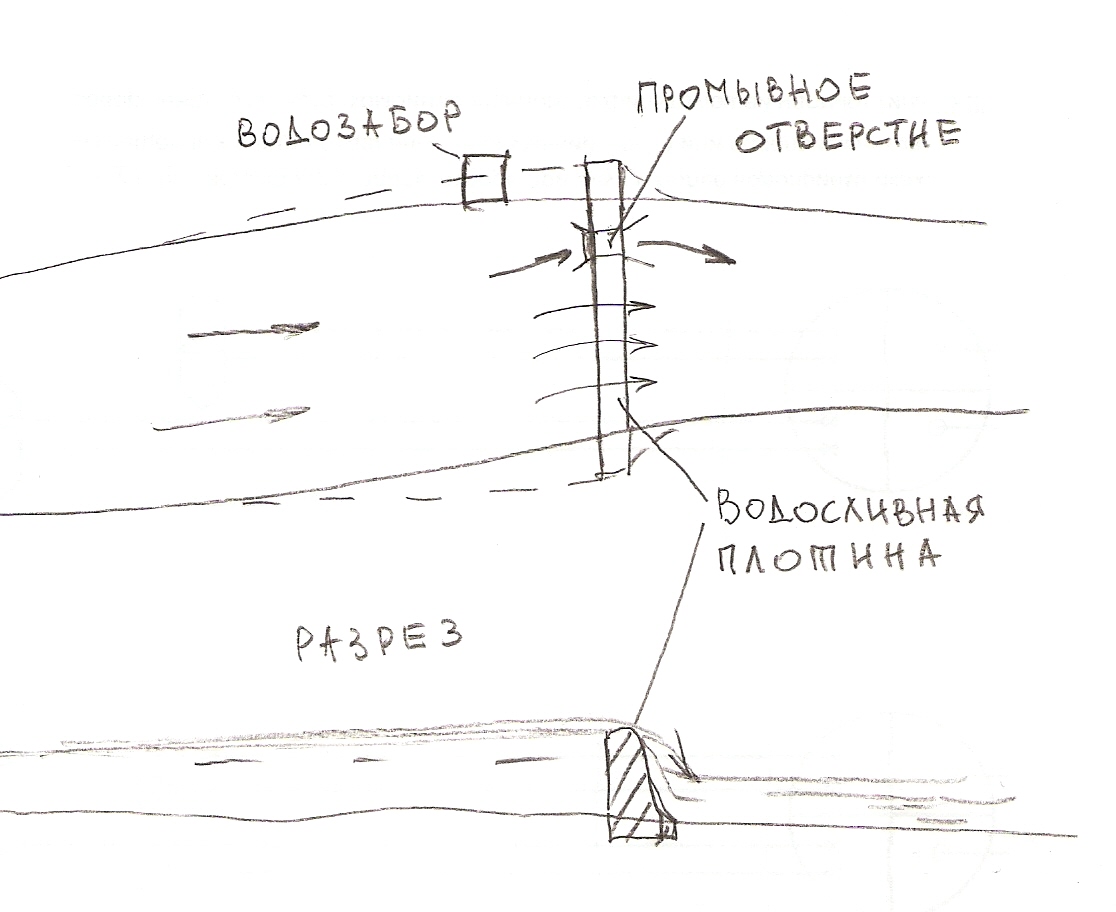

Водозабор с низкой водосливной плотиной и решетчатым водоприемником

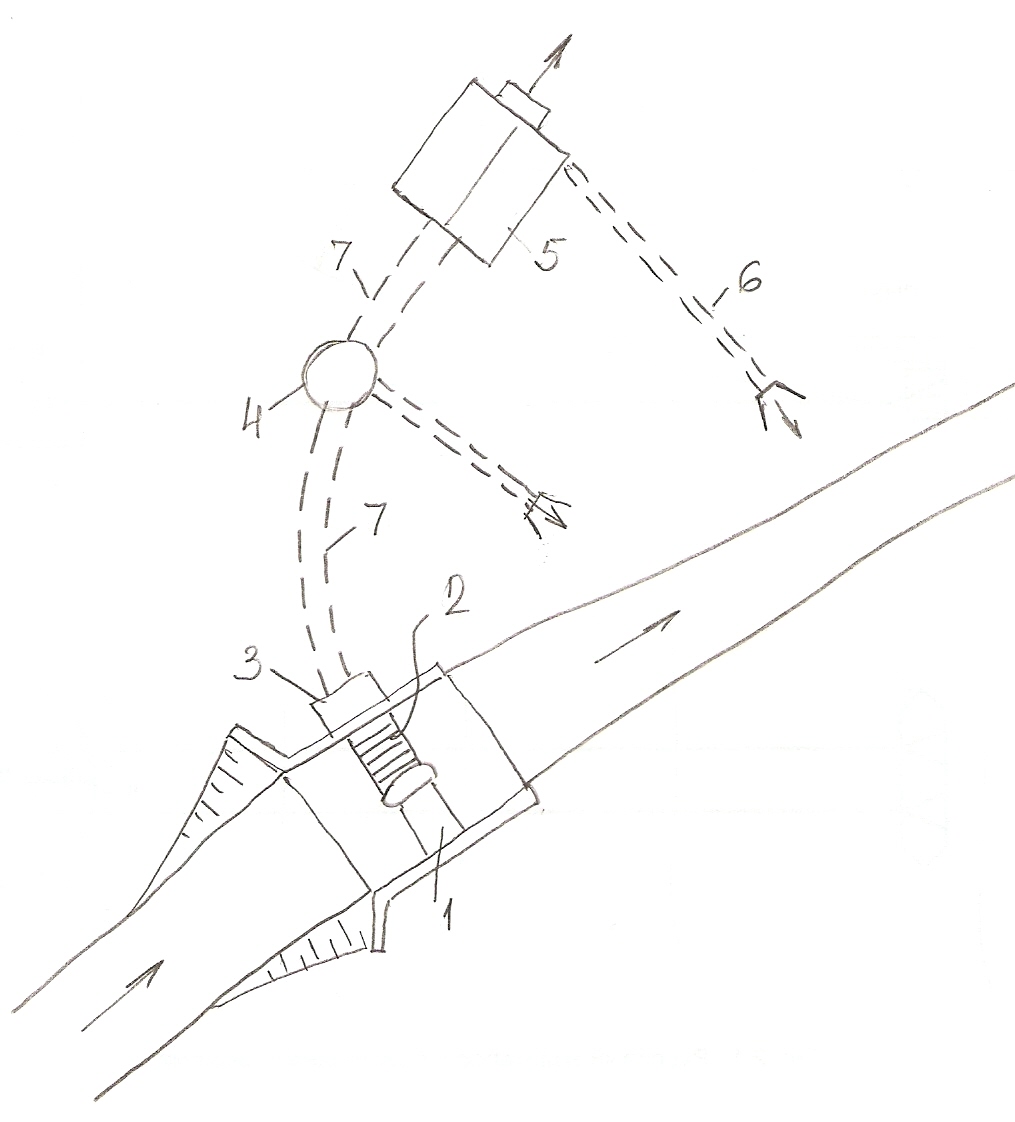

1 – водосливная часть плотины; 2 – водоприемная (решетчатая) часть плотины; 3 – водоприемная камера; 4 – камера-регулятор; 5 – отстойники; 6 – сброс промывной воды от отстойников; 7 – подающие водоводы

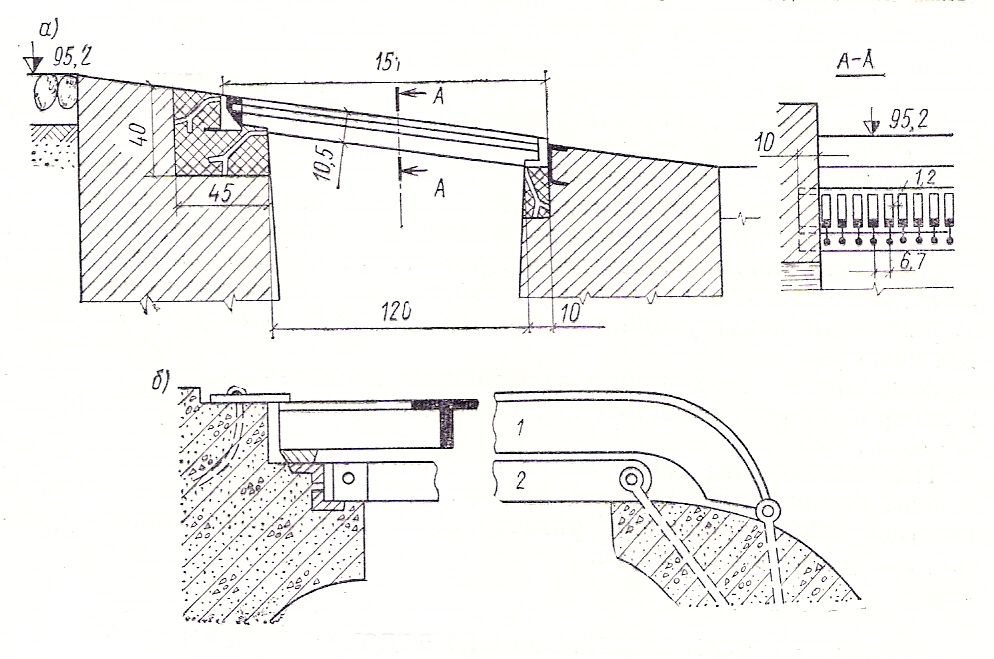

Конструкции донных решетчатых водоприемных устройств

Водозабор с плотиной и обводным каналом

1 – плотина с затворами; 2 – обводной канал; 3 – наносоперехватывающая камера; 4 – береговой водозабор; 5 – затвор; 6 – сбросной канал

23. Водозаборы из озер.

К особенностям забора воды из озер относится:

- наличие волнения и воздействия волн на водозаборные сооружения;

- взмучивание наносов в прибрежной зоне во время бурь;

- вероятность появления обрастателей.

Тип водоприемников зависит от типа озер, подразделяемых на три категории: небольшие озера; большие и глубокие озера; большие, но неглубокие озера.

На небольших озерах в системах малой производительности применяют самые простые водоприемные устройства с самотечными линиями и трубчатым оголовком, вынесенным в озеро на большое расстояние от берега с максимально возможной глубиной.

На больших и глубоких озерах хозяйственно-питьевые водозаборы, устраивают так, чтобы можно было забирать воду с постоянной температурой без механических и биологических загрязнений. С этой целью приемные отверстия размещают ниже уровня воды на значительную глубину (6 – 10 м). В зависимости от рельефа берега водозаборы могут быть руслового или берегового типа.

Значительные затруднения для устройства водозаборов на озерах создает зде ледовый фактор и, в частности, дрейфовые перемещения льда, а также связанные с ними забивки прибрежной зоны торосистыми льдами.

Для этих условий место приема воды располагают в озере на значительных (1– 6 км) расстояниях от берега и на глубинах, не меньших 8-12 м.

Затопленные водоприемники выполняют защищенными с большой площадью водоприемных отверстий (скорость входа воды принимается не более 0,05 м/с).

Затопленные водоприемники выполняют защищенными с большой площадью водоприемных отверстий (скорость входа воды принимается не более 0,05 м/с).

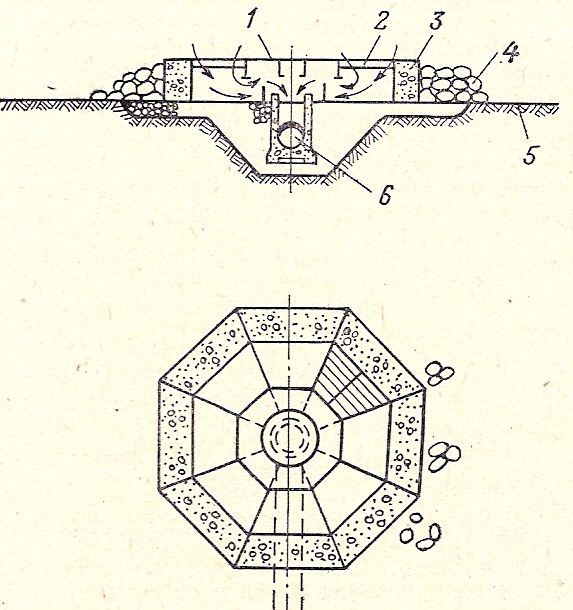

Затопленный водоприемник с вертикальным входом воды

1 - плита перекрытия, опирающаяся на радиальные перегородки; 2 – деревянные решетки водоприемных окон; 3 - бетонный кольцевой массив; 4 - кладка из камня; 5 - дно озера; 6 - вход в самотечную трубу

Для водоприемников средней производительности, требующих большой площади водоприемных отверстий, целесообразно применять схемы с вихревыми камерами и возможностью эффективной обратной промывки. Металлические элементы водоприемных отверстий покрывают резиной для предотвращения обмерзания.

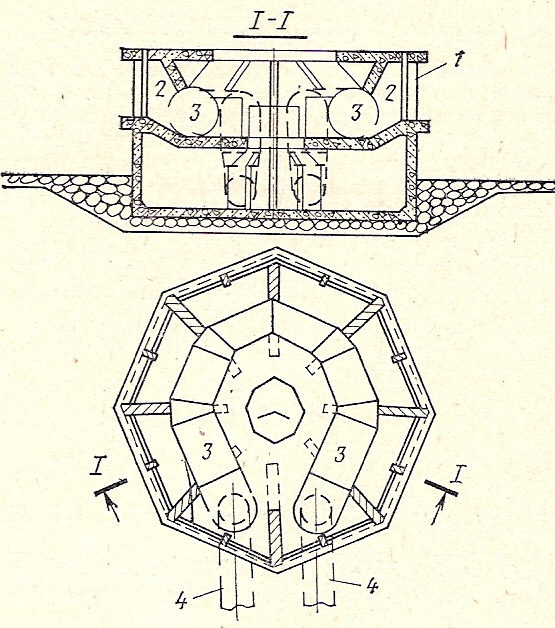

Затопленный водоприемник с изогнутыми вихревыми камерами

1 – сороудерживающие решетки (фильтрующие кассеты); 2 - приемная бункерная камера; 3 – вихревые камеры; 4 - самотечные трубы

Для водоснабжения очень больших объектов устраивают незатопляемые водоприемники островного типа (крибы), которые должны быть рассчитаны на действие нагрузок от дрейфующих ледяных полей.

В крибе предусматриваются помещения для склада и обслуживающего персонала, а также прожектора и сигнальная сирена (на случай тумана).
