4.5.5 Деление таблиц на части
4.5.5.1 При делении таблицы на части слово «Таблица», ее номер и наименование помещают только над первой частью таблицы, а над другими – курсивом слова «Продолжение таблицы» или «Окончание таблицы» с указанием ее номера (см. рисунок 2). При этом нижнюю горизонтальную черту, ограничивающую таблицу, не проводят.
Таблица
В миллиметрах
Номинальный диаметр резьбы болта (винта, шпильки) |
Внутренний диаметр шайбы d |
Толщина шайбы |
|||||
легкой |
нормальной |
тяжелой |
|||||
а |
b |
а |
b |
а |
b |
||
2,0 |
2,1 |
0,5 |
0,8 |
0,5 |
0,5 |
- |
- |
3,0 |
3,1 |
0,8 |
1,0 |
0,8 |
0,8 |
1,0 |
1,2 |
4,0 |
4,1 |
1,0 |
1,2 |
1,0 |
1,2 |
1,2 |
1,6 |
Окончание таблицы
В миллиметрах
Номинальный диаметр резьбы болта (винта, шпильки) |
Внутренний диаметр шайбы d |
Толщина шайбы |
|||||
легкой |
нормальной |
тяжелой |
|||||
а |
b |
а |
b |
а |
b |
||
42,0 |
42,5 |
- |
- |
9,0 |
9,0 |
- |
- |
45,0 |
45,0 |
- |
- |
9,5 |
9,5 |
- |
- |
Рисунок 2
4.5.5.2 Таблицы с небольшим количеством граф допускается делить на части и помещать рядом друг с другом, отделяя их двойной линией (см. рисунок 3).
Таблица
Диаметр стержня крепежной детали, мм |
Масса 1000 шт. стальных шайб, кг |
Диаметр стержня крепежной детали, мм |
Масса 1000 шт. стальных шайб, кг |
1,1 |
0,045 |
2,0 |
0,192 |
1,2 |
0,063 |
2,5 |
0,350 |
1,4 |
0,111 |
3,0 |
0,553 |
Рисунок 3
4.5.6 Графу «Номер по порядку» в таблицу включать не допускается.
При необходимости нумерацию показателей указывают в первой графе таблицы перед их наименованием (см. рисунок 4).
Перед числовыми значениями величин и обозначением типов, марок и т.п. продукции порядковые номера не проставляют.
4.5.7 Обозначение единицы величины, общее для всех данных, указывают после наименования соответствующего показателя (см. рисунки 4 и 5).
Таблица
Наименование показателя |
Значение показателя для марки |
|
А |
Б |
|
1 Плотность, кг/м3, не более |
75 |
80 |
2 Сжимаемость, %, не более |
20 |
15 |
3 Водопоглощение, % по массе, не более |
30 |
25 |
Рисунок 4
Таблица
Рисунок 5
4.5.8 Если необходимо привести числовые значения одного показателя в разных единицах величины, то их следует размещать в соответствии с рисунком 6.
Таблица
Рисунок 6
Допускается приводить числовые значения одного показателя в разных единицах величины в одной графе в соответствии с рисунком 7.
Таблица
Наименование показателя |
Значение показателя для патронов калибра |
|||
12 |
16 |
20 |
||
Давление пороховых газов в патроннике ствола, МПа (кгс/см2), не более |
среднее |
65 (663) |
68 (694) |
72 (734) |
наибольшее |
70 (714) |
74 (755) |
79 (806) |
|
Масса дробового заряда, г |
От 30 до 36 включ. |
От 26 до 30 включ. |
От 23 до 27 включ. |
|
Рисунок 7
4.5.9 Обозначения единиц плоского угла следует указывать в соответствии с рисунком 8.
Таблица
a |
b |
3°5¢30" |
6°30¢ |
4°23¢50" |
8°26¢ |
5°30¢20" |
10°30¢ |
Таблица
a |
b |
3°5¢30" |
6°30 |
4°23¢50" |
8°26 |
5°30¢20" |
10°30 |
Рисунок 8
4.5.10 Если все показатели, приведенные в графах таблицы, выражены в одной и той же единице величины, то данную единицу приводят над таблицей справа в соответствии с рисунком 2.

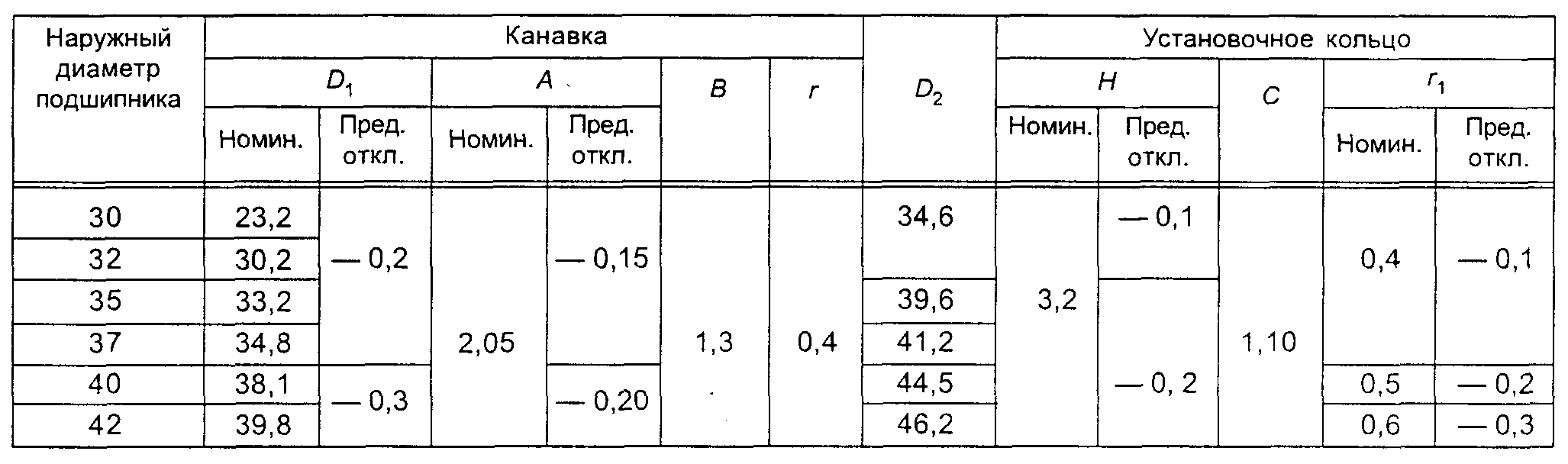

Если в большинстве граф таблицы приведены показатели, выраженные в одних и тех же единицах величин, но имеются графы с показателями, выраженными в других единицах величин, то такую таблицу следует выполнять в соответствии с рисунком 9.
4.5.11 Для сокращения текста заголовков наименования параметров заменяют буквенными обозначениями, установленными в ГОСТ 2.321 или другими обозначениями (если они пояснены в тексте).
Параметры с одним и тем же буквенным обозначением группируют последовательно, в порядке возрастания их номеров (см. рисунок 9).
Таблица
Размеры в миллиметрах
Рисунок 9
4.5.12 Если ограничительные слова: «более», «не более», «менее», «не менее» и др. относятся ко всем значениям показателя, то их следует размещать в соответствии с рисунками 4, 7, 9.
4.5.13 Числовые значения величин, одинаковые для двух и более строк, указывают один раз в соответствии с рисунком 10.
Таблица
В миллиметрах
Рисунок 10
В обоснованных случаях допускается указывать один раз числовые значения одного показателя, одинаковые для двух и более граф (см. рисунок 11).
Таблица
Наименование показателя |
Значение показателя для марки |
|
А |
Б |
|
Время высыхания до степени 1, мин, не более |
30 |
40 |
Адгезия пленки, балл, не более |
2 |
|
Термоустойчивость, °С, не менее |
80 |
95 |
Рисунок 11
4.5.14 Предельные отклонения, относящиеся ко всем числовым значениям величины показателя, помещенным в одной графе, указывают в соответствии с рисунком 12.
4.5.15 Текст, повторяющийся в строках одной и той же графы и состоящий из одиночных слов, чередующихся с цифрами или буквенными обозначениями, заменяют кавычками в соответствии с рисунком 12.
Таблица
Рисунок 12
Если повторяющийся текст состоит из двух и более слов, при первом повторении его заменяют словами «То же», а далее кавычками.
Если повторяется лишь часть фразы, то допускается эту часть заменять словами «То же» с добавлением дополнительных сведений.
При наличии горизонтальных линий текст необходимо повторять.
Не допускается заменять кавычками:
- повторяющиеся в таблице цифры;
- математические знаки;
- знаки процента и номера;
- обозначения марок материалов и типоразмеров продукции;
- обозначения ссылочных стандартов.
4.5.16 При отсутствии отдельных данных в таблице следует ставить прочерк (тире) в соответствии с рисунком 2.
4.5.17 При указании в таблицах последовательных интервалов чисел, охватывающих все числа ряда, перед числами пишут «От… до… включ.», «Св. … до… включ.» (см. рисунки 7 и 13).
Таблица
В миллиметрах
Рисунок 13
При указании в таблицах интервала, который охватывает любые числа, расположенные между крайними числами этого интервала, ставят тире (см. рисунки 5 и 6).
4.5.18 Числовое значение показателя проставляют на уровне последней строки наименования показателя в соответствии с рисунком 14.
Таблица
В метрах
Рисунок 14
Содержание характеристики, приведенное в таблице в виде текста, записывают на уровне первой строки наименования этой характеристики (см. рисунки 12 и 15).
Таблица
Рисунок 15

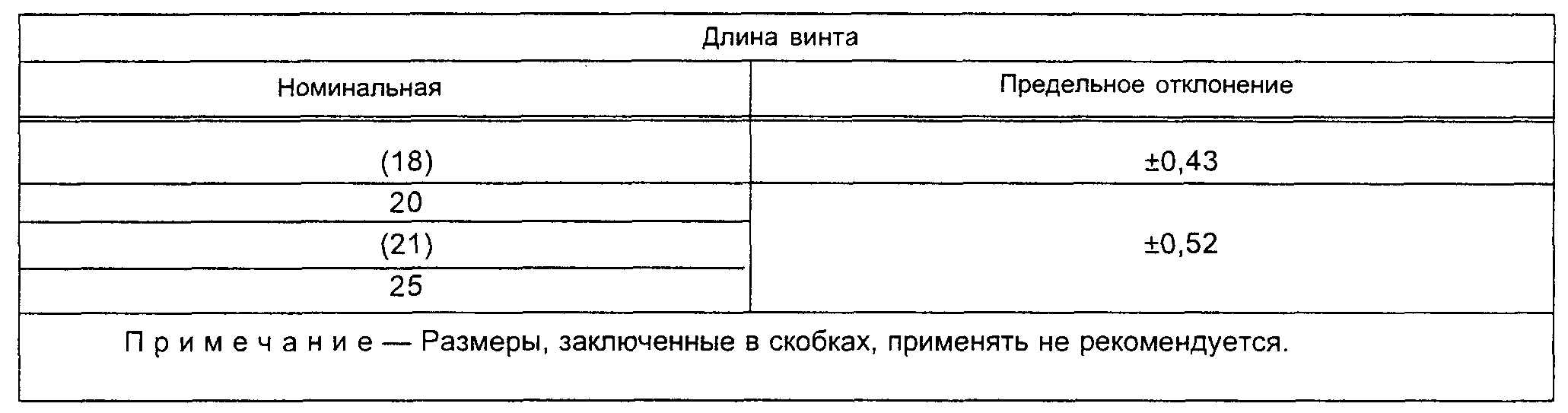

4.5.19 При необходимости указания в таблице предпочтительности или ограничения применения числовых значений величин или типов (марок и т.п.) продукции допускается применять условные пометки с пояснением их в тексте, или заключать в скобки те значения, которые не рекомендуется к применению или имеют ограниченное применение, указывая в примечании значение скобок (см. рисунок 16).
Таблица
В миллиметрах
Рисунок 16
4.5.20 В таблицах при необходимости применяют утолщенные ступенчатые линии в соответствии с рисунком 17.
Таблица
Масса в килограммах
Рисунок 17
4.5.21 Если необходимо пояснить отдельные данные, приведенные в таблице, то их следует обозначать надстрочным знаком сноски (см. 4.10 ГОСТ 1.5 – 2001).
В конце таблице приводят вначале сноски, а затем примечания (см. рисунок 17).
4.5.22 Цифровые значения в графах таблиц проставляют так, чтобы разряды чисел одного показателя (параметра, размера) во всей графе были расположены один под другим, при этом соблюдая одинаковое количество десятичных знаков для всех значений величин (см. рисунок 17).

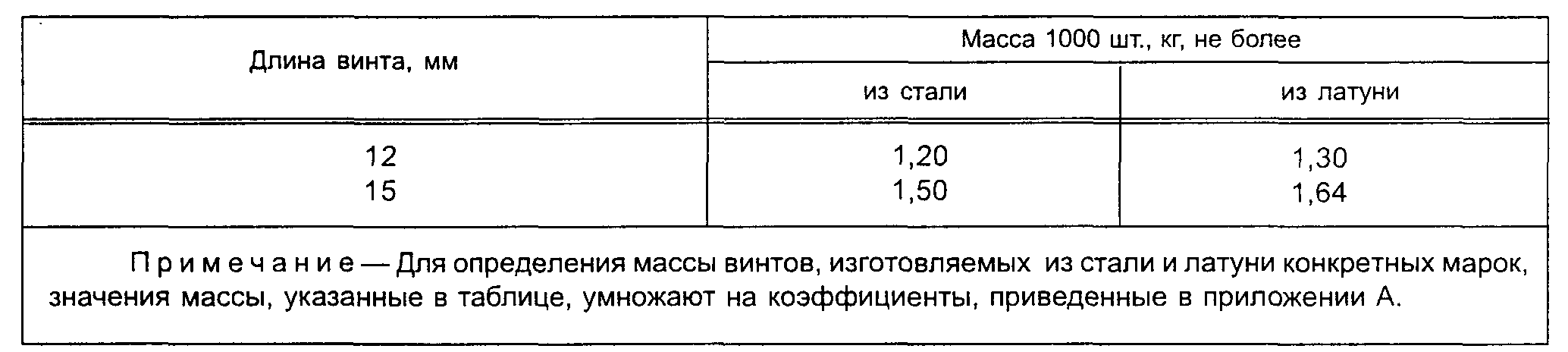

4.5.23 Для продукции массой до 100 кг допускается указывать массу определенного количества продукции, для продукции, изготовленной из разных материалов – отдельно для каждого материала, при этом допускается давать в примечании к таблице ссылку на поправочные коэффициенты (см. рисунок 18).
Таблица
Рисунок 18
4.5.24 При наличии в тексте небольшого по объему цифрового материала рекомендуется приводить его в виде текста, располагая цифровые данные в виде одной или двух колонок.
Примеры
