23.7. Вакуумметры
Устройство вакуумметра аналогично устройству манометра. Различие заключается в меньшей упругости пружины. При разрежении пружина скручивается, и стрелка вакуумметра движется против часовой стрелки. На шкале вакуумметра нулевая отметка справа.
Мановакуумметры предназначены для измерения переменных давлений, которые могут быть больше или меньше атмосферного. На шкале мановакуумметра – нуль в средней части. Делениям шкалы вправо от нуля соответствуют единицы давления, деления шкалы влево от нуля указывают разрежение.
23.8. Приборы для измерения температуры
23.8.1. Основные типы термометров
В процессах, имеющих место на нефтедобывающих предприятиях, важно знать температуры веществ, участвующих в той или иной технологии.
Приборы для измерения температуры по принципу действия подразделяются на:
термометры расширения (технические стеклянные, манометрические, дилатометрические, биметаллические);
термоэлектрические пирометры (термопары);
термометры сопротивления.
23.8.2. Термометры расширения
Термометры расширения бывают:
жидкостно-стеклянные термометры представляют собой стеклянную трубку, внутри которой проходит капилляр, заканчивающийся книзу резервуаром, заполненным жидкостью (спирт, ртуть). При изменении температуры рабочая жидкость, расширяясь в резервуаре, поднимается по капилляру вверх тем выше, чем выше измеряемая температура;

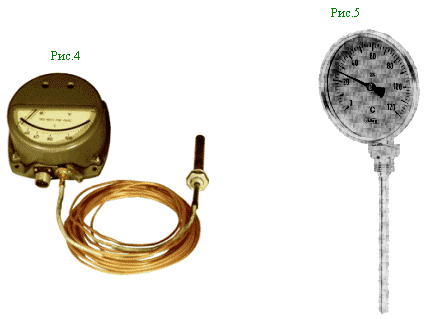

манометрические термометры (рис. 4) – представляют собой замкнутую систему, в которую входят: термобаллон, погружаемый в измеряемую среду, капилляр, упругая манометрическая пружина, рычажная система. При погружении термобаллона в измеряемую среду увеличивается (или уменьшается) давление в замкнутой системе, что вызывает деформацию манометрической пружины;
дилатометрические термометры – принцип действия основан на различии коэффициентов линейного расширения металлов и сплавов. Состоит из инварного стержня, латунной трубки и показывающей стрелки;
биметаллические термометры (рис. 5) – принцип действия, так же, как и у дилатометрических, основан на различии коэффициентов линейного расширения металлов.
23.8.3. Термометры и термоэлектрические пирометры
Принцип действия термоэлектрических пирометров основан на явлении термоэлектрического эффекта (ТЭ). Сущность ТЭ заключается в том, что в местах соединения 2-х проводников из разных металлов или сплавов возникает электрический ток, если хотя бы два места соединения этих проводников имеют разную температуру.
Термочувствительный элемент, состоящий из 2-х последовательно соединенных (спаянных) между собой разнопородных проводников или (реже) полупроводников, называется термопарой. Нагреваемый спай термопары называется “горячим” (рабочим) концом, второй слой называется “холодным” (свободным).
Температура свободного конца термопары должна быть постоянной для обеспечения правильных показаний измерительного прибора. Это достигается выносом свободного конца термопары (при помощи компенсационных проводников) дальше от нагрева агрегата, в место, где может быть обеспечена постоянная и низкая температура окружающей среды.
