Простановка линейных размеров

Линейные размеры могут быть горизонтальными, вертикальными и параллельными. Для простановки линейных размеров предназначена команда меню Размеры Линейный (команда рзмлинейный). Команде соответствует кнопка на панели инструментов Размеры (рис. 7.9).

Рис.7.9

После активизации команды выводится запрос Начало первой выносной линии или <выбрать объект>:

Существует два способа задания линейных размеров:

• указание с помощью привязки конечные точки объекта для определения положения выносных и размерной линии;

• использование опции выбрать объект (для принятия этой опции необходимо нажать <Enter>) для выбора объекта.

Команда имеет следующие опции:

• Мтекст – вводит более сложный размерный текст, использующий возможности мультитекста;

• Текст – вводит размерный текст, отличный от текста, предлагаемого по умолчанию;

• Угол - задает угол поворота размерного текста относительно размерной линии;

• Горизонтальный – проставляет горизонтальный размер;

• Повернутый– проставляет повернутый (наклонный) размер.

Упражнение 2

Постройте прямоугольник и задайте его размеры (рис. 7.10). Размеры должны располагаться на отдельном слое.

Рис.7.10

Простановка параллельных размеров

Для простановки линейного размера, параллельно выбранному отрезку или двум указанным точкам используется команда меню Размеры Параллельный (команда _DimAligned). Этой команде соответствует кнопка на панели инструментов Размеры.

Упражнение 3

Постройте фигуру, показанную на рис. 7.11 и задайте ее размеры. Для обозначения диаметра используйте специальный символ (%%c).

Рис.7.11

Простановка базовых размеров

Базовые размеры проставляются с помощью команды меню Размеры Базовый (команда _DimBaseline). В этом случае от одной базовой точки строится несколько линейных размеров.

Упражнение 4

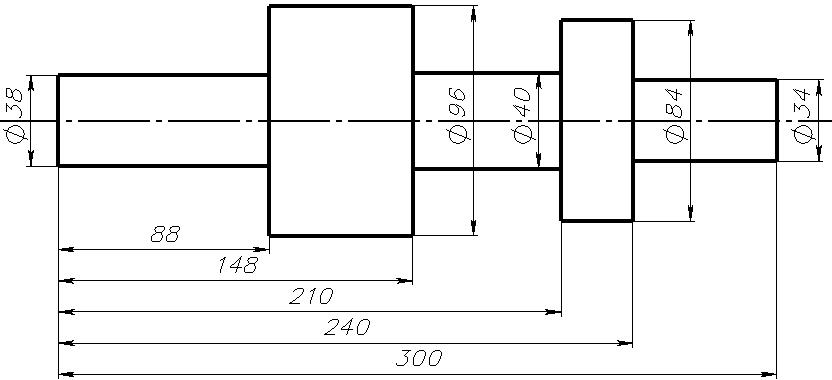

Постройте чертеж, показанный на рис. 7.12. Проставьте левый линейный размер (88 мм). Для простановки базового размера вызовите команду Базовый. На запрос Начало второй выносной линии или [Отменить/Выбрать] <Выбрать>: укажите правую конечную точку для размера 148 мм. Аналогично задайте оставшиеся размеры.

Рис.7.12

Простановка размерных цепей

В размерной цепи каждый последующий размер начинается от предыдущего размер. Для простановки размерной цепи используется команда меню Размеры Цепь (команда _DimContinue). Простановка размерной цепи аналогична простановке базового размера.

Упражнение 5

Постройте чертеж, показанный на рис. 7.13.

Рис.7.13

Простановка угловых размеров

Для простановки угловых размеров предназначена команда меню Размеры Угловой (команда _DimAngular). Команда позволяет проставлять на чертеже угловые размеры между любыми прямыми линиями. При запуске команды выводится запрос Выберите дугу, круг, отрезок или <указать вершину>:. Чтобы проставить размер можно указать дугу, окружность или отрезок. Кроме того, можно проставить этот размер, указав вершину угла (нажав <Enter> после запроса команды) и его конечные точки.
