3.3.1.4 Конфигурирование входных и выходных сигналов

Заходим во вкладку Ресурсы и открываем Конфигурация ПЛК.

В появившемся окне вызываем контекстное меня на строке ПЛК 100.R и добавляем под элемент Owen (master).

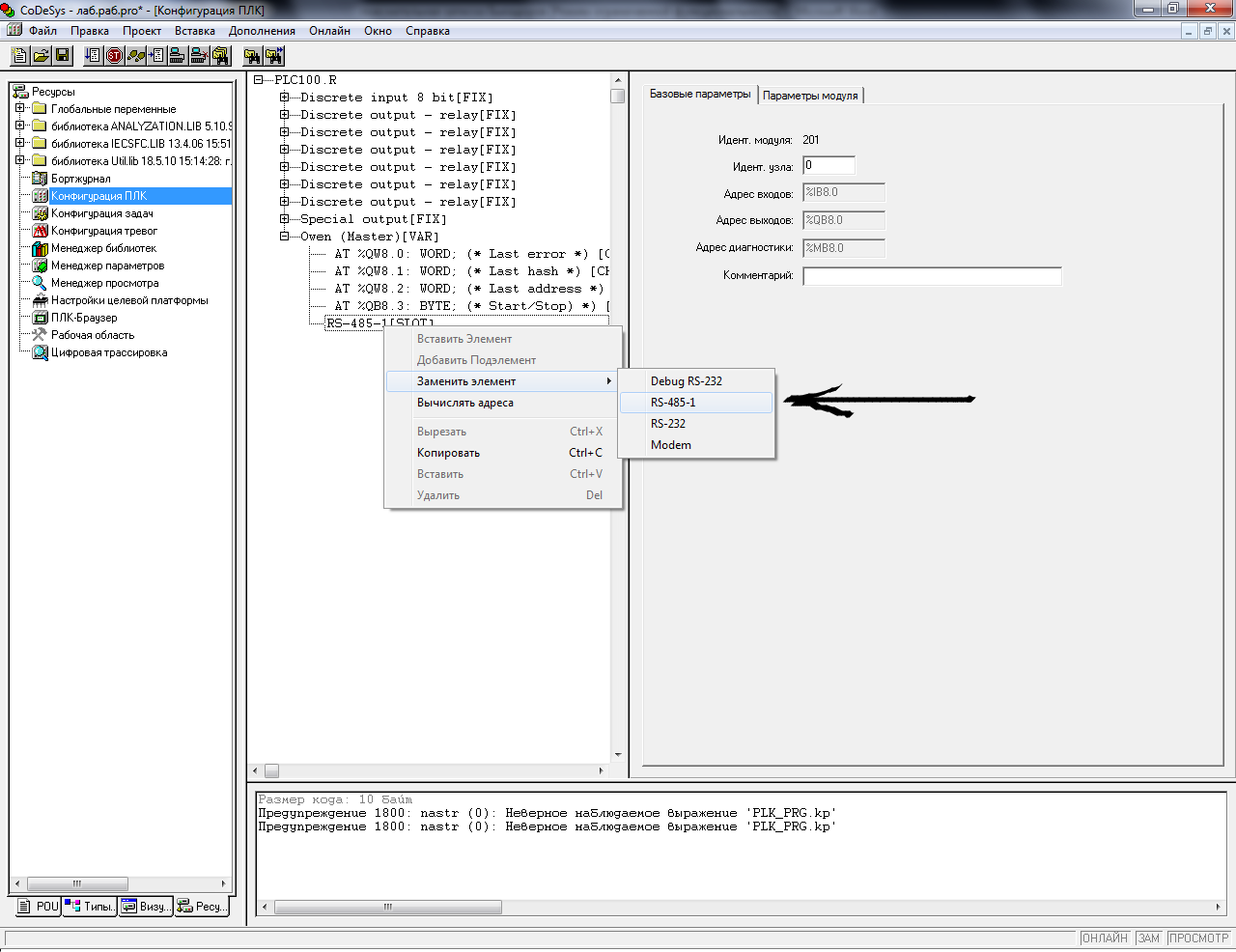

Теперь открываем вкладку Owen (Master) и меняем Debug RS-232[SLOT] на RS-485-1.

Добавляем под элемент Float variable + time (Listen). С помощью него будет производится связь с МВА8.

Открываем параметры модуля добавленного под элемента:

В строках Address ставим цифру 8 (канал МВА8), а в графе Hash name пишем read(значение будет считываться).

Добавляем следующий под элемент Float variable (Write). С помощью него будет производится связь с МВУ8.

Открываем Параметры модуля и вводим следующие параметры:

Address 16, Hash name r.oe и Float type Float PIC.

Открываем POU и добавляем блоки DIV (деление) и MAX (отрезает значения выше заданного значения). Данные блоки необходимы потому, что МВУ8 принимает управляющий сигнал только 0…1. И в конце ставим выход с типом переменной REAL.

Берём адреса из конфигуратора ПЛК

И добавляем их на вход и на выход блока:

Компилируем проект и при отсутствии ошибок запускаем.

3.3.1.5 Запуск

Сначала необходимо ввести параметры связи:

В появившемся окне нажимаем New… и выбираем из списка Serial (RS232) и жмём ОК

В появившемся окне вводим сетевые параметры: выбираем подключенный COM Port и устанавливаем скорость 115200 и жмём ОК.

И подключаемся:

Либо нажатием кнопки подключение .
