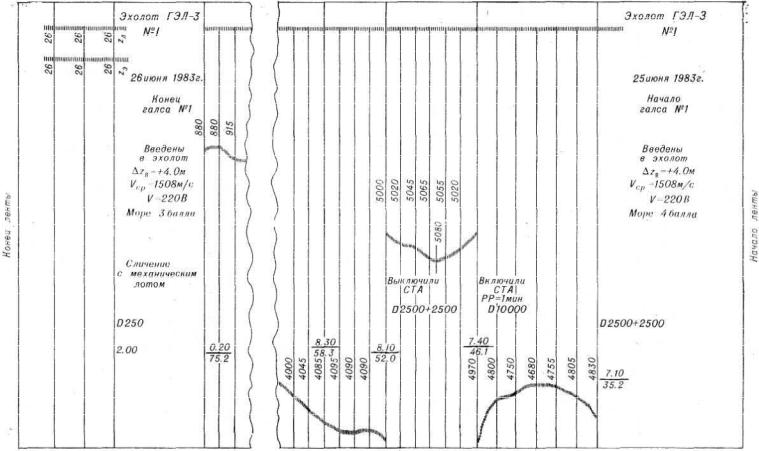

.pdfРисунок 1 - Образец оформления эхограммы при съемке однолучевым эхолотом
197

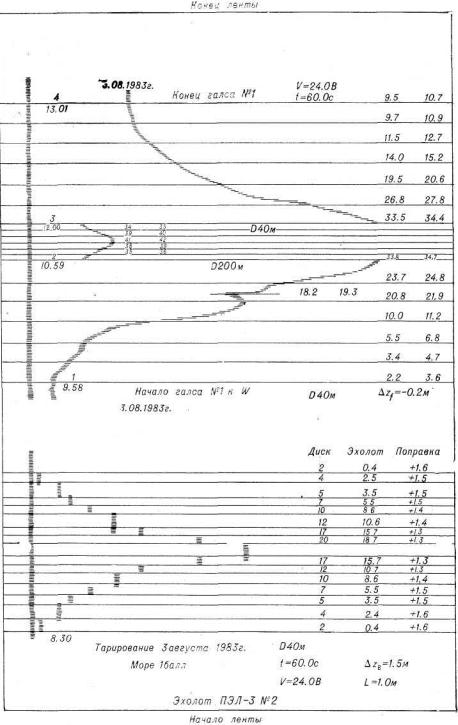

Рисунок 2 - Образец оформления эхограммы промера и калибровки однолучевого эхолота
198

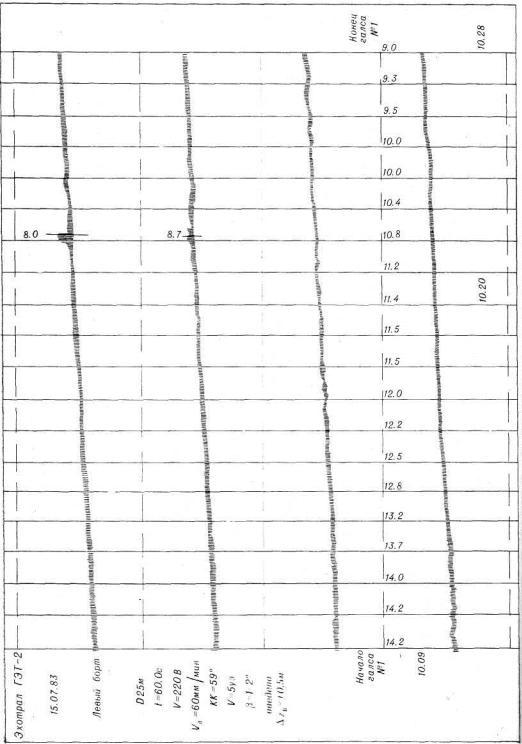

Рисунок 3 - Образец оформления эхограммы съемки рельефа дна с помощью многоантенного эхолота
199

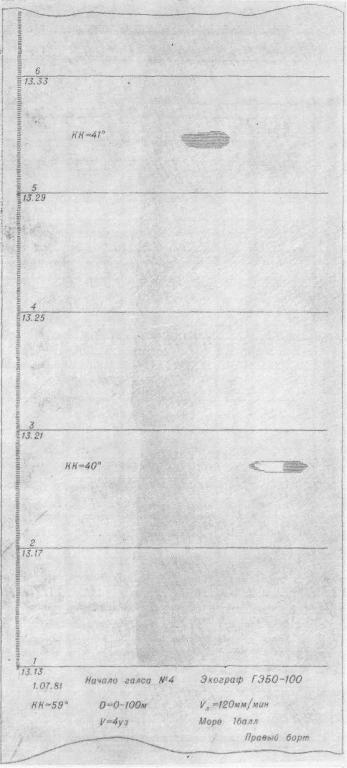

Рисунок 4 - Образец оформления эхограммы обследования рельефа дна гидролокатором бокового обзора
200
Приложение 27
к ст. 3.3.7.3
Указания по организации и проведению водолазного обследования объектов морского дна
I Подготовительные работы
1 Для обеспечения и производства водолазного обследования объектов морского дна назначается группа гидрографов и группа пловцов (водолазов или аквалангистов). Как правило, группа пловцов назначается из подразделения аварийно-спасательной службы. При отсутствии такой возможности разрешается для производства обследования привлекать пловцов-любителей.
Старший группы гидрографов отвечает за общую организацию работ, за определение места, измерение глубин, назначение и обозначение площади обследования.
Старший группы пловцов отвечает за организацию и безопасность водолазных спусков, правильность заключения об отсутствии или наличии на дне
вназначенном районе искомого объекта.
2.При назначении водолазного обследования наличие объектов поиска устанавливается по результатам работ по поиску и обследованию надводными средствами. При этом координаты объектов водолазного обследования должны быть известны с точностью не хуже нескольких десятков метров.
Для определения места при водолазном обследовании выбирается наиболее точный способ, который можно применить в данном районе. Предусматривается также контрольное определение места другими средствами или способами.
3Параметры линий положения (отсчеты РНС, углы между береговыми пунктами и т.д.), соответствующие координатам объекта поиска, устанавливаются по карте (планшету) наиболее крупного масштаба или расчетным путем и записываются в журнал водолазного обследования (произвольной формы). В журнале для каждого обследуемого объекта отводится несколько листов для записей и зарисовок.
4Судно выходит в заданную точку по известным параметрам линий положения, ставит буек или веху (на панер) и производит контрольное определение места. При необходимости участок водолазного обследования обвеховывается.
II Поиск и обследование
5 Водолазное обследование включает работы по поиску пловцом объекта морского дна и по его непосредственному обследованию.
До начала поиска определяется прозрачность воды с помощью белого диска-прозрачномера или по дну, для чего пловец, находящийся под водой на глубине до двух метров, буксируется шлюпкой в сторону уменьшения глубин. В момент обнаружения дна шлюпка останавливается, и измеряются ручным лотом
