КЭАЗ Устройства на DIN-рейку
.pdf
ХАРАКТЕРИСТИКА C
WWW.KEAZ.RU
Тип С применяется для защиты распределительных и групповых цепей административных и жилых зданий с большими пусковыми токами
1-полюсные |
Номинальный |
Наименование |
Артикул |
|
|||
|
ток,А |
||
|
|
|
|
|
1 |
OptiDin ВМ63-1C1-DC-УХЛ3 |
147183 |
|
2 |
OptiDin ВМ63-1C2-DC-УХЛ3 |
147184 |
|
3 |
OptiDin ВМ63-1C3-DC-УХЛ3 |
147185 |
|
4 |
OptiDin ВМ63-1C4-DC-УХЛ3 |
147186 |
|
5 |
OptiDin ВМ63-1C5-DC-УХЛ3 |
147187 |
|
6 |
OptiDin ВМ63-1C6-DC-УХЛ3 |
147188 |
|
8 |
OptiDin ВМ63-1C8-DC-УХЛ3 |
147189 |
|
10 |
OptiDin ВМ63-1C10-DC-УХЛ3 |
147190 |
|
13 |
OptiDin ВМ63-1C13-DC-УХЛ3 |
147191 |
|
16 |
OptiDin ВМ63-1C16-DC-УХЛ3 |
147192 |
|
20 |
OptiDin ВМ63-1C20-DC-УХЛ3 |
147193 |
|
25 |
OptiDin ВМ63-1C25-DC-УХЛ3 |
147194 |
|
32 |
OptiDin ВМ63-1C32-DC-УХЛ3 |
147195 |
|
40 |
OptiDin ВМ63-1C40-DC-УХЛ3 |
147196 |
|
50 |
OptiDin ВМ63-1C50-DC-УХЛ3 |
147197 |
2-полюсные |
Номинальный |
Наименование |
Артикул |
|
ток,А |
||
|
|
|
|
|
1 |
OptiDin ВМ63-2C1-DC-УХЛ3 |
147198 |
|
2 |
OptiDin ВМ63-2C2-DC-УХЛ3 |
147199 |
|
3 |
OptiDin ВМ63-2C3-DC-УХЛ3 |
147200 |
|
4 |
OptiDin ВМ63-2C4-DC-УХЛ3 |
147201 |
|
5 |
OptiDin ВМ63-2C5-DC-УХЛ3 |
147202 |
|
6 |
OptiDin ВМ63-2C6-DC-УХЛ3 |
147203 |
|
8 |
OptiDin ВМ63-2C8-DC-УХЛ3 |
147204 |
|
10 |
OptiDin ВМ63-2C10-DC-УХЛ3 |
147205 |
|
13 |
OptiDin ВМ63-2C13-DC-УХЛ3 |
147206 |
|
16 |
OptiDin ВМ63-2C16-DC-УХЛ3 |
147207 |
|
20 |
OptiDin ВМ63-2C20-DC-УХЛ3 |
147208 |
|
25 |
OptiDin ВМ63-2C25-DC-УХЛ3 |
147209 |
|
32 |
OptiDin ВМ63-2C32-DC-УХЛ3 |
147210 |
|
40 |
OptiDin ВМ63-2C40-DC-УХЛ3 |
147211 |
|
50 |
OptiDin ВМ63-2C50-DC-УХЛ3 |
147212 |
22
ХАРАКТЕРИСТИКА Z
OptiDin
Тип Z применяется для защиты измерительных цепей,цепей управления и других цепей с высоким сопротивлением.
1-полюсные |
Номинальный |
Наименование |
Артикул |
|
ток,А |
||
|
|
|
|
|
1 |
OptiDin ВМ63-1Z1-DC-УХЛ3 |
230247 |
|
2 |
OptiDin ВМ63-1Z2-DC-УХЛ3 |
230248 |
|
3 |
OptiDin ВМ63-1Z3-DC-УХЛ3 |
230249 |
|
4 |
OptiDin ВМ63-1Z4-DC-УХЛ3 |
230250 |
|
5 |
OptiDin ВМ63-1Z5-DC-УХЛ3 |
230251 |
|
6 |
OptiDin ВМ63-1Z6-DC-УХЛ3 |
230252 |
|
8 |
OptiDin ВМ63-1Z8-DC-УХЛ3 |
230253 |
|
10 |
OptiDin ВМ63-1Z10-DC-УХЛ3 |
230254 |
|
13 |
OptiDin ВМ63-1Z13-DC-УХЛ3 |
230255 |
|
16 |
OptiDin ВМ63-1Z16-DC-УХЛ3 |
230256 |
|
20 |
OptiDin ВМ63-1Z20-DC-УХЛ3 |
230257 |
|
25 |
OptiDin ВМ63-1Z25-DC-УХЛ3 |
230258 |
|
32 |
OptiDin ВМ63-1Z32-DC-УХЛ3 |
230259 |
|
40 |
OptiDin ВМ63-1Z40-DC-УХЛ3 |
230260 |
|
50 |
OptiDin ВМ63-1Z50-DC-УХЛ3 |
230261 |
2-полюсные |
Номинальный |
Наименование |
Артикул |
|
ток,А |
||
|
|
|
|
|
1 |
OptiDin ВМ63-2Z1-DC-УХЛ3 |
230262 |
|
2 |
OptiDin ВМ63-2Z2-DC-УХЛ3 |
230263 |
|
3 |
OptiDin ВМ63-2Z3-DC-УХЛ3 |
230264 |
|
4 |
OptiDin ВМ63-2Z4-DC-УХЛ3 |
230265 |
|
5 |
OptiDin ВМ63-2Z5-DC-УХЛ3 |
230266 |
|
6 |
OptiDin ВМ63-2Z6-DC-УХЛ3 |
230267 |
|
8 |
OptiDin ВМ63-2Z8-DC-УХЛ3 |
230268 |
|
10 |
OptiDin ВМ63-2Z10-DC-УХЛ3 |
230269 |
|
13 |
OptiDin ВМ63-2Z13-DC-УХЛ3 |
230270 |
|
16 |
OptiDin ВМ63-2Z16-DC-УХЛ3 |
230271 |
|
20 |
OptiDin ВМ63-2Z20-DC-УХЛ3 |
230272 |
|
25 |
OptiDin ВМ63-2Z25-DC-УХЛ3 |
230273 |
|
32 |
OptiDin ВМ63-2Z32-DC-УХЛ3 |
230274 |
|
40 |
OptiDin ВМ63-2Z40-DC-УХЛ3 |
230275 |
|
50 |
OptiDin ВМ63-2Z50-DC-УХЛ3 |
230276 |
23
ХАРАКТЕРИСТИКА L
WWW.KEAZ.RU
Тип L применяется для защиты промышленных электрических сетей.
1-полюсные |
Номинальный |
Наименование |
Артикул |
|
ток,А |
||
|
|
|
|
|
1 |
OptiDin ВМ63-1L1-DC-УХЛ3 |
230277 |
|
2 |
OptiDin ВМ63-1L2-DC-УХЛ3 |
230278 |
|
3 |
OptiDin ВМ63-1L3-DC-УХЛ3 |
230279 |
|
4 |
OptiDin ВМ63-1L4-DC-УХЛ3 |
230280 |
|
5 |
OptiDin ВМ63-1L5-DC-УХЛ3 |
230281 |
|
6 |
OptiDin ВМ63-1L6-DC-УХЛ3 |
230282 |
|
8 |
OptiDin ВМ63-1L8-DC-УХЛ3 |
230283 |
|
10 |
OptiDin ВМ63-1L10-DC-УХЛ3 |
230284 |
|
13 |
OptiDin ВМ63-1L13-DC-УХЛ3 |
230285 |
|
16 |
OptiDin ВМ63-1L16-DC-УХЛ3 |
230286 |
|
20 |
OptiDin ВМ63-1L20-DC-УХЛ3 |
230287 |
|
25 |
OptiDin ВМ63-1L25-DC-УХЛ3 |
230288 |
|
32 |
OptiDin ВМ63-1L32-DC-УХЛ3 |
230289 |
|
40 |
OptiDin ВМ63-1L40-DC-УХЛ3 |
230290 |
|
50 |
OptiDin ВМ63-1L50-DC-УХЛ3 |
230291 |
2-полюсные |
Номинальный |
Наименование |
Артикул |
|
ток,А |
||
|
|
|
|
|
1 |
OptiDin ВМ63-2L1-DC-УХЛ3 |
230292 |
|
2 |
OptiDin ВМ63-2L2-DC-УХЛ3 |
230293 |
|
3 |
OptiDin ВМ63-2L3-DC-УХЛ3 |
230294 |
|
4 |
OptiDin ВМ63-2L4-DC-УХЛ3 |
230295 |
|
5 |
OptiDin ВМ63-2L5-DC-УХЛ3 |
230296 |
|
6 |
OptiDin ВМ63-2L6-DC-УХЛ3 |
230297 |
|
8 |
OptiDin ВМ63-2L8-DC-УХЛ3 |
230298 |
|
10 |
OptiDin ВМ63-2L10-DC-УХЛ3 |
230299 |
|
13 |
OptiDin ВМ63-2L13-DC-УХЛ3 |
230300 |
|
16 |
OptiDin ВМ63-2L16-DC-УХЛ3 |
230301 |
|
20 |
OptiDin ВМ63-2L20-DC-УХЛ3 |
230302 |
|
25 |
OptiDin ВМ63-2L25-DC-УХЛ3 |
230303 |
|
32 |
OptiDin ВМ63-2L32-DC-УХЛ3 |
230304 |
|
40 |
OptiDin ВМ63-2L40-DC-УХЛ3 |
230305 |
|
50 |
OptiDin ВМ63-2L50-DC-УХЛ3 |
230306 |
24
ХАРАКТЕРИСТИКА K
OptiDin
Тип K применяется для защиты промышленных электрических сетей, электродвигателей и ламп.
1-полюсные |
Номинальный |
Наименование |
Артикул |
|
|||
|
ток,А |
||
|
|
|
|
|
1 |
OptiDin ВМ63-1K1-DC-УХЛ3 |
230307 |
|
2 |
OptiDin ВМ63-1K2-DC-УХЛ3 |
230308 |
|
3 |
OptiDin ВМ63-1K3-DC-УХЛ3 |
230309 |
|
4 |
OptiDin ВМ63-1K4-DC-УХЛ3 |
230310 |
|
5 |
OptiDin ВМ63-1K5-DC-УХЛ3 |
230311 |
|
6 |
OptiDin ВМ63-1K6-DC-УХЛ3 |
230312 |
|
8 |
OptiDin ВМ63-1K8-DC-УХЛ3 |
230313 |
|
10 |
OptiDin ВМ63-1K10-DC-УХЛ3 |
230314 |
|
13 |
OptiDin ВМ63-1K13-DC-УХЛ3 |
230315 |
|
16 |
OptiDin ВМ63-1K16-DC-УХЛ3 |
230316 |
|
20 |
OptiDin ВМ63-1K20-DC-УХЛ3 |
230317 |
|
25 |
OptiDin ВМ63-1K25-DC-УХЛ3 |
230318 |
|
32 |
OptiDin ВМ63-1K32-DC-УХЛ3 |
230319 |
|
40 |
OptiDin ВМ63-1K40-DC-УХЛ3 |
230320 |
|
50 |
OptiDin ВМ63-1K50-DC-УХЛ3 |
230321 |
2-полюсные |
Номинальный |
Наименование |
Артикул |
|
|||
|
ток,А |
||
|
|
|
|
|
1 |
OptiDin ВМ63-2K1-DC-УХЛ3 |
230322 |
|
2 |
OptiDin ВМ63-2K2-DC-УХЛ3 |
230323 |
|
3 |
OptiDin ВМ63-2K3-DC-УХЛ3 |
230324 |
|
4 |
OptiDin ВМ63-2K4-DC-УХЛ3 |
230325 |
|
5 |
OptiDin ВМ63-2K5-DC-УХЛ3 |
230326 |
|
6 |
OptiDin ВМ63-2K6-DC-УХЛ3 |
230327 |
|
8 |
OptiDin ВМ63-2K8-DC-УХЛ3 |
230328 |
|
10 |
OptiDin ВМ63-2K10-DC-УХЛ3 |
230329 |
|
13 |
OptiDin ВМ63-2K13-DC-УХЛ3 |
230330 |
|
16 |
OptiDin ВМ63-2K16-DC-УХЛ3 |
230331 |
|
20 |
OptiDin ВМ63-2K20-DC-УХЛ3 |
230332 |
|
25 |
OptiDin ВМ63-2K25-DC-УХЛ3 |
230333 |
|
32 |
OptiDin ВМ63-2K32-DC-УХЛ3 |
230334 |
|
40 |
OptiDin ВМ63-2K40-DC-УХЛ3 |
230335 |
|
50 |
OptiDin ВМ63-2K50-DC-УХЛ3 |
230336 |
25

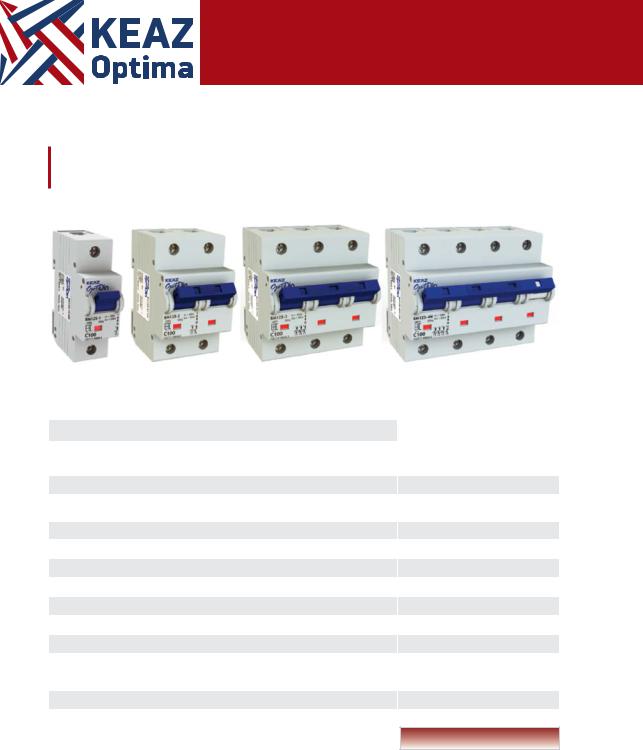

ВЫКЛЮЧАТЕЛИ АВТОМАТИЧЕСКИЕ OptiDin ВМ125
WWW.KEAZ.RU
ВЫКЛЮЧАТЕЛИ АВТОМАТИЧЕСКИЕ OptiDin ВМ125
Выключатели автоматические OptiDin ВМ125 предназначены для защиты электрических цепей от перегрузки и токов короткого замыкания,проведения тока в нормальном режиме и оперативных включений и отключений указанных цепей.
Технические характеристики
Соответствие стандартам |
ГОСТ Р 50030.2 |
|
Номинальное напряжение,В, |
|
|
230/400 |
||
в цепи переменного тока частотой 50 Гц |
||
|
||
Номинальные токи In, A |
80,100,125* |
|
Минимальное рабочее напряжение,В |
12 |
|
Номинальная предельная наибольшая отключающая способность,Icu, A |
15000 |
|
Тип защитной характеристики электромагнитного расцепителя |
C,D |
|
Число полюсов |
1,2,3,4 |
|
Климатическое исполнение |
ОМ4, УХЛ3 по ГОСТ 15150 |
|
Степень защиты выключателя |
IP20 |
|
Электрическая износостойкость |
1000 |
|
Общая износостойкость |
8000 |
|
Сечение присоединяемых проводников,мм2 |
10 ÷ 50 |
|
Масса 1 полюса,кг |
0,22 |
|
Диапазон рабочих температур,ºС |
-60 ÷ +45 |
*Только для характеристики С.
Примечание.Данные для заказа автоматических выключателей с климатическим исполнением ОМ4 смотрите на сайте.
26
ХАРАКТЕРИСТИКА С
OptiDin
Тип С применяется для защиты распределительных и групповых цепей административных и жилых зданий с большими пусковыми токами,такими как освещение и розетки.
1-полюсные
Номинальный |
Наименование |
Артикул |
|
ток,А |
|||
|
|
||
80 |
OptiDin BM125-1C80-8 |
138534 |
|
100 |
OptiDin BM125-1C100-8 |
138535 |
|
125 |
OptiDin BM125-1C125-8 |
138536 |
2-полюсные
Номинальный |
Наименование |
Артикул |
|
ток,А |
|||
|
|
||
80 |
OptiDin BM125-2C80-8 |
138537 |
|
100 |
OptiDin BM125-2C100-8 |
138538 |
|
125 |
OptiDin BM125-2C125-8 |
138539 |
2-полюсные с одним незащищенным полюсом*
Номинальный |
Наименование |
Артикул |
|
ток,А |
|||
|
|
||
80 |
OptiDin BM125-2NC80-8 |
138540 |
|
100 |
OptiDin BM125-2NC100-8 |
138541 |
|
125 |
OptiDin BM125-2NC125-8 |
138542 |
3-полюсные
Номинальный |
Наименование |
Артикул |
|
ток,А |
|||
|
|
||
80 |
OptiDin BM125-3C80-8 |
138543 |
|
100 |
OptiDin BM125-3C100-8 |
138545 |
|
125 |
OptiDin BM125-3C125-8 |
138546 |
4-полюсные с одним незащищенным полюсом*
Номинальный ток,А |
Наименование |
Артикул |
80 |
OptiDin BM125-4NC80-8 |
138547 |
100 |
OptiDin BM125-4NC100-8 |
138593 |
125 |
OptiDin BM125-4NC125-8 |
138594 |
27
ХАРАКТЕРИСТИКА D
WWW.KEAZ.RU
Тип D применяется для нагрузок с очень большими пусковыми токами,например,для защиты,пуска и отключения электродвигателей и трансформаторов.
1-полюсные
Номинальный ток,А |
Наименование |
Артикул |
80 |
OptiDin BM125-1D80-14 |
138595 |
100 |
OptiDin BM125-1D100-14 |
138596 |
2-полюсные
Номинальный ток,А |
Наименование |
Артикул |
80 |
OptiDin BM125-2D80-14 |
138597 |
100 |
OptiDin BM125-2D100-14 |
138599 |
2-полюсные с одним незащищенным полюсом*
Номинальный ток,А |
Наименование |
Артикул |
80 |
OptiDin BM125-2ND80-14 |
138600 |
100 |
OptiDin BM125-2ND100-14 |
138601 |
3-полюсные
Номинальный ток,А |
Наименование |
Артикул |
80 |
OptiDin BM125-3D80-14 |
138602 |
100 |
OptiDin BM125-3D100-14 |
138603 |
4-полюсные с одним незащищенным полюсом*
Номинальный ток,А |
Наименование |
Артикул |
80 |
OptiDin BM125-4ND80-14 |
138604 |
100 |
OptiDin BM125-4ND100-14 |
138605 |
*Незащищенный полюс предназначен для коммутирования нейтрали. Техническая информация-стр. 108. Структура условного обозначения-стр.109
28
ВЫКЛЮЧАТЕЛИ OptiDin ВМ63P
OptiDin
Выключатели OptiDin ВМ63P предназначены для применения в электрических цепях напряжением до 400 В переменного тока частоты 50 Гц,проведения тока в нормальном режиме.
Технические характеристики
Соответствие стандартам |
ГОСТ Р 50030.3 |
|
Номинальное напряжение,В,в цепи переменного тока |
230/400 |
|
частотой 50 Гц |
||
|
||
Номинальный ток In, A |
40; 63 |
|
Минимальное рабочее |
24 |
|
напряжение,В |
||
|
||
Число полюсов |
1,2,3,4 |
|
Климатическое исполнение |
ОМ4,УХЛ3 по ГОСТ 15150 |
|
Степень защиты выключателя |
IP20 |
|
Электрическая износостойкость, |
1500 |
|
циклов В-О,не менее |
||
|
||
Общая износостойкость,циклов В-О, не менее |
10000 |
|
Сечение присоединяемых проводников,мм2 |
1,5 ÷ 25 |
|
Наличие серебра,г/полюс |
0,3 ÷ 0,5 |
|
Масса 1 полюса,кг |
0,12 |
|
Диапазон рабочих температур,ºС |
-60 ÷ +45 |
Примечание.Данные для заказа автоматических выключателей с климатическим исполнением ОМ4 смотрите на сайте.
29
АССОРТИМЕНТВЫКЛЮЧАТЕЛЕЙ OptiDin ВМ63Р
WWW.KEAZ.RU
Количество |
Номинальный |
Обозначение |
Артикул |
|
полюсов |
ток |
|||
|
|
|||
|
40 А |
OptiDin BM63P-140 |
103891 |
|
1 |
|
|
|
|
|
63 А |
OptiDin BM63P-163 |
103892 |
|
|
40 А |
OptiDin BM63P-240 |
103893 |
|
2 |
|
|
|
|
|
63 А |
OptiDin BM63P-263 |
103894 |
|
|
40 А |
OptiDin BM63P-340 |
103895 |
|
3 |
|
|
|
|
|
63 А |
OptiDin BM63P-363 |
103896 |
|
|
40 А |
OptiDin BM63P-440 |
103897 |
|
4 |
|
|
|
|
|
63 А |
OptiDin BM63P-463 |
103898 |
30
ДОПОЛНИТЕЛЬНЫЕ АКСЕССУАРЫ
OptiDin
НЕЗАВИСИМЫЙ РАСЦЕПИТЕЛЬ предназначен для дистанционного отключения выключателя при подаче напряжения на обмотку независимого расцепителя и представляет собой электромагнит с многовитковой катушкой напряжения.
Независимый расцепитель в отдельном модуле OptiDin (исполнение Н3,Н4,H6)
Независимый расцепитель допускает работу в кратковременном режиме и используется с последовательно включенным контактом, который снимает напряжение с катушки после срабатывания выключателя.
Независимый расцепитель крепится с правой стороны и монтируется потребителем самостоятельно к 1,2,3,4-полюсным автоматическим выключателям типа OptiDin ВМ63.
Технические характеристики независимого расцепителя
Исполнение |
Н3 |
Н4 |
H6 |
H7 |
|
Номинальное рабочее напряжение,Ue,B, |
230 |
400 |
110 |
12 |
|
в цепи переменного тока частоты 50 Гц |
|||||
|
|
|
|
||
Номинальное рабочее напряжение в цепи постоянного тока |
220 |
440 |
220 |
12; 24; 48 |
|
Время отключения выключателей под воздействием |
|
0,4 |
|
||
независимого расцепителя,не более,с |
|
|
|||
|
|
|
|
||
Износостойкость выключателей при отключении независимым |
|
1500 |
|
||
расцепителем,циклов В-О (включение-выключение),не менее |
|
|
|||
|
|
|
|
||
Количество полюсов |
|
|
1 |
|
|
Артикул |
103900 |
114934 |
143295 |
228607 |
|
Двухполюсные и четырехполюсные автоматические выключатели типа OptiDin ВМ6З с независимым расцепителем,встроенным в незащищенный полюс
Независимый расцепитель допускает работу в кратковременном режиме и для исключения его повреждения должен использоваться только в комбинации со свободным контактом,который снимает напряжение с катушки после срабатывания выключателя.
Независимый расцепитель встраивается в незащищенный полюс выключателя.
Номинальные токи максимальных расцепителей: 1; 2; 3; 4; 5; 6; 8; 10; 13; 16; 20; 25; 32; 40; 50; 63 А.
Технические характеристики независимого расцепителя
Номинальное рабочее напряжение,Ue, B, |
230 |
|
в цепи переменного тока частоты 50 Гц |
|
|
Номинальное рабочее напряжение в цепи постоянного тока |
220 |
|
Минимальное напряжение срабатывания,B |
|
|
—исполнение Н1 |
42 |
|
—исполнение Н2 и Н5 |
100 |
|
Длина выводов катушки независимого расцепителя,мм |
80 ± 10 |
|
—исполнение Н1 и Н2 |
|
|
—исполнение Н5 |
190 ± 10 |
|
Время отключения выключателей под воздействием независимого расцепителя,не |
0,02 |
|
более,с |
||
|
||
Износостойкость выключателей при отключении независимым расцепителем,циклов В-О |
1500 |
|
(включение-выключение),не менее |
||
|
|
|
Структура условного обозначения для заказа |
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
OptiDin ВМ63 |
- 2 |
|
|
N |
B 20 |
- H5 |
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
2 |
3 |
4 |
5 |
|
6 |
|
|
||||
|
|
|
1.Типоисполнение выключателя |
|
|
|
|
|
|
|
|
|||
Техническаяинформациястр. 99. |
|
|
2.Число полюсов |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3.Буква:“N”при наличии полюса без расцепителей |
|||||||||||
|
|
|
4.Обозначение типа защитной характеристики |
|
|
|
||||||||
|
|
|
5.Номинальный ток автоматического выключателя |
|||||||||||
|
|
|
6.Наличие независимого расцепителя,встроенного в незащищенный |
|||||||||||
|
|
|
полюс |
|
|
|
|
|
|
|
|
|
|
|
31
