3. ЛИНЕЙНАЯ ПЕРСПЕКТИВА НА ПЛОСКОСТИ
Геометрические основы метода линейной перспективы

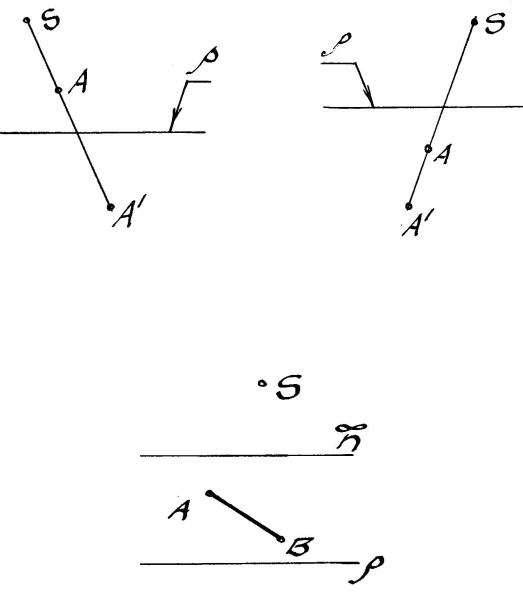

25. Гомология задана: Г(ρ, S, А↔А′). Построить прямую |
|
гомологичную |
||
n , |
||||
бесконечно-удалённой прямой |
|
′ полуплоскости π′ (рис. 25а,б). |
||
n |
а) |
|
|
б) |
|
|
|
Рис. 25 |
26. Гомология задана: Г(ρ, S, |
|
|
|
n |
↔ n |
′). Построить отрезок А′В′, |
гомологичный заданному отрезку АВ (рис. 26).
Рис. 26
21
![](/html/2706/1225/html_yvr0TSjqUP.sreO/htmlconvd-xw2MQX22x1.jpg)

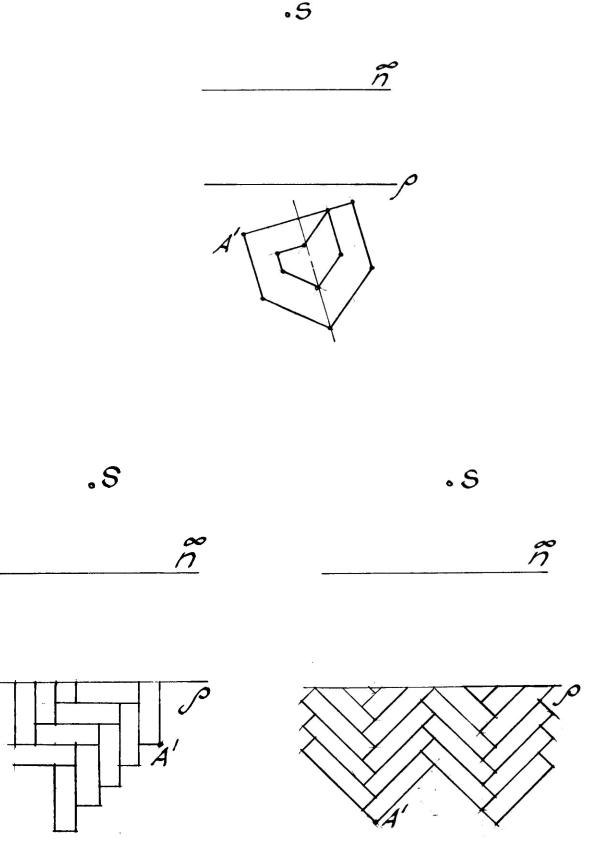

27.Гомология задана: Г(ρ, S, n ↔ n ′). Построить фигуру гомологичную заданной (рис. 27).
Рис. 27
28.Гомология задана: Г(ρ, S, n ↔ n ′). Построить сеть гомологичную заданной (рис. 28а,б).
Рис. 28
22
![](/html/2706/1225/html_yvr0TSjqUP.sreO/htmlconvd-xw2MQX23x1.jpg)

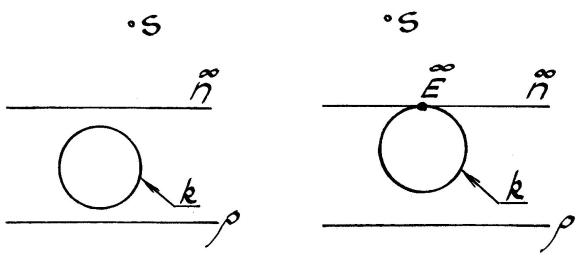

29. Построить кривую к′ гомологичную окружности к, если гомология
задана: Г(ρ, S, n ↔ n ′) (рис. 29а,б). Определить вид построенной кривой.
Рис. 29
23
![](/html/2706/1225/html_yvr0TSjqUP.sreO/htmlconvd-xw2MQX24x1.jpg)
Позиционные задачи линейной перспективы

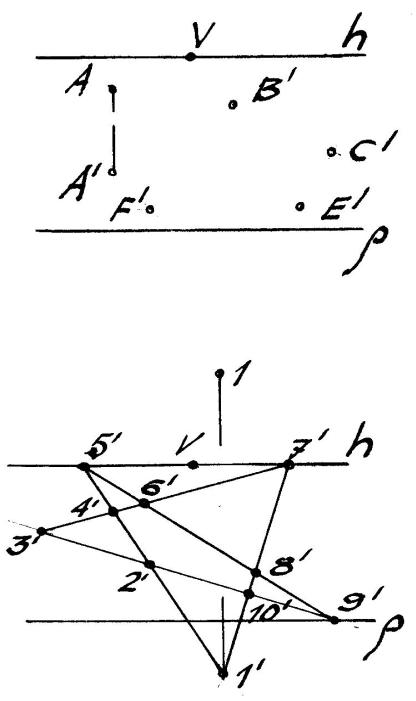

30.Построить перспективу плоской фигуры, параллельной предметной плоскости, если даны перспективы вторичных проекций её вершин, а
также перспектива одной из её вершин (рис. 30а,б).
а)
б)
Рис.30
24
![](/html/2706/1225/html_yvr0TSjqUP.sreO/htmlconvd-xw2MQX25x1.jpg)

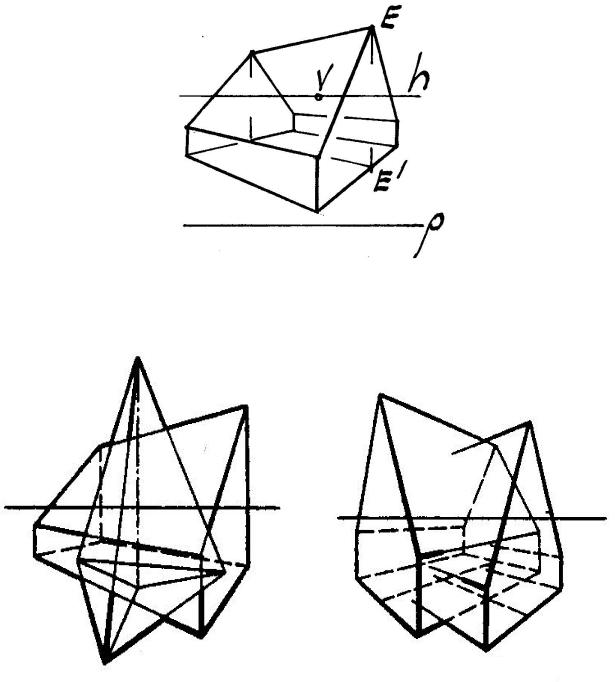

31. Построить картинный, предметный следы и линии схода видимых граней многогранника (рис. 31).
Рис. 31
32. Построить линию пересечения двух многогранников (рис. 32а-в).
а) |
б) |
Рис. 32
25
![](/html/2706/1225/html_yvr0TSjqUP.sreO/htmlconvd-xw2MQX26x1.jpg)

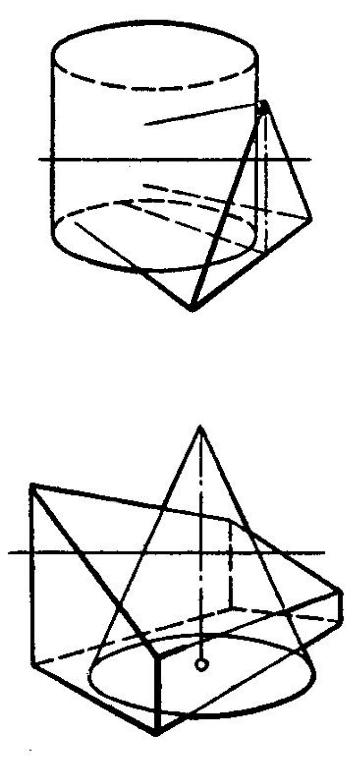

33. Построить линию взаимного пересечения двух поверхностей между собой (рис. 33а,б).
а)
б)
Рис. 33
26
![](/html/2706/1225/html_yvr0TSjqUP.sreO/htmlconvd-xw2MQX27x1.jpg)
Метрические задачи линейной перспективы

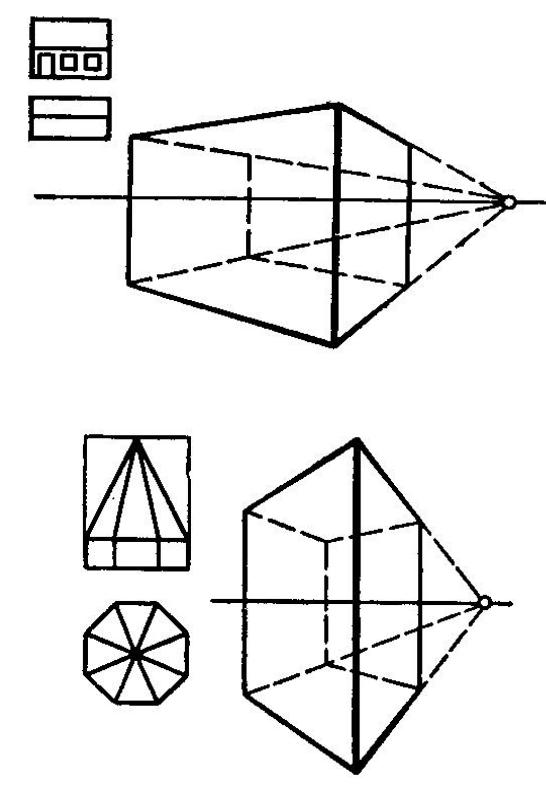

34.С помощью делительного масштаба вписать в габариты параллелепипеда перспективу данной фигуры (рис. 34а,б).
а)
б)
Рис.34
27
![](/html/2706/1225/html_yvr0TSjqUP.sreO/htmlconvd-xw2MQX28x1.jpg)

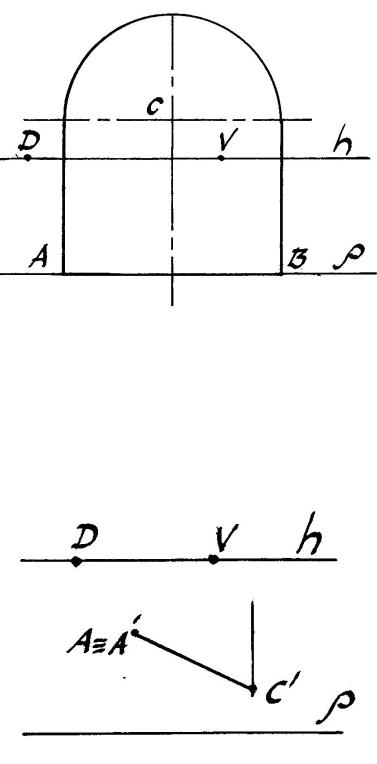

35.Построить перспективу коридора с цилиндрическим потолком, поперечный разрез которого задан в картинной плоскости; глубину коридора принять равной 1,5АВ (рис. 35).
Рис. 35
36. Построить перспективу куба, если дана перспектива А′С′ вторичной проекции его диагонали (рис. 36).
Рис. 36
28
![](/html/2706/1225/html_yvr0TSjqUP.sreO/htmlconvd-xw2MQX29x1.jpg)
Перспектива кривых линий и поверхностей
37. Построить перспективу полукруглой лестничной приступки; перспективу увеличить вдвое относительно исходных данных (рис. 37).
Рис. 37
29
![](/html/2706/1225/html_yvr0TSjqUP.sreO/htmlconvd-xw2MQX30x1.jpg)

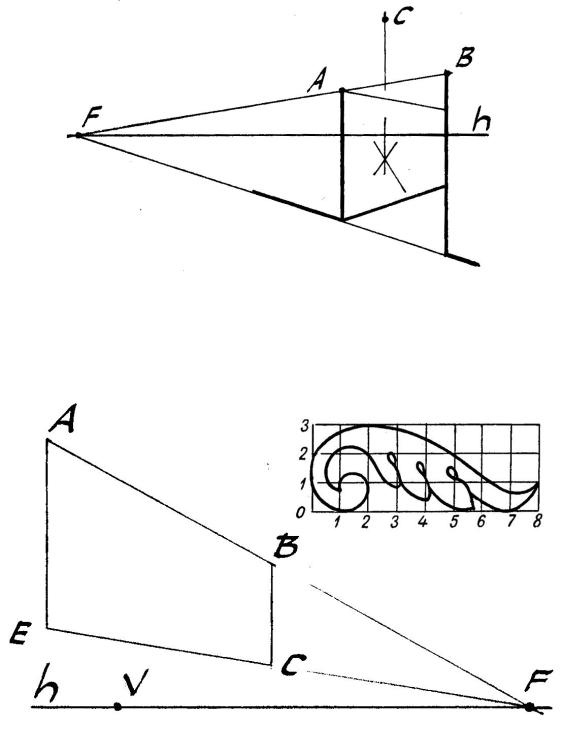

38. Построить перспективу полукруглой/овальной арки; т. С – точка подъёма (рис. 38).
Рис. 38
39.Построить перспективу плоской графической линии с помощью квадратной сетки, размещённой в габаритном прямоугольнике АВСЕ, перспектива которого задана (рис. 39).
Рис. 39
30
