.pdfПродолжение Таблицы 2

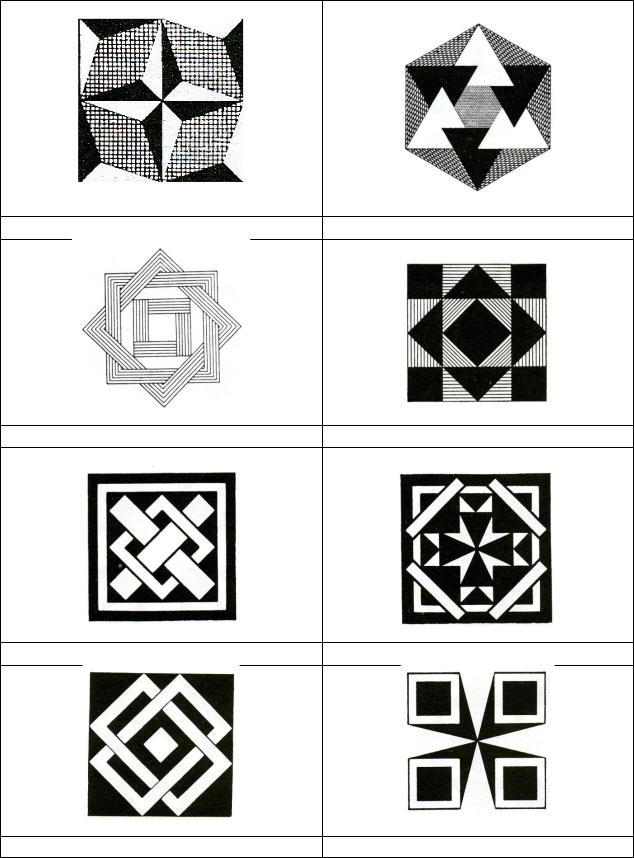

Вариант 17 |
Вариант 18 |
Вариант 19 |
Вариант 20 |
Вариант 21 |
Вариант 22 |
Вариант 23 |
Вариант 24 |
21
Продолжение Таблицы 2
Вариант 25 |
Вариант 26 |
Вариант 27 |
Вариант 28 |
22
23
КОМПЛЕКСНАЯ ГРАФИЧЕСКАЯ РАБОТА № 3
Построение планировочной перспективы (метод сетки)
Условия задач КГР-4
В соответствии с заданным вариантом на листе чертѐжной бумаги формата А3 (297х420) с помощью чертѐжных инструментов решить две задачи:
Задача 1. Построить перспективу архитектурного сооружения с использованием перспективной сетки.
Задача 2. Построить тени на перспективном чертеже.
Общие указания к выполнению
1.Исходные данные задания перечертить примерно в том же масштабе и с соблюдением тех же пропорций, что и на карточке с заданием; при этом проекции объекта рекомендуется несколько раздвинуть в направлении линий связи.
2.На фронтальной проекции задать линию горизонта h, расположив еѐ выше объекта на половину его общей высоты.
3.На плане выбрать направление взгляда зрителя на объект с учѐтом наиболее полного и наглядного раскрытия характерных особенностей его формы и ракурса; направление следует брать различным в каждой паре вариантов – 3-4, 5-6,..11-12 и т.д.). Это определяет положение картинной
плоскости π, которая на плане должна быть ортогонально сопряжена выбранному направлению взгляда и располагаться в непосредственной близости от объекта.
4. На план объекта нанести квадратную сетку, покрывающую его изображение и примыкающую к картинной плоскости. При этом цены деления обеих шкал сетки принять равной примерно 7-10 мм и пронумеровать их.
5.Главную точку V на плане из соображений удобства построений рекомендуется совместить с одним из делений в центральной части шкалы, нанесѐнной на основании картины ρ (ρ≡π).
6.При построении перспективной сетки следует использовать дробные дистанционные точки в пределах от D/3 до D/6 что соответствует дистанционному расстоянию d/n равному примерно 5-8 делениям в сторону от главной точки V на линии h.
7.Перспективное изображение следует увеличить в 3-4 раза относительно исходных проекций.

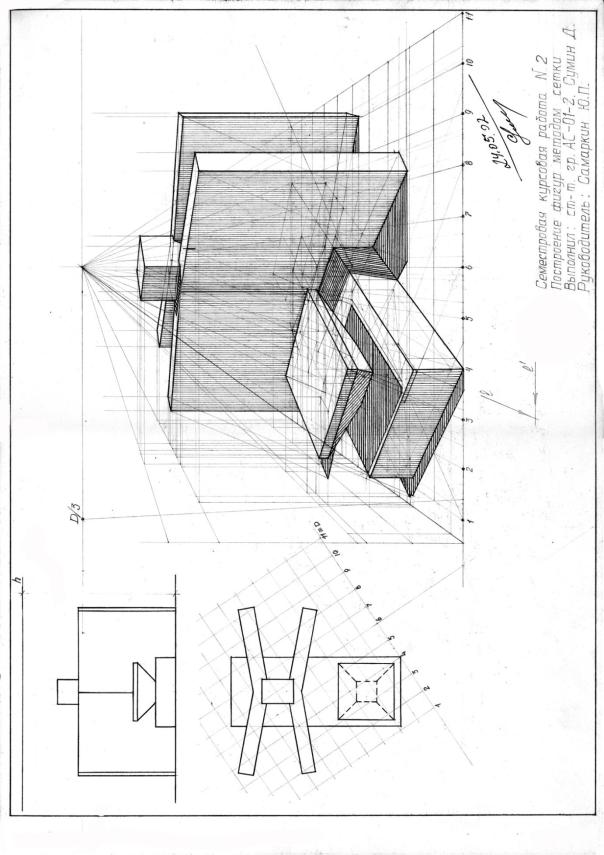

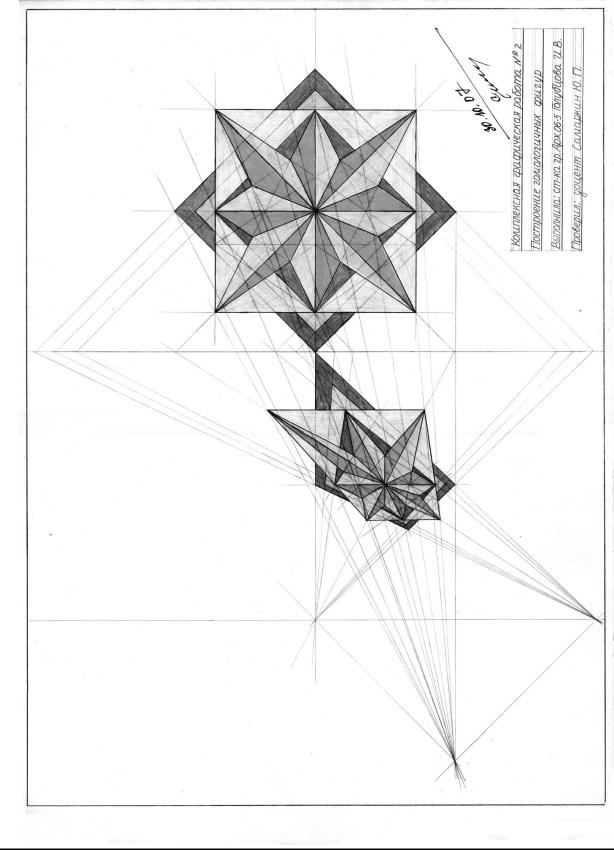

Общая композиция чертежа должна быть подобна приведѐнной на рис. 4.
8.Для построения теней световой луч l принять параллельным
картинной |
плоскости |
и установить угол |
его наклона |
к предметной |
|
плоскости |
π' в |
пределах 40° – 60°. |
Наилучшая выразительность |
и |
|
наглядность объекта зависит выбор направления луча – левого или правого. |
|
||||
|
|
24 |
|
|
|
9. Толщина линий чертежа должна соответствовать ГОСТ 2.303-68:
–толщину сплошных основных – линий контура сооружения – принять равной s (s ≈ 0,5 мм);
–толщину сплошных тонких – линий построения, сетки и линий связи принять равной от s/2 до s/3 (≈ 0,2 мм );
10. Для начертаний следует использовать остро отточенные карандаши с графитами повышенной твѐрдости марки Т, 2Т, 3Т или F, 2F.
11. Все этапы работы над чертежѐм, включающие построения вместе с точками схода, следует выполнить в тонких линиях и затем, после проверки и устранения ошибок, приступить к окончательной его обводке.
Вспомогательные линии построения необходимо сохранить!
12. После завершения графических построений, следует выполнить тональную отмывку перспективного изображения в соответствии с требованиями, предъявляемыми к архитектурным чертежам на занятиях по архитектурному проектированию.
Примечания. На консультациях (СРСП) обязательно иметь при себе: а) чертѐж (семестровую работу) в процессе выполнения б) карточку с вариантом задания; в) условия задания и общие указания по их выполнению; г) чертѐжные инструменты.
Срок выдачи задания – 8-я неделя Срок сдачи задания – 11-я неделя
25
Варианты 1-32
(для студентов и учащихся колледжа)
Таблица 3

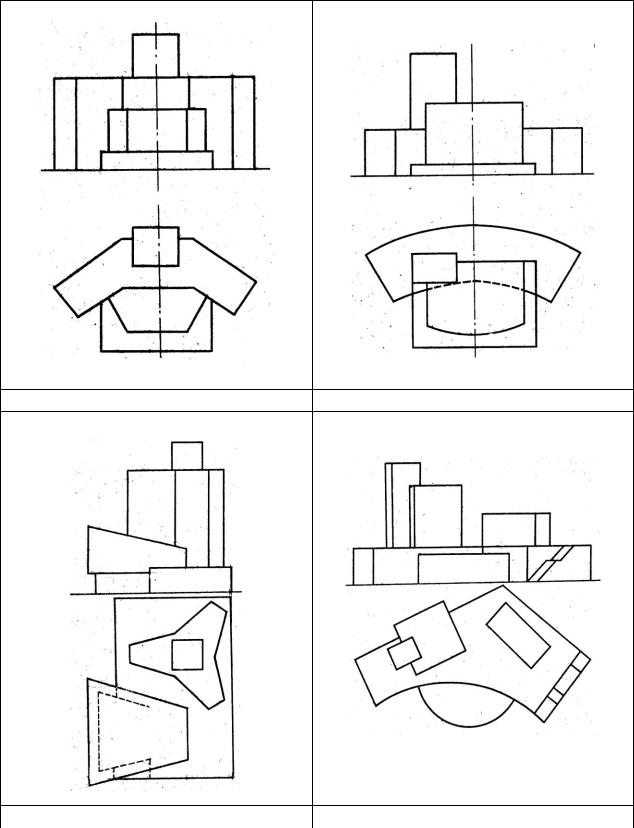

Варианты 1,2 |
Варианты 3,4 |
Варианты 5,6 |
Варианты 7,8 |
|
26 |
Продолжение Таблицы 3
Варианты 9,10 |
Варианты 11,12 |
Варианты 13,14 |
Варианты 15,16 |
27
Продолжение Таблицы 3

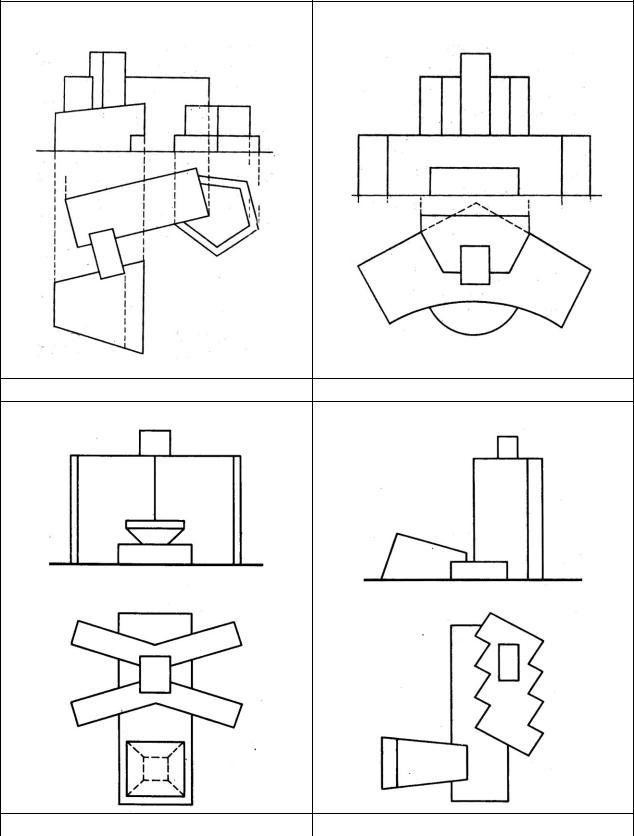

Варианты 17,18 |
Варианты 19,20 |
Варианты 21,22 |
Варианты 23,24 |
|
28 |
Продолжение Таблицы 3

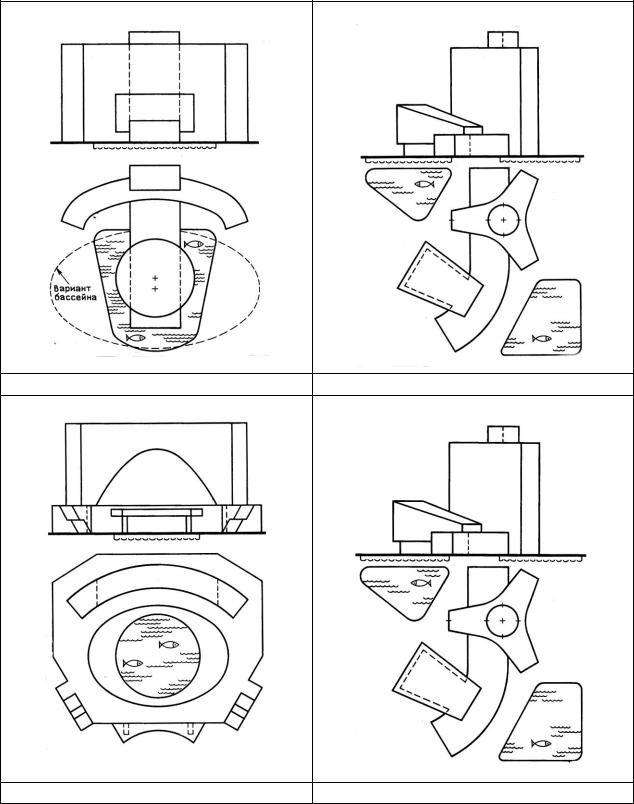

Варианты 25,26 |
Варианты 27,28 |
Варианты 29,30 |
Варианты 31,32 |
29
