Высота проймы на чертеже Впр(ч) определяется суммой высоты проймы переда и высоты проймы спинки. Высота проймы спинки - это ни что иное, как длина перпендикуляра, опущенного из конечной точки линии плеча на линию груди ( здесь: 17,2см; пройма построена с учетом прибавки к глубине проймы для втачного рукава - 1,5см). За высоту проймы переда принимается длина отрезка между конечной точкой линии плеча переда - точкой 2 - и точкой F, расположенной на пересечении линии груди и линии перед проймой (здесь: 17,6см;

Впр(ч)=17,2+17,6=34,8см).

Визуализация будущего чертежа.

Построение рукава по Мюллеру выполняется несколько нетривиальным образом, поэтому, давайте сначала посмотрим на чертеж с обратной стороны. Представьте себе раскроеный одношовный рукав, как на рисунке слева. Теперь мысленно стачаем боковые срезы рукава и аккуратно разложим полученную рукавную трубу этим швом кверху (закрашенная область). Линии боковых сгибов в таком положении рукава носят названия "линия переднего переката" и "линия локтевого переката". Именно в таком "готовом" виде выполняется чертеж основы рукава по системе кроя Мюллера.

Рис.2 поможет нам также разобраться с важными понятиями в конструкции рукава, о которых шла речь в самом начале статьи. Точка О обозначает верхнюю точку оката, которая при втачивании должна совпадать с плечевым швом лифа. Расстояние от т.О до т.N соответствует длине рукава Друк. Точка S, расположенная в нижней части оката на стыке боковых срезов рукава, соответствует на лифе месту встречи точек E и D с предыдущего рисунка.

Следующие три параметра находятся в тесной связи с друг другом: а) ширина рукава Шрук равна расстоянию между боковыми срезами на уровне линии высоты оката; б) высота оката Вок -

расстояние между точками S и O - в сочетании с шириной рукава определяет длину оката; в) длина оката при правильном построении чертежа превышает длину проймы на величину посадки.

Построения:

Базисная сетка чертежа.

Проведите вертикаль и горизонталь через выбранную точку A. От верхней горизонтали отложите вниз высоту оката Вок, расстояние до линии локтя и длину рукава Друк и проведите вспомогательные горизонтали.

Стандартные соотношения между обхватом груди и длиной рукава приведены в таблице ниже (здесь: 60см). Высоту оката можно рассчитать по формуле: Вок = 1/2 * Впр(ч) - (2/10 * Шпр + (0,5 - 1 см)) (для наших построений: Вок=1/2*34,8-(2/10*12,5+1)=17,4- 3,5=13,9см).

От линии низа по вертикали отложите вверх 2 см, чтобы получить вспомогательную точку т.B для оформления низа рукава. Разделите расстояние между линией высоты оката и т.B пополам, поднимитесь вверх на 1 см и проведите горизонталь "линия локтя". Для тех, кто предпочитает математический подход: линия локтя на чертеже проходит ниже линии высоты оката на величину, равную 1/2 *(Друк - Вок - 2см) - 1 см (расчеты для чертежа: 1/2*(60-13,9- 2)-1=21см).

От линии высоты оката отложите вверх по вертикали величину 1/4 * Шпр (на чертеже: 1/4*12,5=3,1см) и поставьте метку переднего контрольного знака втачивания рукава (метка ПКЗВР).

рис. 3

Соотношение между обхватом груди Ог и длиной рукава Друк

Ширина рукава.

Из точки переднего контрольного знака втачивания радиусом r, равным 1/2 * Дпр(ч) - (0,5 - 1,5 см) (здесь: r=1/2*42,7-1=20,4см),

сделайте засечку на верхней горизонтали. Из полученной точки т.K опустите вниз перпендикуляр. Расстояние между точками A - K определяет ширину рукава и посадку по окату. Чем больше величина, вычитаемая из 1/2 * Дпр(ч) при поиске точки K, тем уже рукав и меньше посадка. Проверка правильности построения: отрезок A - K должен быть равен Шпр(ч) + (4 - 6 см) (здесь:

АК=17,3см; Шпр(ч)=12,5см; 17,3-12,5=4,8см).

Линия переднего переката рукава.

Отложите от левой вертикали по 1 см вправо по линии локтя и по нижней вспомогательной линии, проходящей через точку B (B-B'=1см). Чтобы получить линию переднего переката,

соедините полученные точки с меткой ПКЗВР.

рис. 4

Ширина рукава внизу.

Из точки B' радиусом, равным половине ширины рукава внизу Шрук(н) (здесь: Шрук(н)=24см; 24/2=12см), сделайте засечку на нижней горизонтали сетки - точка N. Линия низа рукава проходит между точками N - B'.

Примечание. Ширина рукава внизу Шрук(н) определяется моделью. Ориентиром может служить обхват запястья Оз, увеличенный на величину полной прибавки к обхвату груди Пог (здесь: Оз=16см; Пог=8см;

Оз+Пог=16+8=24см).

Линия локтевого переката рукава.

От точки K вниз по вертикали отложите величину, равную 1/4 * Шпр(ч) + 0,5 см (у нас на чертеже: 1/4*12,5+0,5=3,6см) и поставьте точку M. По линии локтя от правой вертикали отложите 1 см влево и через полученную проведите линию локтевого переката от нижней точки N до точки M.

Линия шва стачивания рукава.

Отложите от линии переднего переката по вспомогательным горизонталям вправо величину, равную ширине участка проймы переда E - F, то есть 1/3 * Шпр(ч) (здесь: 1/3*12,5=4,2см) и постройте линию шва стачивания рукава, параллельную линии переднего переката.

От линии высоты оката отложите вверх 0,5 см и на пересечении с линией шва поставьте точку S. С этой точкой, если вы помните, мы

встречались на рис.2 при разборе упрощенной рис. 5 модели чертежа основы рукава.

Направляющие для линии оката.

Окат рукава на чертеже заключен между верхней горизонталью и линией высоты оката и проходит через точки M, S и метку переднего контрольного знака втачивания рукава (ПКЗВР). Для более точного построения необходимы две дополнительных точки: точка О - верхняя точка оката (на линии A - K), одна промежуточная точка между меткой ПКЗВР и т.О, а также касательная к задней линии оката на участке между точками S - M.

Для получения верхней точки оката т.О отложите по верхней горизонтали от точки A величину, равную половине отрезка A - K плюс

1 см (здесь: AK=17,3; 1/2*17,3+1=9,65см).

Полученную т.О соедините с точкой M тонкой линией.

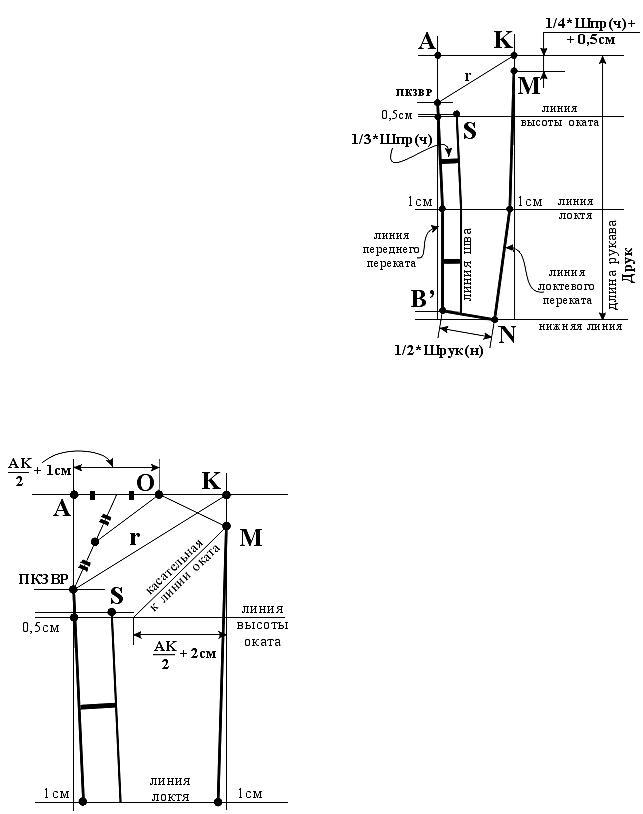

рис. 6

Безымянная промежуточная точка находится путем последовательного деления отрезков пополам. Отрезок O - A разделите пополам, полученную точку соедините с передней меткой ПКЗВР. Результирующий отрезок разделите пополам и соедините искомую точку т.О.

От вертикали, проходящей через т.K, отложите по линии высоты оката величину, равную половине отрезка A - K плюс 2 см (здесь: 1/2*17,3+2=10,65см) и соедините полученную точку с точкой M. Эта линия будет вспомогательной касательной при вычерчивании оката.

Примечание. Здесь показан слегка упрощенный вариант оформления задней части оката по касательной.

Окат рукава.

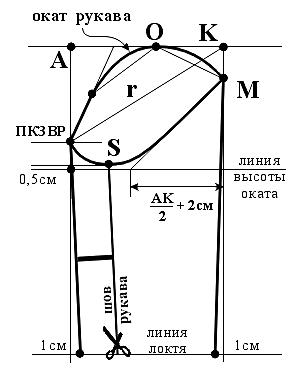

Оформите окат рукава по размеченным точкам, как показано на рис.7. Участок между меткой переднего контрольного знака втачивания рукава ПКЗВР и точкой S в нижней части оката должен совпадать по форме с участком проймы переда между точками E - F (рис.1). Линия оката от метки ПКЗВР до следующей вспомогательной точки проходит по прямой и далее переходит в дугу через верхнюю точку О до т.M. Задняя часть оката от т.M до т.S проходит сначала по прямой, совпадая с касательной, а затем переходит в дугу через точку S.

Для вычерчивания лекальных линий оката начинающим рекомендуется использовать специальные портновские лекала (они продаются в магазинах канцтоваров и специализированных швейных магазинах). Подберите подходящие по форме закругленные участки и проведите по ним

ровную линию оката, двигаясь от точки к рис. 7 точке.

Рукав в развернутом виде.

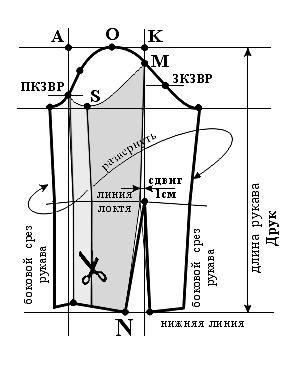

Теперь, чтобы получить лекало рукава в развернутом виде, скопируйте его часть ниже линии ПКЗВР - S - M на другой лист бумаги и разрежьте ее на переднюю и заднюю части рукава по линии с маркировкой "шов рукава", идущей вниз от точки S.

Переднюю часть (светло-серая область на рис. ) склейте с построенной основой по линии переднего переката, а заднюю (темная область) по линии локтевого переката. В результате последнего действия откроется локтевая вытачка, вершину которой нужно сместить вправо на 1 см. Обратите внимание на преломление линии локтя при склейке.

Последний этап в данной работе - нанесение заднего контрольного знака втачивания рукава ЗКЗВР. Измерьте участок проймы спинки от точки до D до метки втачивания (рис.1), прибавьте 0,5 - 1 см на посадку в нижней части оката и отложите полученную величину от правого бокового среза вверх по окату рукава

(рис. 8.

Примечание. Контроль правильности чертежа: длина оката Док должна превышать длину проймы Дпр на 8-10%.
