.pdfМатематические методы теории сигналов
Множество величин Ck 2 , входящих в (2.18), называется спектром мощно-
сти периодического сигнала.
Следует учитывать, что при усечении рядов Фурье N членами (гармониками), равенства Парсеваля принимают форму неравенств:
|
|
|
|
1 T |
|
a |
2 |
|
1 |
N |
ak2 bk2 ; |
|
|||||||||
Pcp |
|
|
|
s2 t dt |
0 |
|
|
|
|
(2.19) |
|||||||||||
T |
|
|
|||||||||||||||||||
|
|
|
0 |
|
|
|
2 |
|
|
|
2 k 1 |
|
|
|
|
||||||
|
1 T |
|
|
|
|
|
a |
2 |
|
1 |
N |
|
|
|
|
N |
|
||||
Pcp |
|
|
s |
2 t dt |
0 |
|
|
|
Ak2 |
P0 Pk . |
(2.20) |
||||||||||
T |
2 |
||||||||||||||||||||
|
|
|
|
|
|
2 |
|
|
k 1 |
|
|
|
|
k 1 |
|
||||||
|
|
0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
1 |
T |
|
|
|
|
N 2 |
|
|
|
|
2 . |
|
||
|
|
|
Pcp |
s2 |
t dt |
|
|
|
Ck |
|
(2.21) |
||||||||||
|
|
|
|
|
|
||||||||||||||||
|
|
|
T |
|
|||||||||||||||||
|
|
|
|
|
|
|
|
0 |
|
|
|
k N 2 |
|
|
|
|
|
АППАРАТУРА И ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
Для выполнения лабораторной работы необходим персональный компьютер со следующими характеристиками: процессор Pentium/Celeron с тактовой частотой 300 МГц и выше, оперативная память не менее 128 Мбайт и более, свободное дисковое пространство не менее 100 MB Мбайт, устройство для чтения компакт-дисков, монитор типа Super VGA (число цветов 256).
Для выполнения лабораторной работы необходима операционная система
WINDOWS 2000/ XP Professional, библиотека Microsoft .NET Framework версии
1.1 или выше, программа MathCAD 10 и выше.
УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
При выполнении лабораторной работы запрещается:
- самостоятельно производить ремонт персонального компьютера, а также установку и удаление имеющегося программного обеспечения;
11
Математические методы теории сигналов
-нарушать общепринятые правила техники безопасности при работе с электрооборудованием, в частности, касаться электрических розеток металлическими предметами и т.д.;
-принимать пищу, напитки и сорить на рабочем месте пользователя персонального компьютера.
В случае неисправности персонального компьютера необходимо немед-
ленно сообщить об этом обслуживающему персоналу лаборатории (системному администратору, оператору).
МЕТОДИКА И ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТЫ
Методику выполнения работы рассмотрим на примере спектрального анализа и синтеза в усеченном базисе Фурье (ограничиться рассмотрением десяти гармоник т. е. N =10) периодической последовательности прямоугольных импульсов с высотой A = 1 В, длительностью τ = 0,2 с и периодом Т = 1 с (рисунок 2.3).

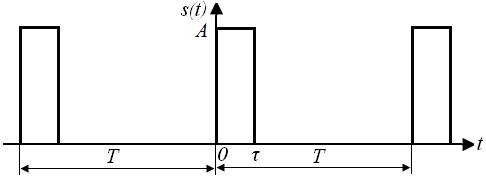

Рисунок 2.3 – Периодическая последовательность прямоугольных импульсов
Требуется для сигнала s t определить:
-1 – основную круговую частоту периодического сигнала (частоту пер-
вой гармоники), рад/с;
-ak – коэффициент k-той косинусной составляющей спектра Фурье пе-
риодического сигнала, В;
-bk – коэффициент k-той синусной составляющей спектра Фурье перио-
дического сигнала, В;
12
Математические методы теории сигналов
-a0 2 – постоянную составляющую спектра Фурье периодического сиг-
нала, В;
-Ak – амплитуду k-той гармоники спектра Фурье периодического сигнала,
В;
-k – начальную фазу k-той гармоники спектра Фурье периодического
сигнала, радианы или градусы;
-амплитудную и фазовую спектральные диаграммы периодического сигнала (построить линейчатые спектры);
-восстановленный по усеченному ряду Фурье сигнал sN t являющийся
приближенным изображением сигнала s t ;
- расстояние и квадрат расстояния между сигналами sN t и s t за период колебаний T, выраженный в процентной мере относительно квадрата нормы сигнала s t ;
-среднюю мощность сигнала s(t) за период колебаний T;
-сумму мощностей постоянной составляющей и гармоник спектра Фурье, В2, ивыполнение неравенства Парсеваля;
-tm – момент времени, когда восстановленный по усеченному ряду Фурье
сигнал sN t принимает максимальное значение (исследование эффекта Гиббса), с;
-– максимальное значение абсолютной ошибки восстановления сигнала, обусловленное наличием эффекта Гиббса, В;
-% – максимальное значение относительной ошибки восстановления сигнала, выраженное в процентах, обусловленное наличием эффекта Гиббса;
-исследовать, как влияет изменение количества гармоник усеченного ря-
да Фурье на изменение параметров эффекта Гиббса – tm, и %.
Рассмотрим решение поставленной задачи в математическом пакете Math-
cad.
В приводимом ниже документе Mathcad приняты следующие обозначения:
13
Математические методы теории сигналов
-s(t) – функция, описывающая зависимость отдельного импульса, составляющего периодическую последовательность импульсов, от текущего времени в пределах одного периода T;
-sN(t) – периодическая функция, восстановленная (спектральный синтез) по результатам спектрального анализа (разложению в ряд Фурье) функции s(t) по N гармоникам;
-T – период, с;
-τ – длительность импульсов, с;
-A – высота импульса, В;
-N – число рассчитываемых гармоник спектра периодической последовательности импульсов (задача спектрального анализа);
-ak ,bk – коэффициент k-той косинусной и синусной составляющей спек-
тра Фурье периодического сигнала (формула (2.2)), k = 1, 2, 3, ... , N;
-Ak , k – амплитуда и начальная фаза k-той гармоники спектра Фурье
периодического сигнала (формула (2.7)), k = 1, 2, 3, ... , N;
-a0, A0 – удвоенное значение постоянной составляющей спектра Фурье
периодического сигнала (формулы (2.2) и (2.7));
-tm – момент времени, когда восстановленный по усеченному ряду Фурье сигнал sN(t) принимает максимальное значение (исследование эффекта Гиббса);
-– максимальное значение абсолютной ошибки восстановления сигнала, обусловленное наличием эффекта Гиббса;
-% – максимальное значение относительной ошибки восстановления сигнала, обусловленное наличием эффекта Гиббса;
Решение:
1. Запускаем математический пакет Mathcad. Согласно форме сигнала s(t) (таблица 2.3) и заданным параметрам вводим определение сигнала и строим его график в пределах одного периода (рисунок 2.4).
14
Математические методы теории сигналов

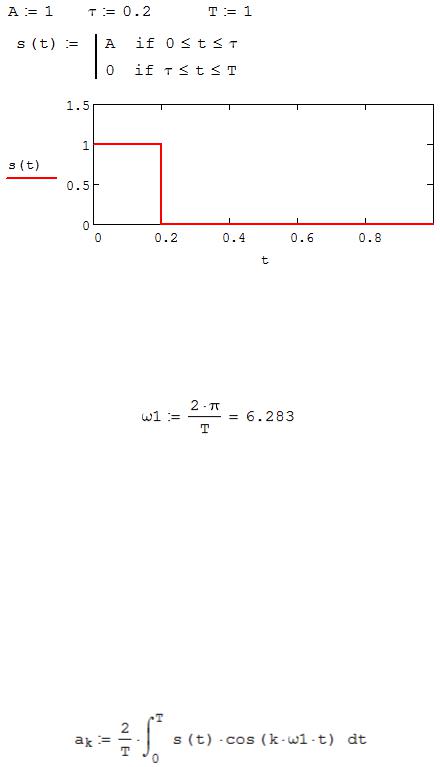

Рисунок 2.4 – Определение и график сигнала s t в пределах одного периода
2. Вычисляем основную круговую частоту периодического сигнала (частоту первой гармоники), рад/с, (рисунок 2.5).
Рисунок 2.5 – Вычисляем основную круговую частоту периодического сигнала (частоту первой гармоники)
Как видно из рисунка 2.5, частота первой гармоники составляет 6,283 рад/с. 3. Задаем количество гармоник усеченного ряда Фурье (N = 10), формируем ранжированную переменную k (k = 0, 1, 2, … , 10) и вычисляем коэффициент ak k-той косинусной составляющей спектра Фурье периодического сигнала (ри-
сунок 2.6).
Рисунок 2.6 – Вычисляем коэффициент k-той косинусной составляющей спектра Фурье периодического сигнала
4. Вычисляем коэффициент bk k-той синусной составляющей спектра Фурье периодического сигнала (рисунок 2.7).
15
Математические методы теории сигналов

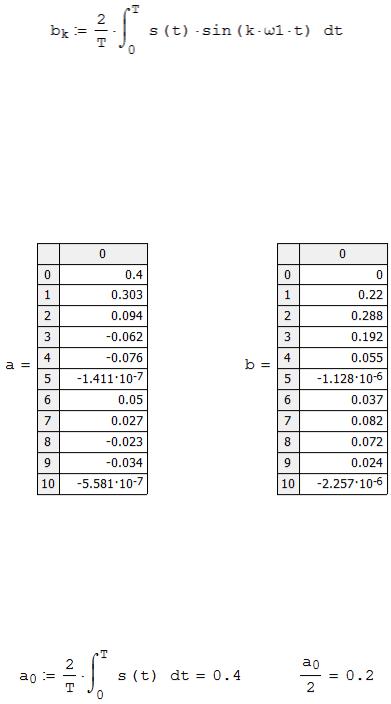

Рисунок 2.7 – Вычисляем коэффициент k-той синусной составляющей спектра Фурье периодического сигнала
5. Отображаем в виде векторов рассчитанные значения коэффициентов ak и bk (рисунок 2.8).
Рисунок 2.8 – Рассчитанные значения коэффициентов ak и bk
6. Вычисляем постоянную составляющую a0 2 спектра Фурье периодического сигнала (рисунок 2.9).
Рисунок 2.9 – Вычисляем постоянную составляющую спектра Фурье периодического сигнала
Примечание – Строго говоря, можно было повторно и не вычислять постоянную составляющую спектра Фурье периодического сигнала, т. к. удвоенное значение этой составляющей совпадает со значением элемента вектора a (рисунок) при значении индекса k = 0.
16
Математические методы теории сигналов
7. Вычисляем и отображаем амплитуды Ak , В, и начальные фазы k , рад, гармоник спектра Фурье периодического сигнала (рисунок 2.10).
Примечания
1. На рисунке 2.10 функция atan2(x,y) возвращает угол, отсчитанный от оси x против хода часовой стрелки до направления на точку с координатами x и y. Результат выражается в радианной мере в диапазоне между –π и π, включая и –
π.
2. При вычислении начальных фаз k гармоник было использовано ограничение на абсолютную величину k-й синусной составляющей спектра Фурье пе-
риодического сигнала bk 10 3 т. к. без этого ограничения, например, для пятой гармоники имеем b5 1,128 10 6 , a5 1,411 10 7 и atan2(a5,b5)=-1,659
рад или –97,127 градусов, что является ошибкой.

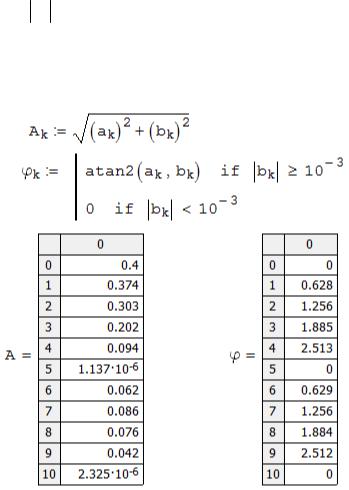

Рисунок 2.10 – Амплитуды и начальные фазы гармоники спектра Фурье периодического сигнала
8. Строим амплитудную и фазовую спектральные диаграммы периодического сигнала (рисунки 2.11 и 2.12).
17
Математические методы теории сигналов

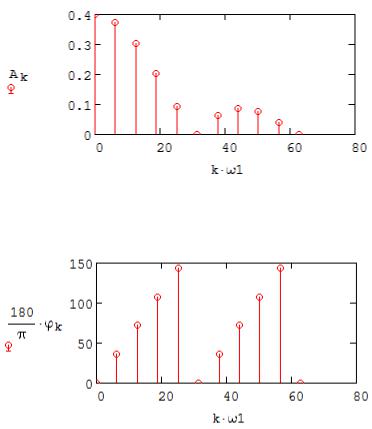

Рисунок 2.11 – Амплитудная спектральная диаграмма периодического сигнала
Рисунок 2.12 – Фазовая спектральная диаграмма периодического сигнала
Примечания
1.На рисунках 2.11 и 2.12 вдоль оси абсцисс отложена круговая частота k-й гармоники, рад/с;
2.На рисунке 2.11 вдоль оси ординат отложена амплитуда k-й гармоники, включая и удвоенное значение постоянной составляющей ( A0 ) спектра Фурье пе-
риодического сигнала в вольтах.
3. На рисунке 2.12 вдоль оси ординат отложена начальная фаза k-той гармоники спектра Фурье периодического сигнала в градусах.
9. Находим, восстановленный по усеченному ряду Фурье сигнал sN t , яв-
ляющийся приближенным изображением сигнала s t , и строим его временную диаграмму в пределах двух периодов и временную диаграмму исходного сигнала s t в пределах, заданного в пределах одного периода (рисунок 2.13).
18
Математические методы теории сигналов

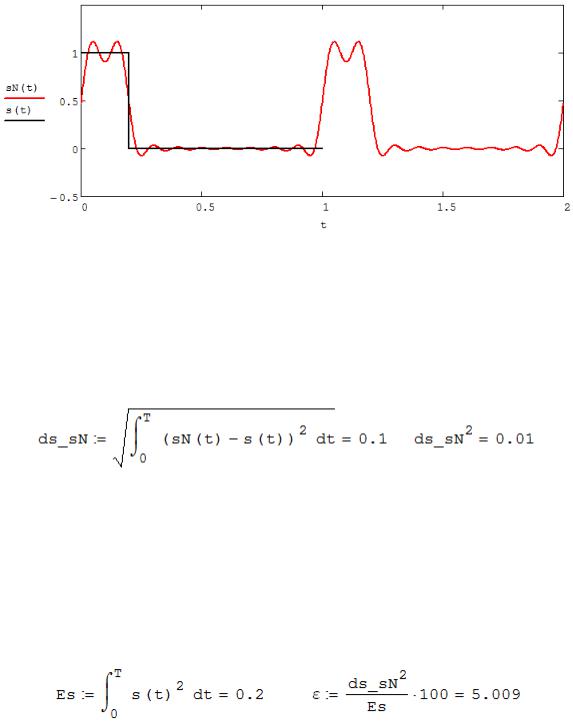

Рисунок 2.13 – Восстановленный по усеченному ряду Фурье сигнал sN t и
исходный сигнал s t , заданный в пределах одного периода
10. Расстояние и квадрат расстояния между сигналами sN t |
и s t за пе- |
риод колебаний T (рисунок 2.14). |
|
Рисунок 2.14 – Определение расстояния и квадрата расстояния между сигналами
sN t и s t
11. Квадрат расстояния между сигналами sN t и s t за период колебаний T (рисунок 2.15), выраженный в процентной мере относительно квадрата нормы сигнала s t .
Рисунок 2.15 – Квадрата расстояния между сигналами sN t и s t , выраженный в процентной мере относительно квадрата нормы сигнала s t
Делаем вывод о том, что если ограничиться рассмотрением десяти гармоник спектра Фурье, то квадрат расстояния между сигналами sN t и s t составляет примерно 5% относительно квадрата нормы сигнала s t .
19
Математические методы теории сигналов
12. Находим среднюю мощность сигнала s(t) за период колебаний T
(рисунок 2.16).

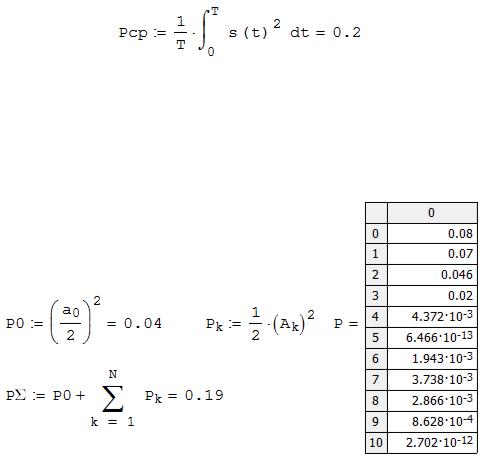

Рисунок 2.16 – Средняя мощность сигнала s(t) за период колебаний T
13. Вычисляем сумму мощностей постоянной составляющей и гармоник спектра Фурье и проверяемвыполнение неравенства Парсеваля (рисунок 2.17).
Рисунок 2.17 – Сумма мощностей постоянной составляющей и десяти гармоник спектра Фурье
Сравнивая между собой Pcp (рисунок 2.16) и PΣ (рисунок 2.16) убеждаемся
втом, что Pcp > PΣ, т. е. неравенство Парсеваля выполняется.
14.Как видно из рисунка 2.13, последовательность прямоугольных импульсов плохо подходит для представления рядом Фурье – она содержит скачки, а сумма любого числа гармонических составляющих с любыми амплитудами всегда будет непрерывной (и более того – бесконечно дифференцируемой во всех точках) функцией. Поэтому поведение ряда Фурье в окрестностях разрывов представляет особый интерес. На временной диаграмме, представленной на рисунке 2.13, хорошо видно, что в окрестности точки разрыва суммирование десяти чле-
