500; 630; 800 … дм3 масляных баков. Полезный объем бака должен составлять 2/3 всего объема. Для отделения сливного трубопровода от всасывающего устанавливается перегородка высотой 1/3 от уровня рабочей жидкости и успокоительные перегородки, которые имеют отверстия и крепятся ко дну и верхней крышке бака.
Трубопроводы предназначены для подачи рабочей жидкости от насоса к гидрораспределителям, гидродвигателям. По назначению различают трубопроводы напорные, всасывающие, сливные и дренажные. По конструктивным признакам они делятся на жесткие (металлические трубы) и гибкие (резиновые и резинометаллические шланги). Гибкие изготавливаются с одной, двумя и тремя металлическими оплетками. Гибкие шланги недолговечны, поэтому необходимо применять жесткие трубопроводы и поворотные соединения, изготавливаемые для номинального давления 16 МПа с условным проходом 8…40 мм и максимальной скоростью вращения 1,35 рад/с. Соединение труб между собой в разветвленных гидросистемах осуществляется с помощью тройников или сваркой. К присоединительной арматуре также относятся гайки, штуцеры, ниппели, угольники и т.п.
Пневматические передачи. Пневматические передачи для рабочих органов редко применяются на строительных машинах. В основном их используют в механизмах управления на машинах, оборудованных компрессорами, например, для дистанционного управления приводными лебедками бульдозеров, скреперов и др. Пневматические передачи широко применяют в тормозных устройствах. Источником энергии для таких передач служит компрессор, приводимый в движение двигателем, а рабочей средой - сжатый воздух. Однако вследствие возможности значительного повышения давления исполнительные механизмы могут иметь резкие колебания при движении. Поэтому пневматические передачи применяют лишь тогда, когда не требуется большой плавности движения рабочих органов. Чтобы избежать сильного понижения температуры воздуха при резком расширении и выделения из него воды, а также предотвращения утечки воздуха давление в пневматических передачах не должно превышать 0,8-0,9 МПа. Такое низкое давление не может обеспечить больших усилий в пневмоцилиндрах для привода механизмов рабочих органов. Одним из существенных недостатков пневматических передач является низкий КПД (0,5…0,6).
22
Порядок выполнения
Оборудование и приборы: элементы гидропривода, лабораторный стенд «гидропривод», лабораторный стенд «пневмопривод».
1.Ознакомиться с правилами техники безопасности.
2.Изучить основные достоинства и недостатки гидропривода строительных машин.
3.Ознакомиться с устройством, принципом действия и основными параметрами элементов гидропривода.
4.Нарисовать схему гидропривода строительной машины (по заданию преподавателя) и описать принцип действия.
5.Описать основные достоинства и недостатки, способы защиты гидро–
ипневмопривода от перегрузки.
6.Определить скорость перемещения штока Vш , время хода поршня Тп
иусилие на штоке при прямом и обратном ходах Тп и Тш гидропривода (рис. 2). Исходные данные для расчета приведены в табл. 2, где Рном - номинальное давление, Qном - номинальная подача, D - диаметр цилиндра, d - диаметр
штока; ηгц м - гидромеханический КПД цилиндра, h - ход поршня.
Таблица 2
Параметр |
|
|
|
|
Вариант |
|
|
|
|
||
|
1 |
2 |
3 |
4 |
5 |
|
6 |
7 |
8 |
9 |
10 |
|
|
|
|
|
|
|
|
|
|
|
|
|
11 |
12 |
13 |
14 |
15 |
|
16 |
17 |
18 |
19 |
20 |
|
|
|
|
|
|
|
|
|
|
|
|
|
21 |
22 |
23 |
24 |
25 |
|
26 |
27 |
28 |
29 |
30 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Рном, МПа |
10 |
12 |
14 |
16 |
20 |
|
25 |
32 |
25 |
20 |
16 |
Qном, |
280 |
260 |
220 |
200 |
160 |
|
140 |
120 |
90 |
60 |
30 |
л/мин |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
D, м |
Измерить на стенде «Гидропривод» |
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|||||
d, м |
Измерить на стенде «Гидропривод» |
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
ηгм. ц |
0,92 |
0,93 |
0,94 |
0,95 |
0,96 |
|
0,97 |
0,95 |
0,94 |
0,93 |
0,92 |
|
|
|
|
|
|
|
|
|
|
|
|
h, м |
0,9 |
0,7 |
0,8 |
0,6 |
0,5 |
|
0,35 |
0,4 |
0,6 |
0,7 |
0,45 |
|
|
|
|
|
|
|
|
|
|
|
|
Формулы для определения параметров гидропривода:
Площадь поршня в штоковой и поршневой полостях соответственно:
|
|
|
23 |
|
||
Sш = |
π (D2 |
− d2 ) |
; Sп = |
π D2 |
. |
|
4 |
4 |
|||||
|
|
|
Скорость поршня в обратном и прямом направлениях:
Vш = Qном / Sш ; Vп = Qном / Sп .
Рис. 2. Расчетная схема гидропривода
Усилие на штоке при движении в обратном и прямом направлениях:
Fш = Pном ×Sш × ηгм.ц , Fп = Pном × Sп × ηгм.ц .
(1)
(2)
(3)
Время хода поршня в обратном и прямом направлениях соответственно:
Тш = |
Sш × h |
; Тп = |
Sп × h |
. |
(4) |
Qном |
|
||||
|
|
Qном |
|
7.Изучить основные достоинства и недостатки пневмопривода.
8.Ознакомиться с устройством, принципом действия и основными параметрами элементов пневмопривода машин.
9.Нарисовать схему лабораторного стенда «пневмопривод» (рис. 3).
10.Определить площадь поршня в штоковой Sш и поршневой Sп полостях соответственно по формуле (1).
11.Включить кнопку пуска компрессора, создать давление Р = 0,5 МПа.
24

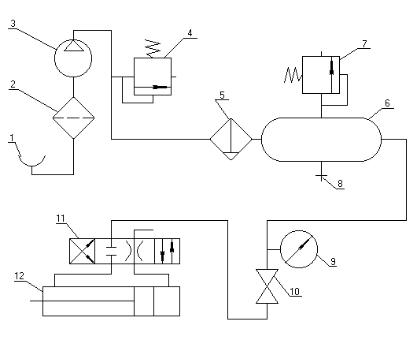

Рис. 3. Схема лабораторного стенда «пневмопривод»: 1 – воздухозаборник; 2 – фильтр; 3 – компрессор; 4 – предохранительный клапан; 5 – влагомаслоотделитель; 6 – ресивер; 7 - предохранительный клапан; 8 – кран для слива конденсата; 9 - манометр; 10 – вентиль; 11 – пневмораспределитель; 12 - пневмоцилиндр
12.Открыть вентиль 10. Включить золотник 11 на выдвижение штока пневмоцилиндра 12. Измерить ход поршня Lш .
13.Измерить время движения штока при втягивании Тв и выдвижении Твыд. Определить скорости Vш и Vп при давлениях Р = 0,5; 0,4; 0,3; 0,2; 0,1 МПа.
Vш = Lш/Tв , Vп = Lш/Tвыд .
14. Определить величину подачи Q по формулам: Qш = Vш ×Sш ; Qп = Vп ×Sп .
15. Определить усилие на штоке при движении в обратном и прямом направлениях:
Fш = Р × Sш × ηм.ц , Fп = Р ×Sп × ηм.ц ,
где ηм.ц – механический КПД цилиндра (0,6 - 0,7).
Результаты измерений свести в табл. 3. Построить зависимость усилия F (Н) на штоке от давления Р (МПа) в пневмосистеме.
25
|
|
|
|
|
Таблица 3 |
Параметр |
1 опыт |
2 опыт |
3 опыт |
4 опыт |
5 опыт |
|
|
|
|
|
|
Р, МПа |
0,5 |
0,4 |
0,3 |
0,2 |
0,1 |
|
|
|
|
|
|
Тв, с |
|
|
|
|
|
Твыд, с |
|
|
|
|
|
|
|
|
|
|
|
Vш, м/с |
|
|
|
|
|
Vп, м/с |
|
|
|
|
|
Qш, л/мин |
|
|
|
|
|
Qп, л/мин |
|
|
|
|
|
Fш, Н |
|
|
|
|
|
Fп, Н |
|
|
|
|
|
Содержание отчета:
∙название лабоpатоpной pаботы;
∙цели;
∙общие сведения по гидро – и пневмоприводам машин;
∙результаты опытных измерений на лабораторном стенде;
∙исходные данные для pасчета параметров гидро – и пневмопривода;
∙схемы гидро – и пневмо приводов машин и оборудования;
∙pезультаты pасчета параметров приводов и графические зависимости;
∙выводы.
Контрольные вопросы
1.Преимущества и недостатки гидропривода.
2.В чем заключается принцип действия объемного гидропривода?
3.Какие параметры являются основными для шестеренных насосов?
4.Какие бывают типы гидродвигателей?
5.Назначение и основные параметры гидроцилиндров.
6.Назначение и основные параметры гидрораспределителей.
7.Назначение гидроклапанов.
8.Назначение и типы фильтров.
9.Назначение и устройство гидробаков. Как выбрать объем гидробака?
10.Типы трубопроводов и соединительная арматура.
26
ЛАБОРАТОРНАЯ РАБОТА 3 ОПРЕДЕЛЕНИЕ ПАРАМЕТРОВ МЕХАНИЗМА ПОДЪЕМА
БАШЕННОГО КРАНА
Цели работы: закрепить теоретические знания по определению основных параметров механизма подъема груза; привить навыки в исследовании влияния некоторых геометрических параметров на выбор подъемного механизма.
Теоретические сведения
В зависимости от выбранной схемы полиспастной подвески груза вычерчивается кинематическая схема механизма подъема с указанием всех передач и тормозного устройства.
Исходные данные указаны в табл. 1.
|
|
|
|
Таблица 1 |
|
|
|
|
|
№ |
Нормативная |
Скорость |
Наибольшая |
Режим |
варианта |
грузоподъемность |
подъема |
высота |
работы |
|
Qн, кг |
груза Vг, |
подъема |
подъемного |
|
|
м/мин |
груза H, м |
механизма |
|
|
|
|
|
1 |
2 000 |
30 |
20 |
Средний |
2 |
2 500 |
30 |
40 |
Средний |
|
|
|
|
|
3 |
3 000 |
20 |
40 |
Легкий |
|
|
|
|
|
4 |
5 000 |
20 |
20 |
Тяжелый |
|
|
|
|
|
5 |
7 500 |
10 |
40 |
Легкий |
6 |
10 000 |
10 |
20 |
Тяжелый |
7 |
5 000 |
15 |
30 |
Тяжелый |
|
|
|
|
|
8 |
7 500 |
15 |
40 |
Средний |
|
|
|
|
|
9 |
10 000 |
15 |
30 |
Легкий |
|
|
|
|
|
10 |
15 000 |
10 |
50 |
Средний |
|
|
|
|
|
11 |
20 000 |
20 |
45 |
Тяжелый |
|
|
|
|
|
12 |
2 000 |
10 |
40 |
Тяжелый |
|
|
|
|
|
13 |
2 500 |
10 |
30 |
Средний |
14 |
3 000 |
30 |
25 |
Легкий |
|
|
|
|
|
15 |
5 000 |
20 |
35 |
Легкий |
|
|
|
|
|
27
16 |
7 500 |
10 |
40 |
Средний |
17 |
10 000 |
20 |
20 |
Тяжелый |
|
|
|
|
|
18 |
15 000 |
15 |
20 |
Тяжелый |
19 |
6 000 |
15 |
20 |
Средний |
20 |
4 000 |
15 |
45 |
Легкий |
21 |
4 500 |
10 |
30 |
Легкий |
|
|
|
|
|
22 |
3 000 |
20 |
25 |
Средний |
|
|
|
|
|
23 |
8 000 |
20 |
20 |
Тяжелый |
|
|
|
|
|
24 |
7 000 |
20 |
40 |
Тяжелый |
|
|
|
|
|
25 |
7 500 |
15 |
45 |
Тяжелый |
26 |
10 000 |
15 |
35 |
Легкий |
27 |
7 500 |
20 |
45 |
Средний |
28 |
10 000 |
10 |
40 |
Средний |
|
|
|
|
|
29 |
6 000 |
30 |
35 |
Тяжелый |
|
|
|
|
|
30 |
5 000 |
20 |
40 |
Легкий |
|
|
|
|
|
Порядок выполнения
Оборудование и приборы: миллиметровая линейка; действующая модель башенного крана.
1. Определить расчетную грузоподъемность.
Механизм подъема груза рассчитывают на действие нормативной Qн и случайной Sq составляющей, определяемой по формуле
Sq = Кз Qн ,
где Кз – коэффициент изменчивости (см. табл. 2).
|
|
|
Таблица 2 |
|
|
|
|
Нормативная |
Значение коэффициента Кз при режиме работы |
||
грузоподъемность Qн, т |
|
|
|
легкий |
средний |
тяжелый |
|
До 1,5 |
0,06 |
0,08 |
0,10 |
|
|
|
|
1,5 - 10 |
0,05 |
0,06 |
0,07 |
28
Свыше 10 |
0,04 |
0,05 |
0,06 |
Тогда расчетная грузоподъемность
Qр = Qн + Sq .
2. Выбрать тип и кратность полиспаста.
Принимаем подъемный механизм, состоящий из лебедки и полиспаста (рис. 1).
Руководствуясь табл. 3 и схемами механизмов (рис. 1) и подвесок груза (рис. 2), принимаем, исходя из расчетной грузоподъемности Qр, простой полиспаст кратностью i через направляющий блок, схему которого совмещаем со схемой подъемного механизма.
а
29
б |
в |
Рис. 1. Схема зубчато-фрикционной (а) и реверсивной (б, в) лебедок
30
а |
б |
Рис. 2. Схема полиспастов: а – одинарный; б – сдвоенный.
3. Определить КПД полиспаста и канатно-блочной системы.
|
|
|
|
Таблица 3 |
|
|
|
|
|
Полиспаст |
|
|
|
|
|
Кратность полиспаста i при грузоподъемности, т |
|||
|
|
|
|
|
|
До 1 |
2 - 6 |
10 - 15 |
20 - 30 |
Одинарный |
1; 2 |
2; 3 |
3; 4 |
5; 6 |
|
|
|
|
|
Сдвоенный |
- |
2 |
2; 3 |
4; 5 |
|
|
|
|
|
Величина КПД полиспаста
η = (1 - ηбi) ηб/(i (1 - ηб) ,
где ηб – КПД блока (на подшипниках качения – 0,97 - 0,99; на подшипниках скольжения – 0,95 - 0,96).
Величина КПД отклоняющих блоков
