.pdf![](/html/2706/263/html_bGTt_rMdqn.KyPd/htmlconvd-1xi8mt21x1.jpg)

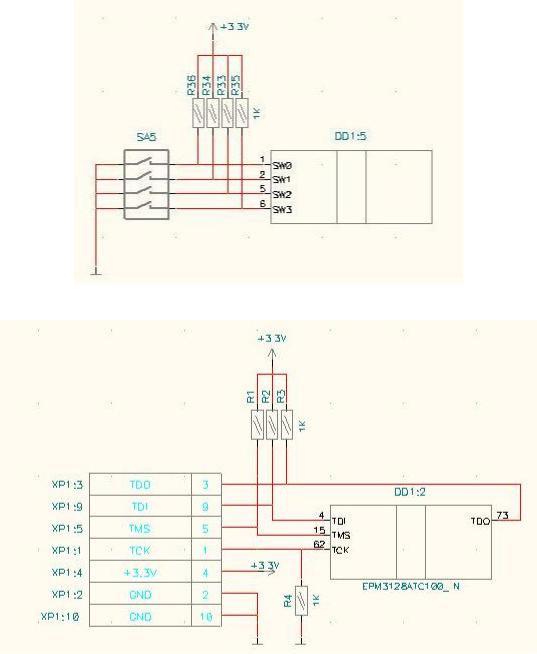

Рисунок 1.25. Подключение сборки микропереключателей
Рисунок 1.26. Подключение конфигурирующего разъема
![](/html/2706/263/html_bGTt_rMdqn.KyPd/htmlconvd-1xi8mt22x1.jpg)

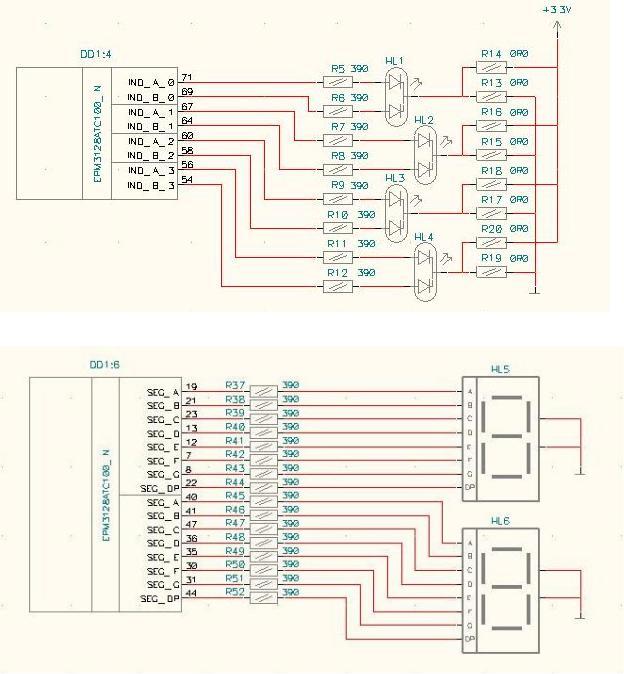

Рисунок 1.27. Подключение светодиодов
Рисунок 1.28. Подключение семисегментных индикаторов
![](/html/2706/263/html_bGTt_rMdqn.KyPd/htmlconvd-1xi8mt23x1.jpg)

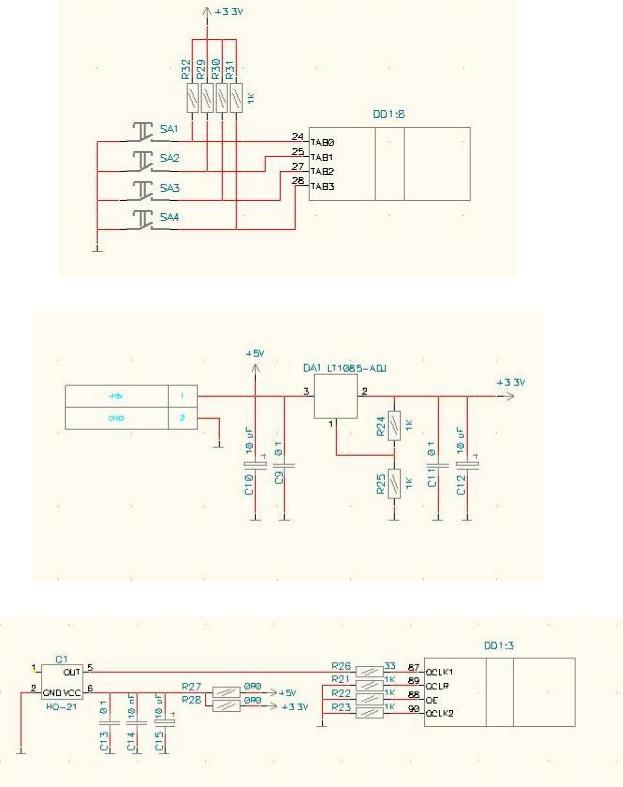

Рисунок 1.29. Подключение тактовых кнопок
Рисунок 1.30. Стабилизатор +3.3В
Рисунок 1.31. Подключение кварцевого генератора
