.pdfЛист 3
Содержание листа. На листе 3 выполняется комплексный чертеж детали. Нужно определить третий вид по двум данным. Деталь должна быть вычерчена в трех видах с применением разрезов и нанесением размеров. Образец рис. 7, стр. 21. Варианты заданий стр. 22-24.
Цель задания. Закрепить знания и навыки проецирования моделей в прямоугольных проекциях; уметь анализировать геометрическую форму предмета. Ознакомиться с основными правилами выполнения разрезов и нанесением размеров на чертежах.
Методические указания
Основные виды
1 – вид спереди (главный вид – вид дающий наибольшее представление о предмете) 2 – вид сверху; 3 – вид слева; 4 – вид справа; 5 – вид снизу; 6 – вид сзади.
Простые разрезы
Разрезом называется изображение предмета мысленно рассечённого плоскостью. На разрезе показывают, что получается в секущей плоскости и что расположено за ней.
21
1 Невидимые раннее внутренние очертания, изображённые штриховыми линиями обводят сплошными основными линиями, если через них проходит секущая плоскость.
2 Сплошные основные линии, изображающие элементы детали, находящиеся на части детали расположенной перед секущей плоскостью не проводят.
3 Фигуру сечения входящую в разрез заштриховывают.
4 Мысленное рассечение предмета относится только к данному разрезу и не влечёт за собой изменения других изображений того же предмета.
Разрезы разделяются в зависимости от положения секущей плоскости относительно горизонтальной плоскости проекций на:
горизонтальные – секущая плоскость параллельна горизонтальной плоскости проекций; вертикальные – секущая плоскость перпендикулярна горизонтальной плоскости проекций.
фронтальные – секущая плоскость параллельна фронтальной плоскости проекций;
профильные – секущая плоскость параллельна профильной плоскости проекций; наклонные – секущая плоскость составляет какой либо угол с горизонтальной плоскостью проекций; продольные – секущая плоскость направлена вдоль длины или высоты предмета;
перпендикулярные – секущая плоскость перпендикулярна высоте или длине предмета; При выполнении разреза выявляется внутреннее устройство предмета, но частично
теряется его внешний вид. Такой разрез называют полным разрезом. Полный разрез применяют для нессиметричных деталей.
Для симметричных деталей совмещают половину вида и половину разреза, не показывая линиями невидимого контура его внутреннее строение. Граница между видом и разрезом – осевая линия.
Местный разрез – разрез служащий для выявления формы предмета лишь в отдельном, ограниченном месте. Местный разрез отделяют от вида сплошной волнистой линией. Эта линия не должна совпадать с какими либо другими линиями изображения.
Обозначение разрезов
Если секущая плоскость разреза не совпадает с осью симметрии предмета, а соответствующие изображения не находятся в непосредственной проекционной связи или разделены другими изображениями, то положение секущей плоскости разреза обозначают разомкнутой линией со стрелками и прописными буквами русского алфавита. Стрелки указывают направление взгляда при проецировании. Толщина разомкнутой линии S (1,2…1,5); длина штрихов 10-15 мм; буквы ставят у начала и конца линий сечений, так чтобы стрелки размещались между буквами и изображениями.
22
Сложные разрезы (несколько секущих плоскостей)
В зависимости от положения секущих плоскостей различают ступенчатые и ломаные разрезы.
Ступенчатые разрезы (когда секущие плоскости параллельны)
Ломаные разрезы (когда секущие плоскости пересекаются).
При ломаных разрезах секущие плоскости условно поворачивают до совмещения в одну плоскость. При повороте секущей плоскости элементы предмета, расположенные за ней, вычерчивают так, как они проецируются на соответствующую плоскость, до которой производится смещенье.
23
Рисунок 7 - Образец выполнения листа 3
При построении третьей проекции по двум данным нужно сначала хорошо представить себе форму детали в целом. Для этого необходимо выяснить, какие геометрические тела составляют данную деталь, мысленно расчленить деталь на составляющие ее геометрические тела, представить себе, как эти тела будут изображаться в отсутствующей третьей проекции. Для того чтобы правильно понять форму детали, необходимо две данные ее проекции рассмотреть одновременно, т. е., найдя какой-либо элемент фронтальной проекции, посмотреть, как он проецируется на горизонтальной проекции.
Приступая к выполнению листа 3 необходимо изучить правила построения разрезов по ГОСТ 2.305—68.
Образец выполнения листа 3 показан на рис.7. Варианты задания выбирают по рис.8. Чертеж выполняется на листе формата A3. Выполнив рекомендуемые упражнения и ответив на вопросы самопроверки, приступайте к выполнению листа в следующем порядке:
Определите по своему варианту задание; выберите масштаб, сделайте разметку листа, определите место для трех проекций; перечертите данные двух проекций модели, постройте третью проекцию, выполните необходимые разрезы, нанесите размеры; проверьте правильность выполнения чертежа, уберите лишние линии и обведите чертеж, заполните основную надпись.
24
25
26
Рисунок 8 - Варианты заданий для листа 3
Лист 4
Содержание листа. На листе 4 выполняется болтовое соединение. Образец рис. 12 стр. 27 Варианты заданий стр. 26.
Цель задания. Изучить выполнения резьбовых соединений.
Методические указания
Перед выполнением листа внимательно изучите темы программы: изображение и обозначение резьбы. Изображение крепежных деталей с резьбой по условным соотношениям. Изображение резьбовых соединений.
Резьба. Условное обозначение резьбы
Рисунок 9 – Изображение резьбы на стержне
На стержне резьбу изображают сплошными основными линиями по наружному диаметру d и сплошными тонкими линиями - по внутреннему диаметру d1. На изображениях полученных проецированием на плоскость, перпендикулярную к оси стержня, сплошную тонкую линию внутреннего диаметра резьбы проводят приблизительно на ¾ длины окружности, причём эта линия может быть разомкнута в любом месте (рис. 23, 25). d1 = 0.81d
27
В отверстии резьбу в разрезах вдоль оси изображают сплошными основными
линиями по |
внутреннему |
диаметру D1 и сплошными тонкими линиями - |
по |
наружному |
диаметру D. |
На изображениях полученных проецированием |
на |
плоскость, перпендикулярную к оси стержня, сплошную тонкую линию наружного диаметра резьбы проводят лишь на ¾ длины окружности, размыкая её в любом месте. (рис. 11, 12) D1 = 0.81D
Рисунок 10 – Изображение резьбы в отверстии
Рисунок 11 - Обозначение резьбы
Образец выполнения листа 5 показан на рис.14. Сборочный чертеж выполняется на листе чертежной бумаги формата A3. Спецификация к сборочному чертежу - на листе формата А4. Образец спецификации показан на рис.15. Размеры для вариантов даны в табл.3. Сборочный чертеж составляется по чертежам деталей, данных на рис.16 и по образцу листа.
, плечо подставки и приступить к изображению резьбовых соединений.
Рассчитать и вычертить болтовое соединение
28
Задание
Расчётные формулы
Где Р – шаг резьбы определить по заданному диаметру d по таблице
29

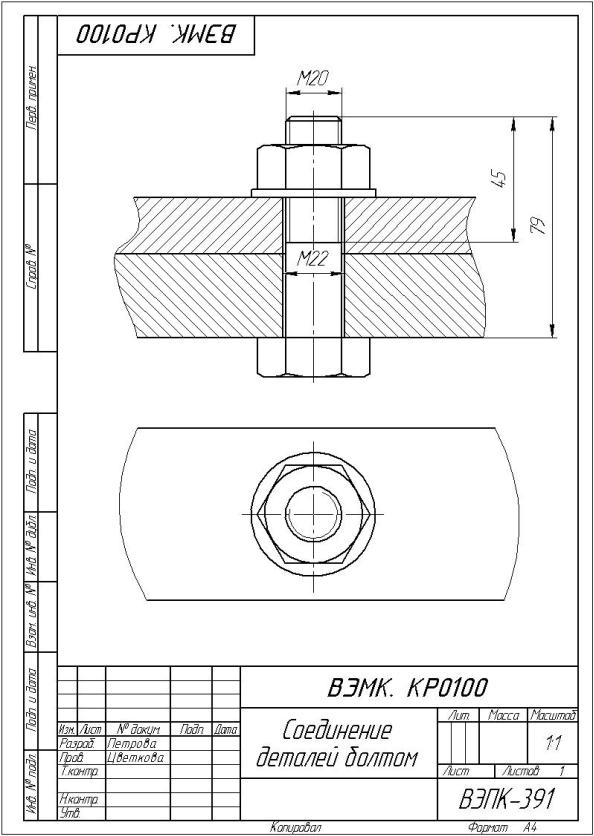

Рисунок 12 – Образец листа №4
Лист 5
Содержание листа. На листе 5 выполняется схема по специальности . Образец
листа рис. 13. стр. 34. Задания стр. 34-36.
Цель задания. Изучение особенностей выполнения схематических чертежей
