.pdfконуса, обеспечивающих равномерное распределение шихтовых материалов по сечению печи.

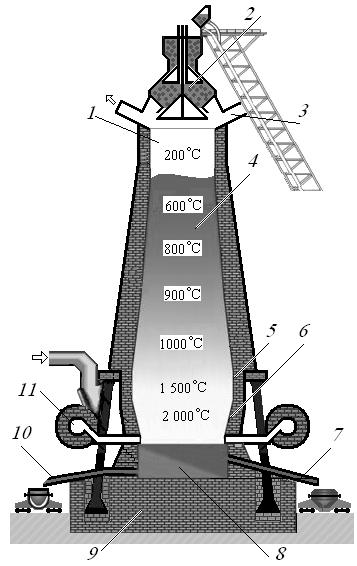

Рис. 1.2. Схема доменной печи:
1 – колошник; 2 – засыпной аппарат; 3 – газоотводные тру-
бы; 4 – шахта; 5 – распар; 6 –
заплечики; 7 – шлаковая летка;
8 – горн; 9 – лещадь; 10 – чу-
гунная летка; 11 – фурмы.
Газоотводные трубы 3,
служат для выхода доменного газа. В процессе работы печи шихтовые материалы подаются в шахту 4 - верхнюю кониче-
скую часть печи, которая обес-
печивает опускание шихтовых материалов и распределение
газов по поперечному сечению печи. Газоотводные трубы 3, служат для вы-
хода доменного газа. В процессе работы печи шихтовые материалы посте-
пенно пордаются в шахту 4 - верхнюю коническую часть печи, которая обес-
печивает опускание шихтовых материалов и распределение газов по попе-
речному сечению печи.
Цилиндрический пояс 5 - распар, самая широкая часть доменной печи,
ниже которой находится конический пояс 6 – заплечики. Распар сглаживает угол между шахтой и заплечиками и препятствует зависанию шихтовых ма-
териалов. Сужение заплечиков книзу связано с уменьшением объема мате-
174
риалов при переходе в жидкое состояние. Нижняя часть рабочего простран-
ства печи - горн 8, имеющий форму цилиндра, в верхней части которого рас-
положены фурмы 11 - устройства, через которые в доменную печь вдувается подогретый воздух, необходимый для горения кокса. Фурмы распределены равномерно по окружности горна. Количество фурм зависит от размера печи и составляет обычно 12 … 36 отверстий. Для поддержания высокой темпера-
туры в доменной печи и уменьшения потерь тепла, образующегося при сго-
рании топлива, воздух, вдуваемый в доменную печь, предварительно подог-
ревается в специальных устройствах - воздухонагревателях до 1000 - 1200 °С.
В горне расположены отверстия – летки для выпуска жидкого чугуна
10 и шлака 7.
Самая нижняя часть печи – лещадь 9, толщина которой достигает 5,5 м.
И лещадь и горн контактируют с расплавленным чугуном, поэтому их вы-
кладывают из наиболее качественного огнеупорного материала.
Доменная печь работает по принципу противотока: сверху вниз опус-
каются шихтовые материалы, загружаемые в печь, а снизу вверх навстречу им поднимаются горячие газы, которые образуются при взаимодействии го-
рячего воздуха, выходящего из фурм, с углеродом кокса. Кислород вдувае-
мого воздуха, встречая раскаленный кокс, обеспечивает полное горение уг-
лерода и сопровождается выделением тепла:
С + О = СО2 + Q |
(1) |
При контакте с раскаленным коксом образовавшаяся двуокись углеро-
да почти полностью переходит в окись углерода, которая является активным восстановителем.
СО2 + С =2 СО – Q |
(2) |
Газовая фаза приобретает резко восстановительные свойства.
Под действием потока раскаленных газов шихтовые материалы нагре-
ваются и претерпевают ряд физических и химических изменений. На колош-
175
нике печи температура газов равна 300 …550 °С., а вблизи фурм она достига-
ет 2000°С.
Важнейшим процессом, происходящим в доменной печи, является вос-
становление оксидов железа. Восстановление начинается уже в верхней час-
ти шахты при температуре около 500 .. 570°С и происходит путем последова-
тельного отщепления кислорода от высшего оксида к низшему по схеме
Fe2 O3 > Fe3O4 > Fe O > Fe.
Основными восстановителями являются оксид углерода и углерод, вы-
деляющийся из СО. Проникая в поры руды, окись углерода разлагается и вы-
деляет углерод в виде сажи, которая является активным восстановителем.
Водород, содержащийся во вдуваемом воздухе, является также активным восстановителем, но его роль в целом невелика. Восстановление железа оки-
сью углерода называется косвенным восстановлением, а восстановление твердым углеродом – прямым. При температурах до 900°С происходит пре-
имущественно косвенное восстановление железа, а при более высоких тем-
пературах – прямое. Обе реакции идут в печи одновременно, причем твер-
дым углеродом восстанавливается до 50% железа из его закиси.
Восстановленное железо опускается в горн, взаимодействует с раска-
ленным коксом, образуя с углеродом химическое соединение Fe3C – карбид железа
3Fe + C = Fe3C. |
(3) |
Одновременно с восстановлением железа в доменной печи происходит восстановление и других компонентов шихты: марганца, кремния и фосфора,
которые также переходят в чугун.
Марганец и кремний являются полезными примесями. Они обычно со-
держатся в железной руде. Восстановление марганца, содержащегося в рудах обычно в виде оксида МпО2, протекает аналогично восстановлению железа и может быть представлено схемой МпО2 > Мп2О3 > Мп3О4 > МпО > Мп. При
176
температурах до 700 °С происходит косвенное восстановление, а при более высоких – прямое.
Кремний содержится в руде в виде соединения SiO2. Он восстанавлива-
ется твердым углеродом и растворяется в железе.
SiO2 + С = Si + СO2 |
(4) |
Оксиды хрома, никеля, титана и др. примесей, встречающиеся в рудах некоторых месторождений, в доменной печи восстанавливаются частично или полностью, при этом получаются природнолегированные чугуны.
Фосфор и сера относятся к вредным примесям. Восстановление окси-
дов фосфора, содержащихся в большинстве руд в виде фосфорнокальциевых соединений, происходит вследствие наличия в доменной печи благоприят-
ных условий для протекания этого процесса. Фосфор восстанавливается твердым углеродом и практически полностью переходит в чугун. Наличие в доменной печи основного шлака позволяет частично удалить фосфор в шлак.
Сера попадает в доменную печь в основном с коксом и частично с же-
лезной рудой, где она находится в виде сульфидов. Какое-то количество серы удаляется с газами в виде Н2S и SO2. Однако значительная часть ее остается в печи в виде сульфидов и распределяется между жидким шлаком и чугуном.
Наименее желательное соединение серы – сульфид железа FeS, который хо-
рошо растворяется в чугуне. При наличии в доменной печи извести происхо-
дит частичное удаление серы в шлак в виде соединения СаS.
Образование шлака активно происходит после окончания процессов восстановления оксидов железа в доменной печи. Шлак состоит из пустой породы, золы кокса и флюса, специально добавляемого в печь для повыше-
ния жидкотекучести шлака. Шлак формируется постепенно, изменяя свой со-
став по мере стекания в горн, где он накапливается на поверхности жидкого чугуна и откуда удаляется через шлаковую летку. Состав шлака зависит от состава пустой породы руды и загружаемых флюсов.
177
Таким образом, в результате восстановления оксидов железа и приме-
сей в доменной печи образуется сплав, по меньшей мере, шести элементов -
железа, углерода, марганца, кремния, фосфора и серы.
Продукты доменного производства
Основным продуктом доменной плавки является чугун. В зависимости от химического состава и назначения доменные чугуны делятся на литейные,
передельные, природнолегированные и специальные (ферросплавы).
Литейные чугуны используются для получения чугунных отливок. Эти чугуны поступают в литейные цеха в виде чушек – небольших слитков, кото-
рые переплавляют и получают фасонные отливки.
Передельные чугуны идут на производство стали. На долю передель-
ных чугунов приходится 80 … 85 % всего выплавляемого в доменных печах чугуна.
Природнолегированные чугуны выплавляют из руд, имеющих в своем составе ценные примеси (хром, никель, ванадий, титан и др.). Такие чугуны используются для получения отливок со специальными свойствами.
Специальные чугуны (ферросплавы) выплавляются с высоким содер-
жанием кремния или марганца (ферросилиций, ферромарганец).
Побочные продукты доменной плавки – доменный шлак, применяемый для производства строительных материалов (шлаковаты, шлакобетона), и
доменный (колошниковый) газ, который после очистки используется как то-
пливо.
Основными технико-экономическими показателями работы доменной печи являются коэффициент использования полезного объема (КИПО) и
удельный расход кокса. Для определения КИПО полезный объем печи (м3)
нужно разделить на суточную выплавку (т).Чем выше производительность доменной печи, тем меньше КИПО. Для большинства доменных печей КИ-
ПО = 0,5 … 0,7.
178
Удельный расход кокса К – отношение расхода (А) кокса за сутки к ко-
личеству (Р) чугуна, выплавленного за то же время: К= А/ Р. Удельный рас-
ход кокса в доменных печах составляет 0,5 … 0,7. Чем ниже этот показатель,
тем лучше работает печь.
1.3. Прямое восстановление железа
При производстве чугуна в доменных печах самым дефицитным ших-
товым материалом является кокс, для получения которого необходимы кок-
сующиеся угли, имеющие ограниченные запасы. Решением проблемы полу-
чения железа без применения кокса являются внедоменные процессы – пря-
мое восстановление железа.
Прямое восстановление железа – это такие химические, электрохими-
ческие или химико–термические процессы, с помощью которых возможно получать непосредственно из руды, минуя доменный процесс, металлическое железо в виде губки, крицы или жидкого металла.
Преимуществом этих методов является высокая чистота металла, по-
скольку исключается загрязнение его серой из золы кокса и примесями, на-
ходящимися непосредственно в руде.
В качестве исходного железорудного сырья используют агломерат,
окатыши, а в качестве восстановителя – твердое топливо или газ, содержа-
щий водород и оксид углерода СО.
Основным продуктом прямого восстановления является твердый желе-
зорудный материал, в котором большая часть железа находится в виде мел-
ких крупинок. При большой степени металлизации продукт прямого восста-
новления называется губчатым железом, при более низкой – металлизован-
ным сырьем, основным назначением которого является переплав в дуговых сталеплавильных печах.
Существующие способы прямого восстановления железа в зависимости от физического состояния получаемого продукта можно разделить на три
179
группы: производство губчатого железа газообразными восстановителями в толстом слое, производство губчатого железа газообразными восстановите-
лями в тонком слое, восстановление твердым углеродом.
Производство губчатого железа газообразными восстановителями в тол-
стом слое
Процесс Мидрекс осуществляют в шахтных печах небольшой высоты или в ретортах с использованием конвертированного природного газа, со-
стоящего в основном из водорода и окиси углерода. Конверсия природного газа заключается в превращении углеводоров путем их разложения на водо-
род и углерод с последующим дожиганием углерода до СО. Газ подается в шахтную печь снизу, а сверху производится загрузка железорудного мате-
риала (предварительно обогащенной, обожженной и измельченной руды, аг-
ломерата или окатышей), где при температуре 700 … 900 °С происходит вос-
становление железа. Для восстановления и плавления примесей этой темпе-
ратуры недостаточно. Полученное губчатое железо содержит до 90% метал-
лического железа и после магнитной сепарации используется в порошковой металлургии. Этот процесс разработан фирмой «Мидлен Росс» (США) и
осуществлен в России на Оскольском электрометаллургическом комбинате.
Одним из вариантов восстановления железа в толстом слое является и восстановление руды в ретортах в неподвижном слое, при котором не проис-
ходит образования мелочи, выноса пыли, локального спекания шихты, раз-
рушения слоя.
Восстановление газообразообразными восстановителями в тонком слое
Процесс осуществляют на движущейся колосниковой решетке. Кон-
вертированный газ проходит сверху вниз через слой шихты высотой 200 …300 мм. На конвейерной ленте имеются три зоны: подогрева, восстановле-
ния и охлаждения. Основным преимуществом этого процесса является воз-
можность использования неупрочненных окатышей.
180
Металлизация рудно-угольных окатышей
Окатыши, изготовленные из смеси железного концентрата и 15 … 20 %
угля, подвергают обжигу при температуре 1200 …1250 °С. Полученные ме-
таллизованные окатыши используются для выплавки чугуна или полупро-
дукта.
Недостаток этого процесса – загрязнение губчатого железа пустой по-
родой, серой и фосфором твердого топлива.
Металлизация рудных окатышей с подачей в шихту дробленого твердого топлива
Шихту составляют из обожженных окатышей, доломита или известня-
ка и твердого мелкого топлива. Процесс осуществляют последовательно на обжиговых решетках, в трубчатых печах и во вращающихся трубчатых холо-
дильниках.
Восстановление твердым углеродом
При использовании этого способа твердое топливо и окалину или очень богатый концентрат загружают слоями в тигли, и затем эти тигли на дли-
тельное время помещают в печи для восстановления окислов железа.
Способ был предложен в Швеции и осуществлен впервые в промыш-
ленных масштабах в г. Хеганес, а затем на других заводах. Аналогичный способ применяется и в России.
Восстановление в кипящем слое
Процесс основан на контакте тонкоизмельченного рудного концентрата с восстановительным газом. Для создания кипящего слоя под решетку, на ко-
торой находится зернистый материал, подают газ с определенной скоростью,
которая зависит от размера и плотности частиц. Для предотвращения слипа-
ния частичек восстановленного железа процесс ведут при низкой температу-
ре (около 500 °С).
181
1.4. Производство стали
Физико-химические основы производства стали
Сталь является основным сплавом, применяющимся во всех отраслях современной техники для изготовления ответственных конструкций, машин и их деталей, так как в отличие от чугуна имеет высокие прочностные и пла-
стические свойства, хорошо обрабатывается давлением, сваривается.
По химическому составу сталь отличается от чугуна содержанием уг-
лерода и постоянных примесей. Поэтому сущность процесса переработки чу-
гуна в сталь сводится к окислению примесей чугуна путем перевода их в шлак или газы в процессе плавки. Особенно важно при этом удалить вредные примеси серы и фосфора, придающие стали хрупкость.
Углерод чугуна, соединяясь с кислородом, удаляется из металла в виде газа СО, другие же примеси в виде оксидов переходят в шлак. Примеси отли-
чаются по своим физико-химическим свойствам, поэтому для удаления каж-
дой из них в плавильном агрегате создают определенные условия, используя основные законы физической химии.
В соответствии с законом действующих масс скорость химических ре-
акций пропорциональна концентрации реагирующих веществ. Поскольку в наибольшем количестве в чугуне содержится железо, то оно и окисляется в первую очередь при взаимодействии чугуна с кислородом в сталеплавильной печи.
2Fe + O2 = 2 FeO + Q |
(5) |
Одновременно с железом окисляются кремний, марганец, фосфор и
другие примеси, при этом в их окислении участвует как кислород, так и за-
кись железа FeO, которая при высоких температурах отдает свой кислород более активным элементам:
2 FeO + Si = SiO2 + 2Fe + Q1 |
(6) |
5 FeO + 2P = P2О5 +5 Fe +Q2 |
(7) |
182
FeO + Mn = MnO + Fe + Q3 |
(8) |
FeO + C = CO + Fe – Q4 |
(9) |
Согласно принципу Ле Шателье химические реакции, выделяющие те-
пло, протекают интенсивнее при более низких температурах, а реакции, про-
текающие с поглощением тепла, при более высоких температурах. Поэтому на первом этапе плавки, когда температура металла невысокая интенсивно окисляются кремний, марганец, фосфор. В этот период необходимо удалить фосфор, который является вредной примесью, так как придает стали хладно-
ломкость. Для удаления фосфора необходимо иметь невысокую температуру,
значительное содержание оксида железа и основной шлак, содержащий СаО,
поэтому плавку ведут в печи с основной футеровкой. Фосфорный ангидрит
(реакция 7) в присутствии окиси железа и извести образует нерастворимое соединение 4СаОР2О5 , переходящее в шлак.
Фосфористый шлак удаляют с поверхности металла и наводят новый,
добавляя свежие порции СаСО3.
По мере прогрева ванны металла до более высоких температур проис-
ходит второй этап плавки - «кипение» металла.
В этот период интенсивно окисляется углерод с образованием газа СО,
пузырьки которого, выделяясь из металла, вызывают интенсивное переме-
шивание жидкого металла, что создает впечатление кипения ванны.
Этот период является основным в процессе выплавки стали, так как при «кипении» уменьшается содержание углерода, выравнивается темпера-
тура по объему ванны, частично удаляются неметаллические включения и растворенные в металле газы, т.е. происходит рафинирование металла.
В этот период создаются условия для удаления серы, которая растворя-
ется как в жидком металле, так и в шлаке. Удаление серы происходит в печи с основной футеровкой по реакции
FeS + СаО = СаS + FeО (10).
183
