Чтобы понять значение систем САD/САМ/САЕ, необходимо рассмотреть различные задачи и операции, которые приходится решать и выполнять в процессе разработки и производства продукта. Все эти задачи, взятые вместе, называются жизненным циклом продукта. Пример жизненного цикла продукта приведен на рисунке 1 [39].
Рисунок 1 – Жизненный цикл продукта и роль автоматизированных систем САD/САМ/САЕ на различных этапах цикла
Прямоугольники, нарисованные сплошными линиями, представляют два главных процесса, составляющих жизненный цикл продукта: процесс разработки и процесс производства.
Процесс разработки начинается с запросов потребителей и заканчивается разработкой рабочей конструкторской документации продукта.
42
Процесс производства начинается с технических условий на изделие и заканчивается поставкой готовых изделий.
Операции, относящиеся к процессу разработки и постановки изделия на производство, устанавливаются стандартами систем СРПП и ЕСКД и были рассмотрены на практическом занятии № 1.
Процесс производства начинается с планирования, которое выполняется на основании чертежей, полученных на этапе проектирования, а заканчивается готовым продуктом (рисунок 1).
Технологическая подготовка производства — это операция, устанавливающая список технологических процессов по изготовления изделий и задающая их параметры. Одновременно выбирается оборудование, на котором будут производиться технологические операции, такие как получение детали нужной формы из заготовки.
В результате подготовки производства составляются план выпуска, списки материалов и программы для оборудования. Подготовка занимает в процессе производства важное место, требуя значительного человеческого опыта и принятия качественных решений. Такая характеристика подразумевает сложности компьютеризации данного этапа.
После завершения технологической подготовки начинается выпуск готового продукта и его проверка на соответствие требованиям. Детали, успешно проходящие контроль качества, собираются вместе, проходят тестирование функциональности, упаковываются, маркируются и отгружаются заказчикам.
4.1.6.2 Определения систем CAD, CAM и CAE
Автоматизированное проектирование (computer-aided design
— CAD) представляет собой технологию, состоящую в использовании компьютерных систем для облегчения создания, изменения, анализа и оптимизации проектов [39]. Самая основная функция CAD — определение геометрии конструкции (детали механизма, архитектурные элементы, электронные схемы, планы зданий и т.п.), поскольку геометрия определяет все последующие этапы жизненного цикла продукта. Системы автоматизированной
43
разработки рабочих чертежей и системы геометрического моделирования являются наиболее важными компонентами автоматизированного проектирования.
Автоматизированное производство (computer-aided manufacturing — САМ) — это технология, состоящая в использовании компьютерных систем для планирования, управления и контроля операций производства через прямой или косвенный интерфейс с производственными ресурсами предприятия [39]. Одним из наиболее зрелых подходов к автоматизации производства является числовое программное управление (ЧПУ), которое заключается в использовании запрограммированных команд для управления станком, который может резать, фрезеровать, штамповать, шлифовать, изгибать и иными способами превращать заготовки в готовые детали. В наше время компьютеры способны генерировать большие программы для станков с ЧПУ на основании геометрических параметров изделий из базы данных CAD и дополнительных сведений, предоставляемых оператором.
Еще одна важная функция систем автоматизированного производства — программирование роботов, которые могут работать на гибких автоматизированных участках, выбирая и устанавливая инструменты и обрабатываемые детали на станках с ЧПУ. Роботы могут также выполнять свои собственные задачи, например, заниматься сваркой, сборкой и переносом оборудования и деталей по цеху.
Автоматизированное конструирование (computer-aided engineering — САЕ) — это технология, состоящая в использовании компьютерных систем для анализа геометрии CAD, моделирования и изучения поведения продукта для усовершенствования и оптимизации его конструкции [39]. Средства САЕ могут осуществлять множество различных вариантов анализа. Программы для кинематических расчетов, например, способны определять траектории движения и скорости звеньев в механизмах.
Таким образом, технологии САD, САМ и САЕ заключаются в автоматизации и повышении эффективности конкретных стадий жизненного
44
цикла продукта. Развиваясь независимо, эти системы еще не до конца реализовали потенциал интеграции проектирования и производства.
4.1.6.3 Компоненты САПР
Для реализации компьютерно-ориентированного подхода к проектированию и производству нужно специальное аппаратное и программное обеспечение, которые относятся к числу основных компонентов, составляющих системы САD/САМ/САЕ [39].
Графические устройства и периферийные устройства ввода-вывода вместе с обычным вычислительным модулем составляют аппаратное обеспечение систем САD/САМ/САЕ (рисунок 2) [39].

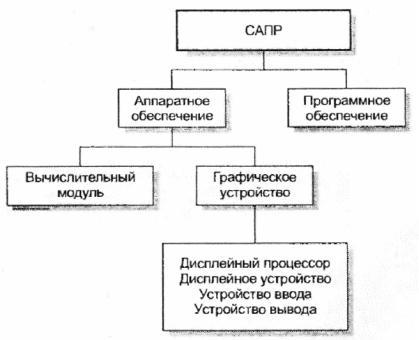

Рисунок 2 – Компоненты системы САD/САМ/САЕ
Графическое устройство состоит из дисплейного процессора, устройства отображения, или дисплейного устройства (называемого монитором), и одного или нескольких устройств ввода. Дисплей (монитор) представляет собой экран, на который выводится графическое изображение.
В состав графического устройства обычно входит одно или несколько устройств ввода. Помимо клавиатуры к ним относятся мышь, спейсбол и цифровой планшет с пером и роликом (рисунок 3) [39].
45
Рисунок 3 – Примеры устройств ввода:
а — мышь; б — цифровой планшет с пером и роликом; в — спейсбол
Эти устройства ввода призваны способствовать интерактивному манипулированию формами, давая пользователю возможность вводить графические данные непосредственно в компьютер. Каждое графическое устройство обычно подключается к устройствам вывода, например, к плоттеру или цветному лазерному принтеру (рисунок 4) [39].
Рисунок 4 – Примеры устройств вывода: а — плоттер; б — цветной лазерный принтер
Эти устройства могут использоваться несколькими графическими устройствами совместно. Устройства вывода позволяют вывести любое изображение на бумагу.
Компоненты графического устройства представлены на рисунке 5 [39].
46
Рисунок 5 – Компоненты графического устройства
На рисунке 6 [37] показана схема типичной системы автоматизированного проектирования.
Рисунок 6 – Схема типичной системы автоматизированного проектирования
47
Составными частями технического обеспечения любой САПР являются сервер, несколько персональных компьютеров (ПК) и периферийные устройства.
4.1.6.4 Общие положения проектирования в системе КОМПАС
КОМПАС (КОМПлекс Автоматизированных Систем) — современная САD/САМ система, в которую входят более 30 программных продуктов, функционирует под управлением операционной системы Windows 95/98/2000/XP.
Основа комплекса — графическая система КОМПАС-3D предназначена для разработки и оформления конструкторской документации. Система позволяет создавать трехмерные параметрические модели отдельных деталей и сборочные единицы. Параметризация позволяет быстро получить модель типовых моделей однажды спроектированного прототипа.
По созданным моделям разрабатывается конструкторская и технологическая документация, ведется расчет геометрических и массоцентровочных характеристик, появляется возможность передачи геометрии изделия в расчетные пакеты, в пакеты разработки управляющих программ для обрабатывающего оборудования с ЧПУ.
Система КОМПАС-3D включает в себя четыре основных компонентов:
-чертежно-графический редактор КОМПС-ГРАФИК для автоматизации проектно-конструкторских работ в машиностроении, приборостроении, строительстве и архитектуре, то есть там, где необходимо быстро разработать и выпустить графические и текстовые документы: эскизные чертежи проработок, сборочные чертежи и чертежи деталей, планы и схемы и т.д.;
-систему создания спецификаций для сборочных чертежей;
-систему твердотельного моделирования КОМПАС-3D для создания трехмерных моделей деталей;
-систему твердотельного моделирования для создания трехмерных сборочных единиц [40].
48
Встроенный в систему чертежно-графический редактор КОМПАС-ГРАФИК ориентирован на быстрое и удобное выполнение чертежей любой сложности в полном соответствии со стандартами ЕСКД.
ВКОМПАС-3D модели твердых тел создаются общепринятыми последовательными булевыми операциями (сложения и вычитания) над объемными примитивами (сферами, призмами, цилиндрами, конусами и т.д.). Объемные примитивы образуются путем перемещения плоской фигуры (эскиза) в пространстве по определенной траектории. Эскиз изображается средствами чертежно-графического редактора КОМПАС-ГРАФИК. После создания полной трехмерной модели можно выполнить чертеж данного изделия в ортогональных проекциях с полуавтоматическим нанесением размеров.
Система КОМПАС включает следующие системы-приложения:
- проектирование тел вращения (валов и осей) — КОМПАС SHAFT Рlus; - проектирование пружин различных видов — КОМПАС SPRING;
- проектирование штамповой оснастки;
- систему объемной обработки на станках с ЧПУ — КОМПАС-3D; - САПР ФРЕЗ; - ведение типовых проектов и проектирование металлоконструкций.
На рисунке 7 изображен рабочий чертеж вала, на рисунке 8 — сборочный чертеж червячного редуктора в КОМПАС-ГРАФИК [37].
Всреде КОМПАС используются специализированные библиотеки по общему машиностроению (крепеж, подшипники, пружины, тела вращения, материалы, электродвигатели и т.д.), для создания собственных библиотек пользователя имеются средства разработки приложений КОМПАС-МАСТЕР. Также имеются библиотеки архитектурных элементов, планов зданий сооружений
идр., в зависимости от специфики проектных разработок [40].
49
Рисунок 7 – Рабочий чертеж вала в КОМПАС-ГРАФИК
Технологическая подготовка производства на основе ранее созданных чертежей может осуществляться в КОМПАС-АВТОПРОЕКТ для проектирования сквозных технологий, включающих одновременно операции механообработки, штамповки, термообработки, сварки, получения покрытий [40].
Система КОМПАС-3D имеет шесть режимов работы [40]:
-режим создания чертежа;
-режим создания фрагмента;
-режим создания спецификаций;
-режим создания текстового документа;
-режим создания детали (3D);
-режим создания сборки (3D).
50
Рисунок 8 – Сборочный чертеж червячного редуктора КОМПАС-ГРАФИК
Режим создания чертежа — это режим создания двумерных видов и сборок, оформленных в соответствии со всеми стандартами ЕСКД для изготовления в производстве [40].
Режим создания фрагмента — это режим эскизной проработки отдельных видов и сборок в масштабе 1:1, без элементов оформления и без ограничения размера формата [40].
Режим создания спецификаций — это режим, при котором создаются спецификации сборочного чертежа [40].
Режим создания текстового документа — это режим,
позволяющий выпустить любые текстовые документы: технические условия (ТУ), инструкции по эксплуатации, расчетно-пояснительные записки. При работе в редакторе доступны все основные возможности для современных текстовых редакторов: выбор параметров шрифта и абзаца, ввод специальных символов,
