Каталог М 125 - М 125Х (маховичный генератор)
.pdf![](/html/2706/558/html_MfxBnkePDA.YWDb/htmlconvd-YwSJgo51x1.jpg)
№ позиции |
Наименование |
Обозначение |
Количество |
Примечание |
|
|
|
|
|
|
|
|
|
|
Двигатель 3.1134-10100-01: коробка передач, механизм пусковой
1 |
Втулка |
3.115-12015 |
1 |
|
2 |
Вал пусковой |
3.1122-17150 |
1 |
|
|
|
|
|
|
3 |
Пружина |
М1А-1704030 |
1 |
|
4 |
Вал пусковой |
3.1122-17155 |
1 |
|
5 |
Сектор |
3.1122-17157 |
1 |
|
6 |
Вал пусковой |
3.112-17156 |
1 |
|
7 |
Шайба |
М1А-1704040 |
1 |
|
8 |
Сальник |
3.115-17800 |
1 |
(Ø20хØ35х10) |
9 |
Втулка |
3.1122-17184 |
1 |
|
10 |
Рычаг пусковой |
3.1122-17190 |
1 |
|
11 |
Шайба стопорная |
3.1122-17194 |
1 |
|
12 |
Шайба |
3.1122-17193 |
1 |
|
13 |
Шарик Б 6,35-60 ГОСТ 3722-81 |
0055011056 |
1 |
|
14 |
Пружина |
3.1122-17192А |
1 |
|
15 |
Валик |
3.1122-17191 |
1 |
|
16 |
Рычаг откидной |
3.1122-17195 |
1 |
|
17 |
Ступица рычага |
3.1122-17196 |
1 |
|
18 |
Болт М8-6gх25.58.019 ГОСТ 7796-70 |
|
1 |
|
ЗАО "МВЗ Инжиниринг" |
- 51 - |
![](/html/2706/558/html_MfxBnkePDA.YWDb/htmlconvd-YwSJgo52x1.jpg)

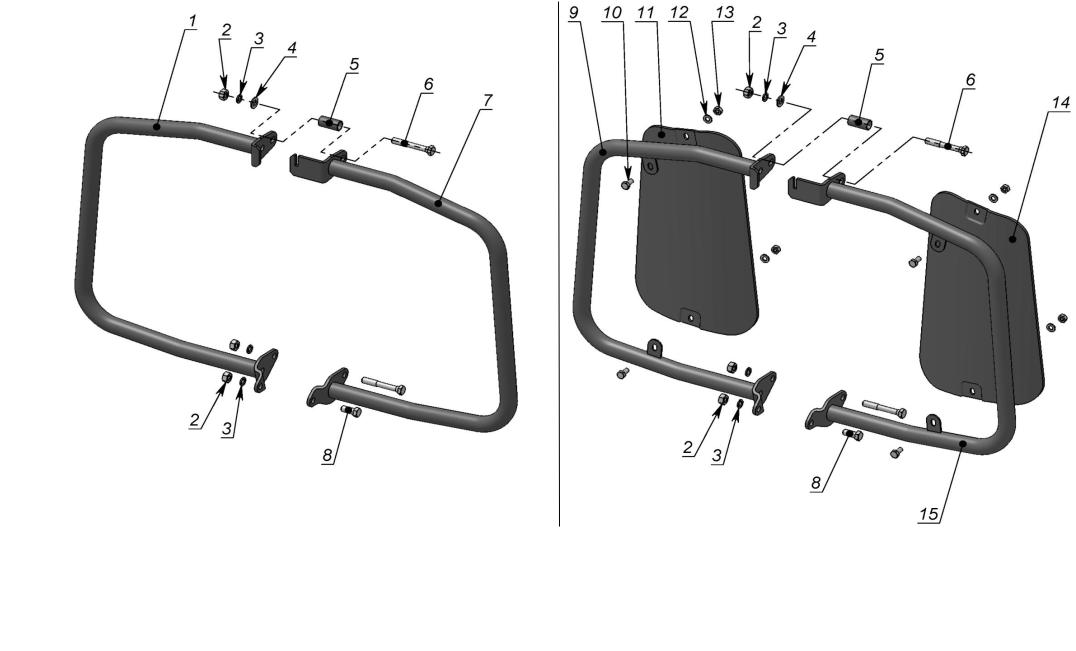

ДУГИ ЗАЩИТНЫЕ |
ДУГИ ЗАЩИТНЫЕ |
3.11212-84202-03 |
СО ЩИТКАМИ НАКОЛЕННЫМИ |
|
3.112-84201 |
ЗАО "МВЗ Инжиниринг" |
- 52 - |
![](/html/2706/558/html_MfxBnkePDA.YWDb/htmlconvd-YwSJgo53x1.jpg)
|
|
|
Количество по узлам |
|
|
позиции |
|
|
|
|
|
|
|
|
Дуги |
|
|
|
|
Дуги |
защитные |
|
|
Наименование |
Обозначение |
защитные |
со щитками |
Примечание |
|
|
|
3.11212- |
наколенны- |
|
|
№ |
|
|
|
||
|
|
84202-03 |
ми 3.112- |
|
|
|
|
|
|
||
|
|
|
|
84201 |
|
|
|
|
|
|
|
|
Дуги защитные 3.11212-84202-03, дуги защитные со щитками наколенными 3.112-84201 |
||||
1 |
Дуга правая |
3.11212-84213-03 |
1 |
-- |
|
2 |
Гайка М8-6H.5.019 ГОСТ 5915-70 |
|
3 |
3 |
|
3 |
Шайба 8Л.65Г.019 ГОСТ 6402-70 |
|
3 |
3 |
|
4 |
Шайба С8.01.08пс.019 ГОСТ 11371-78 |
|
1 |
1 |
|
5 |
Втулка распорная |
3.111-84220 |
1 |
1 |
|
6 |
Болт М8-6gх55.58.019 ГОСТ 7795-70 |
|
2 |
2 |
|
7 |
Дуга левая |
3.11212-84214-03 |
1 |
-- |
|
8 |
Болт М8-6gх20.58.019 ГОСТ 7796-70 |
|
1 |
1 |
|
9 |
Дуга правая |
3.111-84213А |
-- |
1 |
|
10 |
Болт М6-6gх14.58.019 ГОСТ 7798-70 |
|
-- |
4 |
|
11 |
Щиток |
3.111-84710А |
-- |
1 |
|
12 |
Шайба С6.01.08пс.019 ГОСТ 11371-78 |
|
-- |
4 |
|
13 |
Гайка М6-6H.5.019 ГОСТ 5915-70 |
|
-- |
4 |
|
14 |
Щиток |
3.111-84712А |
-- |
1 |
|
15 |
Дуга левая |
3.111-84214А |
-- |
1 |
|
ЗАО "МВЗ Инжиниринг" |
- 53 - |
![](/html/2706/558/html_MfxBnkePDA.YWDb/htmlconvd-YwSJgo54x1.jpg)

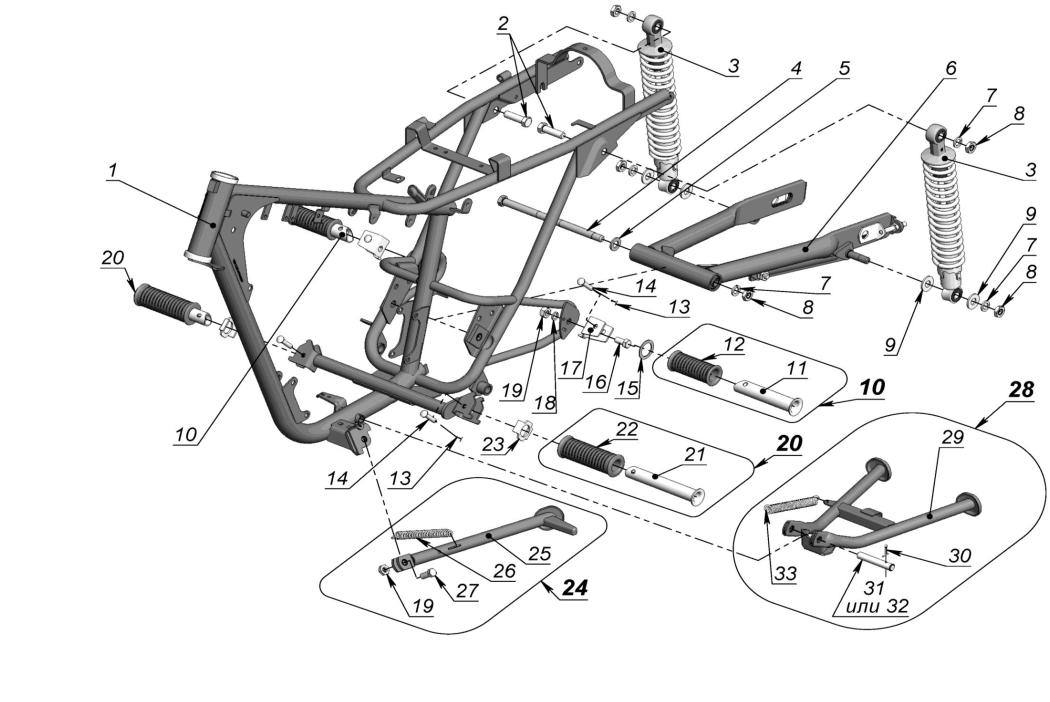

РАМА 3.119-280000
ЗАО "МВЗ Инжиниринг" |
- 54 - |
![](/html/2706/558/html_MfxBnkePDA.YWDb/htmlconvd-YwSJgo55x1.jpg)
№ позиции |
Наименование |
Обозначение |
Количество |
Примечание |
|
|
|
|
|
|
|
|
|
|
|
|
Рама 3.119-280000 |
|
|
1 |
Рама |
3.11211-28111Б-05 |
1 |
|
2 |
Болт М12х1,25-6gх40.58.019 ГОСТ 7796-70 |
|
2 |
|
3 |
Амортизатор |
MDY90H-00 |
2 |
|
4 |
Ось маятника |
3.112-28334 |
1 |
|
5 |
Шайба специальная |
3.11211-28307 |
1 |
|
6 |
Маятник |
3.11211-28310 |
1 |
|
|
|
|
|
|
7 |
Шайба 12Л.65Г.019 ГОСТ 6402-70 |
|
5 |
|
8 |
Гайка М12х1,25-6Н.5.019 ГОСТ 5915-70 |
|
5 |
|
9 |
Пластина |
3.113-28002 |
4 |
|
10 |
Труба подножки |
104-28606Б |
2 |
|
11 |
Труба подножки |
104-28607 |
2 |
|
12 |
Валик подножки |
104-28608А |
2 |
|
13 |
Шплинт 1,6х10.019 ГОСТ 397-79 |
|
4 |
|
14 |
Ось подножки |
104-28614 |
4 |
|
15 |
Шайба упорная |
104-28609 |
2 |
|
16 |
Болт М10х1,25-6gх20.58.019 ГОСТ 7796-70 |
|
2 |
|
17 |
Проушина подножки |
3.115-28610 |
2 |
|
18 |
Шайба 10Л.65Г.019 ГОСТ 6402-70 |
|
2 |
|
19 |
Гайка М10х1,25-6Н.5.019 ГОСТ 5915-70 |
|
3 |
|
20 |
Подножка водителя |
3.1121-28620 |
2 |
|
|
|
|
|
|
21 |
Труба подножки |
3.1121-28624 |
2 |
|
22 |
Валик подножки |
3.112-28634 |
2 |
|
23 |
Шайба упорная |
3.112-28626 |
2 |
|
24 |
Упор боковой |
3.11212-28800Б-02 |
1 |
|
25 |
Упор боковой |
3.11212-28825Б |
1 |
|
26 |
Пружина |
3.11212-28824А |
1 |
|
27 |
Болт М10х1,25-6gх24 |
3.112-28354 |
1 |
|
ЗАО "МВЗ Инжиниринг" |
- 55 - |
![](/html/2706/558/html_MfxBnkePDA.YWDb/htmlconvd-YwSJgo56x1.jpg)
РАМА 3.119-280000
ЗАО "МВЗ Инжиниринг" |
- 56 - |
![](/html/2706/558/html_MfxBnkePDA.YWDb/htmlconvd-YwSJgo57x1.jpg)
№ позиции |
Наименование |
Обозначение |
Количество |
Примечание |
|
|
|
|
|
|
|
|
|
|
Рама 3.119-280000
28 |
Подставка |
3.11212-28700 |
1 |
|
|
|
|
|
|
29 |
Подставка |
3.11212-28702 |
1 |
|
30 |
Шплинт 2,5х20.019 ГОСТ 397-79 |
|
1 |
|
31 |
Ось подставки |
3.11212-28703 |
1* |
*Допускается замена на поз. 36 |
32 |
Ось подставки |
106-28703 |
* |
*1шт. вместо поз. 35 |
33 |
Пружина |
3.113-28708 |
1 |
|
ЗАО "МВЗ Инжиниринг" |
- 57 - |
![](/html/2706/558/html_MfxBnkePDA.YWDb/htmlconvd-YwSJgo58x1.jpg)

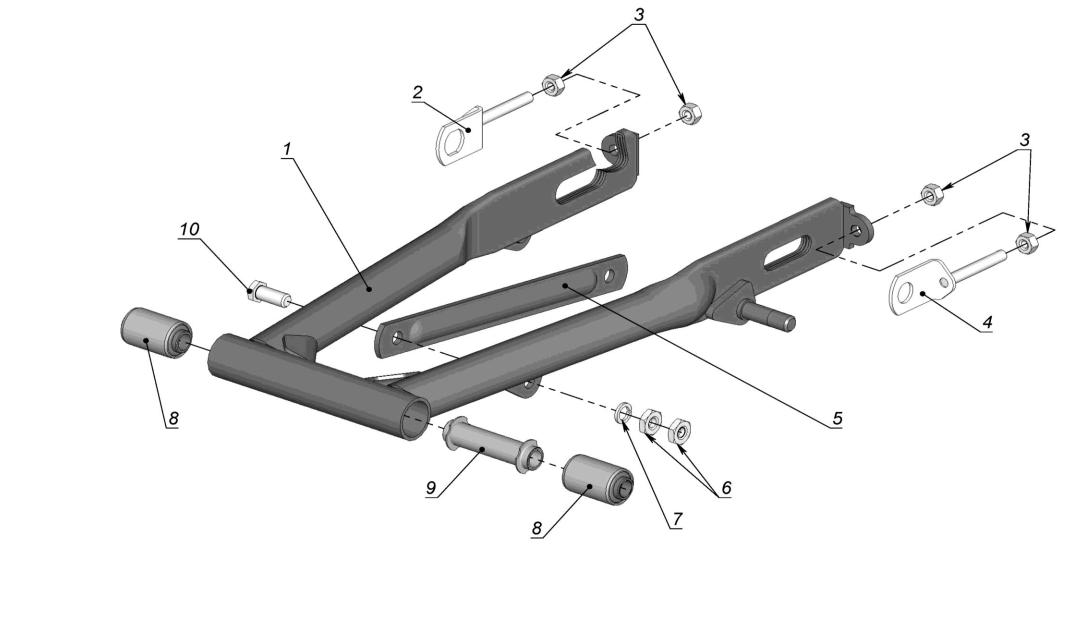

РАМА 3.119-280000 Маятник 3.11211-28310
ЗАО "МВЗ Инжиниринг" |
- 58 - |
![](/html/2706/558/html_MfxBnkePDA.YWDb/htmlconvd-YwSJgo59x1.jpg)
№ позиции |
Наименование |
Обозначение |
Количество |
Примечание |
|
|
|
|
|
|
|
|
|
|
Рама 3.119-280000: маятник 3.11211-28310
1 |
Маятник |
3.11211-28317 |
1 |
|
2 |
Тяга |
3.112-24167 |
1 |
|
3 |
Гайка М8-6Н.5.019 ГОСТ 5915-70 |
|
4 |
|
4 |
Тяга |
3.112-24166 |
1 |
|
5 |
Тяга реактивная |
3.112-34806 |
1 |
|
6 |
Шайба 10Л.65Г.019 ГОСТ 6402-70 |
|
1 |
|
7 |
Гайка М10х1,25-6Н.5.019 ГОСТ 5915-70 |
|
2 |
|
8 |
Сайлент-блок |
3.112-28349 |
2 |
|
9 |
Втулка распорная |
3.112-28316 |
1 |
|
10 |
Болт М10х1,25-6gх24 |
3.112-28354 |
1 |
|
ЗАО "МВЗ Инжиниринг" |
- 59 - |
![](/html/2706/558/html_MfxBnkePDA.YWDb/htmlconvd-YwSJgo60x1.jpg)

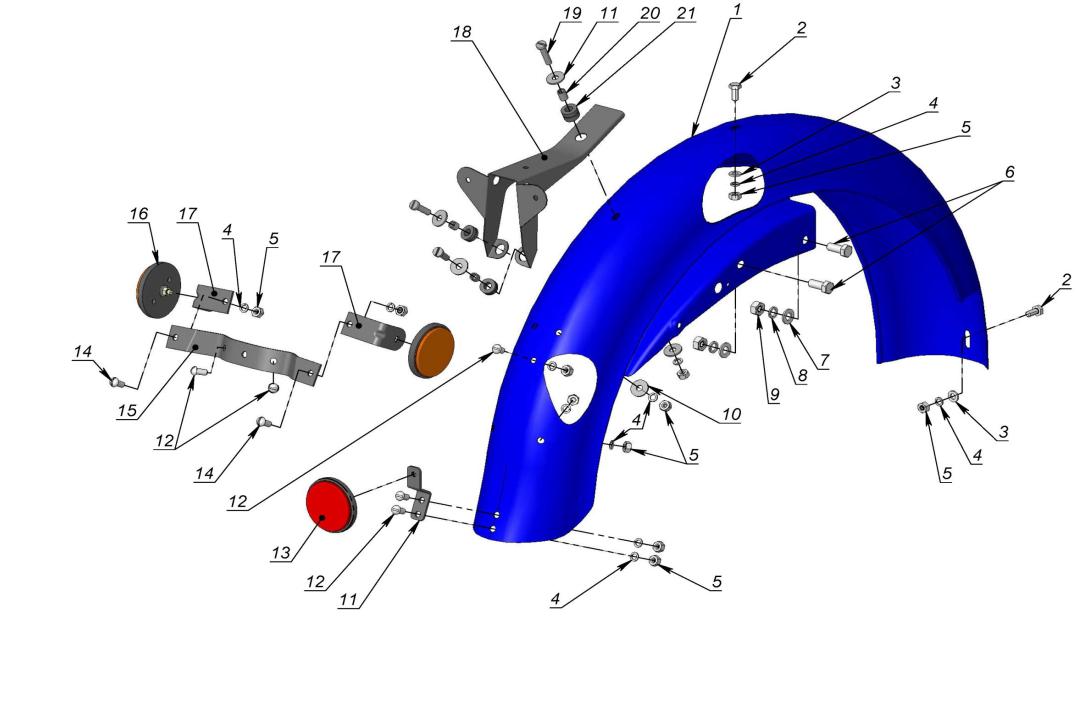

КРЫЛО ЗАДНЕЕ 3.119-840400
ЗАО "МВЗ Инжиниринг" |
- 60 - |
