.pdfCIRCLE (280, 120, 8);{графическое отображение окружности в верхнем левом углу}
CIRCLE (360, 120, 8);{графическое отображение окружности в верхнем правом углу}
CIRCLE (280, 240, 8);{графическое отображение окружности в нижнем левом углу}
CIRCLE (360, 240, 8);{графическое отображение окружности в нижнем правом углу}
SETLINESTYLE(2,0,1);{задание типа осевых линий}
LINE (320, 95, 320, 265); {графическое отображение осевых линий} LINE (255, 180, 385, 180); {окружности, расположенной по центру} LINE (280, 102, 280, 138); {графическое отображение осевых линий} LINE (262, 120, 298, 120); {окружности, в верхнем левом углу} LINE (360, 102, 360, 138); {графическое отображение осевых линий} LINE (342, 120, 378, 120); {окружности, в верхнем правом углу} LINE (280, 222, 280, 258); {графическое отображение осевых линий LINE (262, 240, 298, 240); {окружности, в нижнем левом углу} LINE (360, 222, 360, 258); {графическое отображение осевых линий} LINE (342, 240, 378, 240); {окружности, в нижнем правом углу} {графическое отображение надписи названия детали – “КРЫШКА”}
SETTEXTSTYLE (3, 0, 5); {задание типа надписи}
OUTTEXTXY (380, 35, ’КРЫШКА’);{графическое отображение названия детали в верхнем правом углу рамки}
READLN;
CLOSEGRAPH;{закрытие графического режима} END;
END.
12.2. Задания к практическому занятию
Составить программу отображения элементов технических систем в графическом режиме согласно выданному преподавателем варианту задания из таблицы 12.1.
110
Таблица 12.1
|
Задания к практическому занятию |
|
|
|
|
Вариант |
Эскиз элемента технической системы |
|
задания |
||
|
||
1 |
2 |
Корпус 1
1
Корпус 2
2
111
Продолжение табл. 12.1
1 |
2 |
Корпус 3
3
Корпус 4
4
112
Продолжение табл. 12.1
1 |
2 |
Корпус 5
5
Кондукторная плита
6
113
Продолжение табл. 12.1
1 |
2 |
Шпилька
7
Ось
8
Ось 2
9
Ось 3
10
114
Продолжение табл. 12.1
1 |
2 |
Вал 1
11
Вал 2
12
115
Продолжение табл. 12.1
1 |
2 |
Вилка
13
Шкив
14
Фланец
15
116
Продолжение табл. 12.1
1 |
2 |
Фасонный резец
16
Токарный резец
17
Планка 1
18
117
Продолжение табл. 12.1
1 |
2 |

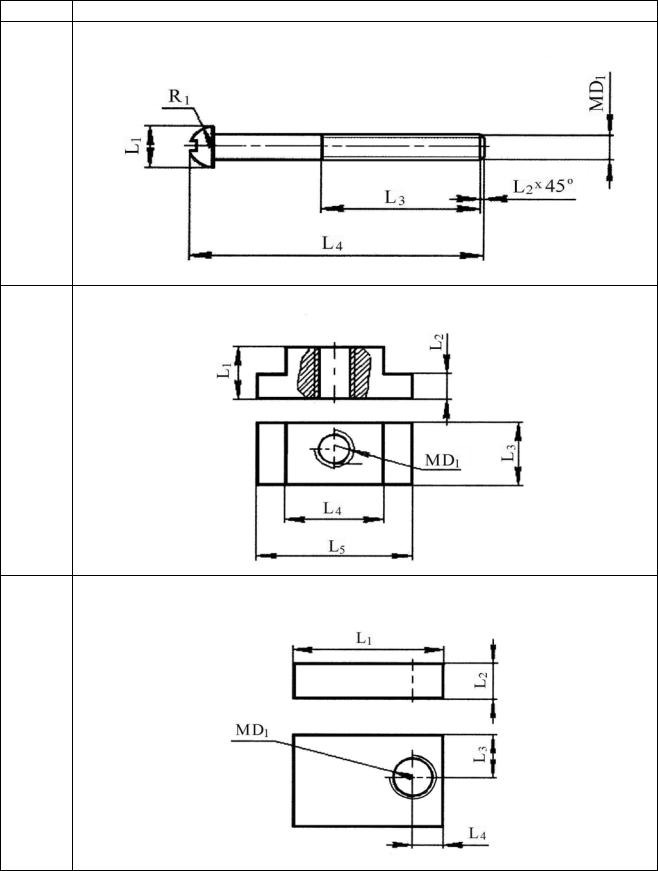

Планка 2
19
Планка 3
20
Болт
21
118
Продолжение табл. 12.1
1 |
2 |
Винт
22
Шпонка 1
23
Шпонка 2
24
