.pdfМеханизм двигателя - Цепь ГРМ
(b)Нанесите машинное масло на натяжитель цепи и установите его (рис.106).
Момент затяжки: 9 ± 1. 8 Нм
Примечание: при установке натяжителя зацепите крюк снова, если плунжер выдвинулся.
33.Установите шкив (см. рис.107).
(a)Совместите паз шкива с ключом на коленвале, и надвиньте шкив.
(b)Установите болты шкива при помощи специального инструмента. Момент затяжки: 138 ± 8. 28 Нм
Рис.106.
нажатие
Рис.107.
Спец. инст-т
Рис.108.
(c) Поверните коленвал против часовой стрелки для |
|
|
отделения крюка от запорного штыря плунжера |
|
|
разделение |
||
(рис.108). |
|
крюк |
|
штырь |
поворот
Рис.109.
(d) Поверните коленвал по часовой стрелке, и |
|
|
|
|
|
|
|
.плунжер |
|
||
проверьте блокировку рейки натяжителя |
|
|
|
||
|
|
|
|
|
|
плунжером (рис109). |
|
|
|
|
|
вставка |
|
|
|
|
|
|
|
|
|||
|
|
|
|
поворот |
|
|
|
Рис.110. |
|||
|
|
Совет: Если плунжер не выходит, нажмите рейку натяжителя в направлении натяжителя при помощи отвертки или пальцев для отделения крюка от запорного штыря и выдвиньте плунжер
(рис.110).
45
МеханизмдвигателяЦепьГРМ
34.Установите датчик скорости.
Момент затяжки: 9 ± 1. 8 Нм
35.Установите крепежную скобу двигателя
Моментзатяжки: 47 Нм
36.Установите крепления водяного насоса
[4G18-1307100](рис.111).
(a)Установите новое кольцо водяного насоса.
(b)Установите водяной насос 6 болтами. Момент затяжки: болт А: 9 + 1.8 Нм
Болт В: 11 ± 2. 2 Нм
37.Установите натяжитель ремня ГРМ.
Момент затяжки: гайка: 29 + 5. 8 Нм
Болт: 69 ± 13. 8 Нм
38.Установите правое крепление двигателя.
Моментзатяжки: 52 Нм
39.Установите крышку головки блока цилиндров.
(a)Установите прокладку крышки.
(b)Устраните старое уплотнение.
(c)Нанесите герметик в 2 указанных на рисунке 112 местах. Герметик: силиконовый резиновый 1596 (Kesaixin 1596).
Примечания:
•Удалите смазку с контактной поверхности.
•После нанесения герметика, завершите установку крышки в течение 3 минут.
•После установки не заливайте масло двигателя в течение 2 минут.
(d)Установите крышкуголовки блока цилиндров искобу троса 9 болтами, 2 шайбами и 2 гайками.
Момент затяжки: гайка: 29 + 5. 8 Нм
Болт: 69 ± 13. 8 Нм
40.Установите крепления катушки зажигания.
Момент затяжки: 9 ± 1. 8 Нм
Рис.111.
Рис.112.
46
Механизм двигателя - Цепь ГРМ
41. |
Установите крепления генератора |
Рис.113. |
(рис.113). |
|
|
|
Моментзатяжки: |
|
|
болтс12mm головкой: 25 ± 5 Нм |
|
|
болтс14mm головкой: 54 ± 10. 8 Нм |
|
42. |
Залейте охлаждающую жидкость. |
|
43. |
Проверьте утечки охлаждающей |
|
жидкости. |
|
|
44. |
Проверьте утечки масла. |
|
47
МеханизмдвигателяРаспредвал
Распредвал
Замена
1.Снимите крышку двигателя.
2.Снимите катушку зажигания.
3.Снимите крышку головки блока цилиндров.
4.Снимите правую нижнюю крышку двигателя.

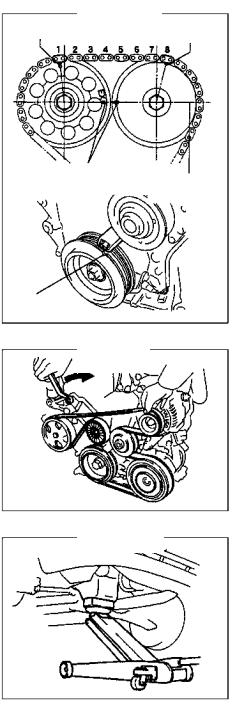

5.Поверните коленвал в положение верхней мертвой точки 1 цилиндра.
(a)Поверните шкив до совпадения отметки «О» с меткой крышки цепи.
(b)Проверьте отметки звездочки распредвала и VVT, они должны находиться на одной линии с крышкой цепи, как показано на рисунке 114. Совет: Если нет, поверните коленвал на один оборот (360°) и совместите метки.
6.Снимите ремень ГРМ (рис.115).
Медленно поверните натяжитель ремня ГРМ по часовой стрелке для откручивания. Затем снимите ремень ГРМ и установите натяжитель на место.
7.Снимите правое крепление двигателя (рис. 116).
(a)Снимите бак масляного насоса PS и отложите его в сторону.
(b)Установите деревянный брусок между рычагом и двигателем, установите рычаг и снимите скобу амортизатора.
8.Снимите натяжитель ремня ГРМ.
Совет: действуйте рычагом вверх и вниз для снимания болтов.
Рис.114.
Метка Метка
Метка |
|
|
|
Крышка |
|
|
|
|
|
|
цепи |
Паз
Рис.115
Рис.116
48
Механизм двигателя - Распредвал
9. Снимите распредвал.
Примечание: не поворачивайте коленвал до установки натяжителя цепи.
(a)Поверните коленвал в положение верхней мертвой точки 1 цилиндра (рис.117).
(b)Сделайте отметки на цепи и звездочке распредвала.
(c)Снимите 2 болта и натяжитель цепи.
Рис.117.
метка
(d) Зафиксируйте распредвал регулируемым ключом и |
|
|
Рис.118. |
|
Фиксация |
||
|
|
||
открутите болты звездочки распредвала (рис.118). |
Откручивание |
||
|
Примечание: не повредите толкатель клапана.
Рис.119.
(e) В указанном на рисунке 119 порядке, открутите болты крышки подшипников выпускного распредвала и снимите крышку.
(f) Как показано на рисунке 120, снимите звездочку |
Рис.120. |
выпускного распредвала. |
|
(g) В указанном на рисунке 121 порядке, открутите болты |
Рис.121. |
крышки подшипников впускного распредвала и снимите крышку.
49
Механизм двигателя - Распредвал
(h)Держите цепь рукой и снимите впускной распредвал рисунок 122.
(i)Как показано на рисунке 123, закрепите цепь.
Примечание: ничего не должно попасть в крышку цепи.
10.Проверьте VVT [4G18-1006300].(рис.124).
(a)Проверьте защелкивание звездочки. Закрепите распредвал клещами и проверьте блокировку привода VVT.
Примечание: не повредите впускной распредвал.
(b)Отпустите запорный штырь.
(1)Как показано на рисунке124, герметизируйте 5 маслопроводов шеек распредвала виниловой
тканью.
Совет: Одну из сторон маслопровода закройте резиновым блоком.
(2)На обратной стороне паза проткните отверстие в виниловой ткани в передней и задней части маслопровода.
(3) Забейте маслопровод резиновой тканью под
давлением 150кПа.
Внимание: закройте маслопровод тряпкой во избегание разбрызгивания масла.
Рис.122.
Рис.123.
Рис.124.
Задняя часть маслопров ода
Закрыто
Открыто
Винил
Передняя часть маслопровода
закрыто
Открыто
Резина
|
Рис.125. |
Задняя часть |
Передняя часть |
маслопровод |
маслопровода |
а |
|
50
Механизм двигателя - Распредвал
(4)Убедитесь, что звездочка привода VVT вращается в направлении распределения при уменьшении давления в заднем маслопроводе.
(5)Когда звездочка распредвала поворачивается в максимальное положение, уберите давление воздуха в заднем маслопроводе, затем в переднем (рис.126).
Задняя
сторона
Падение
давления
Рис.126.
Передняя
сторона
Совет: звездочка распредвала может |
Давление |
вращаться только после разблокировки |
|
|
|
штыря. |
|
Внимание: если убрать давление воздуха сначала в переднем маслопроводе, привод VVT переместится к задней части и повредит запорный штырь.
(c)Проверьте плавность вращения. Проверьте плавность вращения VVT.
Рис.127.
Внимание: выполняйте проверку вручную, а не сжатым воздухом.
(d) Проверьте фиксацию в максимальном положении
задержки. |
|
|
|
|
|
Задняя |
|
|
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
Передняя |
|||||||||||||
|
|
|
|
сторона |
|
|
|
сторона |
|||||||||||||
|
Убедитесь в фиксации звездочки распредвала в |
|
|
||||||||||||||||||
|
|
|
|
|
|
|
|
||||||||||||||
|
максимальном положении задержки. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
11. Снимите привод VVT. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
(a) Держите |
распредвал |
клещами |
и |
убедитесь |
в |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
надежной фиксации привода VVT. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
Внимание: не повредите распредвал. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
Закрыто |
|
|
||||||
|
|
|
|
|
|
|
|
|
|
Закрыто |
|
|
|
|
|
|
|
|
|||
(b) Как показано на рисунке 127, герметизируйте 5 |
|
|
|
|
|
|
|||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||
|
маслопроводов шеек распредвала виниловой |
|
|
|
|
|
|
|
|
|
- Открыто |
|
|||||||||
|
|
|
|
|
Открыто |
|
|
|
|
||||||||||||
|
|
|
|
|
|
|
|
|
|
||||||||||||
|
тканью. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Совет: Одну из сторон маслопровода закройте |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
резиновым блоком. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
Винил |
|
|
|
|
|
|
|
|
|
|
|
||||
(c) На обратной стороне паза проткните отверстие в |
|
|
|
|
Резина |
|
|||||||||||||||
|
|
|
|||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||
|
виниловой |
ткани в |
передней |
и |
задней части |
|
|
|
|
|
|
|
Рис.128. |
||||||||
|
маслопровода. |
|
|
|
|
|
|
|
|
|
|
|
|||||||||
|
|
|
|
|
Задняя |
|
Передняя |
||||||||||||||
(d) Забейте маслопровод резиновой тканью под |
|
|
|||||||||||||||||||
|
|
сторона |
|||||||||||||||||||
|
|
|
|
|
|
|
|
|
давлением 150кПа.
сторона
Внимание: закройте маслопровод тряпкой во избегание разбрызгивания масла.
(e)Убедитесь, что звездочка привода VVT вращается в направлении распределения при уменьшении
давления в заднем маслопроводе (рис.129). |
|
|
|
|
|
|
|
||
Совет: |
звездочка |
распредвала |
может |
|
Рис.129. |
|
|
|
|
вращаться только после разблокировки |
Задняя |
|
|
Передняя |
|||||
штыря. |
|
|
|
сторона |
|
|
сторона |
||
|
|
|
|
|
|
|
|
||
(f) Когда звездочка распредвала поворачивается в |
|
|
|
|
|
|
|||
|
|
|
|
|
|
||||
максимальное положение, уберите давление |
|
|
|
|
|
|
|||
|
Падение |
|
|
|
|||||
воздуха в заднем маслопроводе, затем в |
|
давления |
|
|
|
|
|||
переднем. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Давление |
|||
|
|
|
|
|
|
|
|
|
|
5
51
Механизм двигателя - Распредвал
Внимание: если убрать давление воздуха сначала в переднем маслопроводе, привод VVT переместится к задней части и повредит запорный штырь.
(g)Снимите болты привода VVT (рис.130)..
Примечания:
Запрещается снимать остальные 4 болта. При повторном использовании звездочки распредвала Рис130.
разблокируйте штырь и затем установите
Фланцевый болт
звездочку.
12. |
Установите привод VVT. |
|
|
|
|
|
|
|
|
|
|
|
|
||
13. |
Установите распредвал. |
|
|
|
|
|
|
|
|
|
|
|
|
||
|
Возьмите привод VVT вместе с впускным распредв. |
|
|
|
|
|
|
|
|
|
|
|
|||
|
(a) Как показано на рисунке 131, аккуратно поверните |
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
штырь |
|
|
||||||
|
VVT влево до попадания прямого штыря в паз. |
|
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
Внимание: запрещается поворачивать звездочку |
|
|
|
|
Рис.131. |
|
|
|||||
|
|
|
распредвала вправо. |
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
штырь |
|
|
|||
|
(b) Проверьте отсутствие зазора между фланцем |
|
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
звездочки и распредвалом. |
|
|
|
|
|
|
|
|
|
|
|
|
|
(c) Закрепите звездочку распредвала и затяните |
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
фланцевый болт (рис.130). |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Момент затяжки: 70 ±5 Нм |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
паз |
|
|
||||||||
|
(d) Проверьте возможность движения VVT до стороны |
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
задержки и фиксацию в положении максимальной |
|
|
|
|
Рис.132. |
|
|
|
||||
|
|
|
задержки. |
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
метка |
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
(f) Как показано на рисунке 132, |
совместите |
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
установочную метку с меткой звездочки распредвала |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
и установите цепь на звездочку. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
метка |
|
|
|||||||
|
(g) Проверьте переднюю отметку и затяните болты в |
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
указанном на рисунке порядке 133. |
|
|
|
|
|
Рис.133. |
|
|
||||
|
|
Момент затяжки: 13 ±0.78 Нм |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
(h) Совместите установочную метку на цепи с меткой |
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
звездочки распредвала и установите выпускной |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
распредвал в головку блока цилиндров (рис.134). |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
метка |
|
|
Рис.134.
метка
метка
52
Механизм двигателя - Распредвал
(i) Временно затяните болты (рис.135).
(j)Проверьте переднюю отметку и затяните болты в указанном на рисунке 136 порядке. Момент затяжки: 13 ±0.78 Нм
(k)Установите переднюю крышку подшипников распредвала. Момент затяжки: 23 ±1.38 Нм
(l)Закрепите распредвал регулируемым ключом и затяните болты звездочки выпускного распредвала. Момент затяжки: 54 ±10.8 Нм
(рис.137).
Примечание: не повредите толкатель клапана.
(m) Проверьте установочные метки на цепи и звездочки распредвала, затем совместите паз шкива с отметкой на крышке цепи, как показано на рисунке 138.
Рис.135.
Рис.136.
Рис.137.
Фикс
ация
Затяжка
Рис.138.
метка метка
метка
Крышка цепи
паз
53
(n) Установите натяжитель цепи. |
Вдавливание |
|
(1)Проверьте чистоту кольца и зацепите крюк, как показано на рисунке 139.
(3)Нанесите машинное масло на натяжитель цепи и затем установите его (рис.140).
Момент затяжки: 9 ±1.8 Нм
Примечание: при установке натяжителя зацепите крюк снова, если плунжер выдвинулся.
(3)Поверните коленвал против часовой стрелки для отделения крюка от запорного штыря плунжера (рис.141).
(4)Поверните коленвал по часовой стрелке, и проверьте блокировку скользящих частей плунжером (рис.142).
Совет: Если плунжер не выходит, нажмите натяжную рейку в направлении натяжителя цепи при помощи отвертки или пальцев для отделения крюка от запорного штыря и выдвиньте плунжер
(рис.143).
Рис.139.
Рис.140.
Рис.141.
крючок
Рис.142.
Рис.143.
