ТОКОВЫЙ ДИПОЛЬ |
21 |

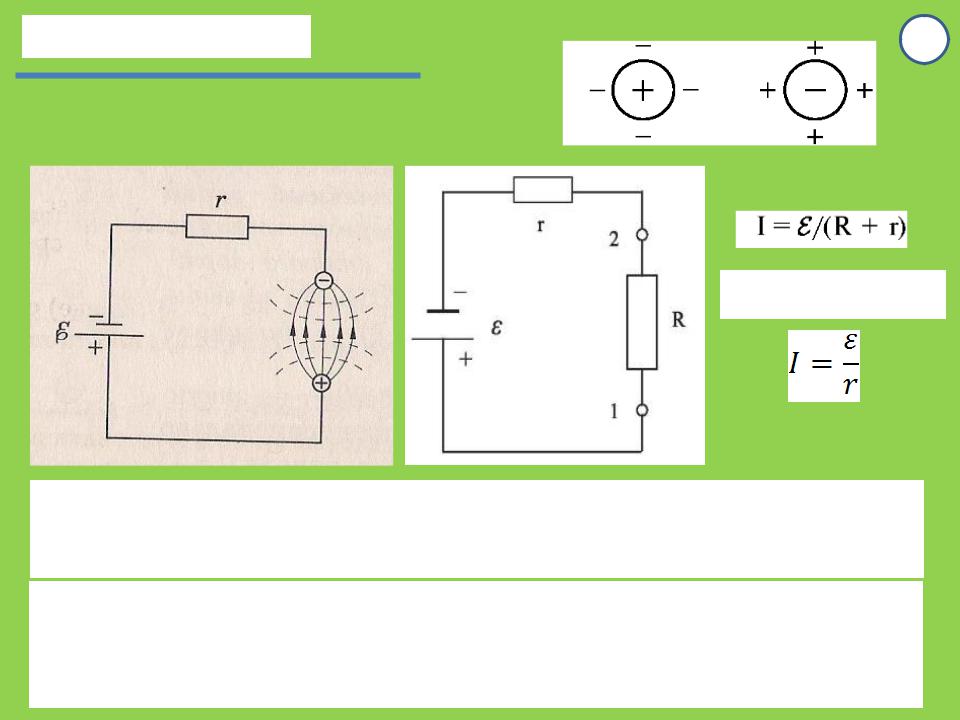

ЭКРАНИРОВАНИЕ ДИПОЛЯ В ПРОВОДЯЩЕЙ СРЕДЕ:
Если r >>R, то
ε – ЭДС источника тока; r – его внутреннее сопротивление; R - сопротивление проводящей среды между электродами; положительный электрод (1) - исток тока; отрицательный электрод (2) - сток тока.
Двухполюсная система в проводящей среде, состоящая из истока и стока тока, называется дипольным электрическим генератором или токовым диполем.
Расстояние между истоком и стоком тока (l) называется |
22 |
|
|
плечом токового диполя. |
|
- дипольный момент токового диполя
[А∙м] |
направлен от «-» к «+», от стока к истоку |
|
Между токовым диполем и электрическим диполем существует полная аналогия:
Потенциал электрического поля, созданного в точке А:
Электрическим диполем |
|
Токовым диполем |
|
|
|
α - угол между вектором р и направлением на точку, в которой измеряется потенциал
Диполь в равностороннем треугольнике: |
23 |
|
в этом случае разность потенциалов (напряжение)
между двумя любыми вершинами прямо
пропорциональна проекции дипольного момента на соответствующую сторону:
UAB ~ PAB.
Поэтому отношение напряжений между вершинами треугольника равно отношению проекций дипольного момента на соответствующие стороны:
РT АВ |
24 |
|
РT АВ
РT
РT
Разность потенциалов двух точек поля токового диполя, расположенных на одинаковом расстоянии от диполя, пропорциональна проекции дипольного момента на прямую, на которой лежат эти точки
25
ФИЗИЧЕСКИЕ ОСНОВЫ ЭЛЕКТРОКАРДИОГРАФИИ
ГЕНЕЗ ЭЛЕКТРОКАРДИОГРАММЫ В РАМКАХ |
26 |
|
МОДЕЛИ ЭЙНТХОВЕНА |
||
|
I. СЕРДЦЕ КАК ЭКВИВАЛЕНТНЫЙ
ДИПОЛЬНЫЙ ЭЛЕКТРИЧЕСКИЙ
ГЕНЕРАТОР СЕРДЦА (ДЭГС) или
ТОКОВЫЙ ДИПОЛЬ с дипольным
моментом сердца Рс.
В медико-биологической литературе вместо термина «дипольный момент сердца» обычно используются термины «вектор электродвижущей силы сердца» или «электрический вектор сердца».
II. ТОКОВЫЙ ДИПОЛЬ НАХОДИТСЯ В ПРОВОДЯЩЕЙ
СРЕДЕ. Предполагается, что среда безгранична и однородна
с удельной электрической проводимостью γ.
III. В ПРОЦЕССЕ СЕРДЕЧНОЙ ДЕЯТЕЛЬНОСТИ 27 ЭЛЕКТРИЧЕСКИЙ ВЕКТОР СЕРДЦА ИЗМЕНЯЕТСЯ И ПО ВЕЛИЧИНЕ, И ПО НАПРАВЛЕНИЮ.
При этом на поверхности тела человека возникает электрическое напряжение (разность потенциалов).
Отведение – специфическое расположение электродов на теле.
Линия (ось) отведения –
прямая, соединяющая точки расположения электродов.
СТАНДАРТНЫЕ ОТВЕДЕНИЯ ОТ КОНЕЧНОСТЕЙ: |
28 |
Отведение I (правая рука - левая рука), отведение II (правая рука - левая нога), отведение III (левая рука - левая нога).
ЭЛЕКТРОКАРДИОГРАММА – кривая, отражающая |
29 |
изменения во времени проекции электрического вектора |
|
сердца на линию отведения.
Вид этой кривой имеет отличия в разных отведениях. Полярность и амплитуда зубцов в каждом из них зависят от направления и величины электрического вектора сердца.

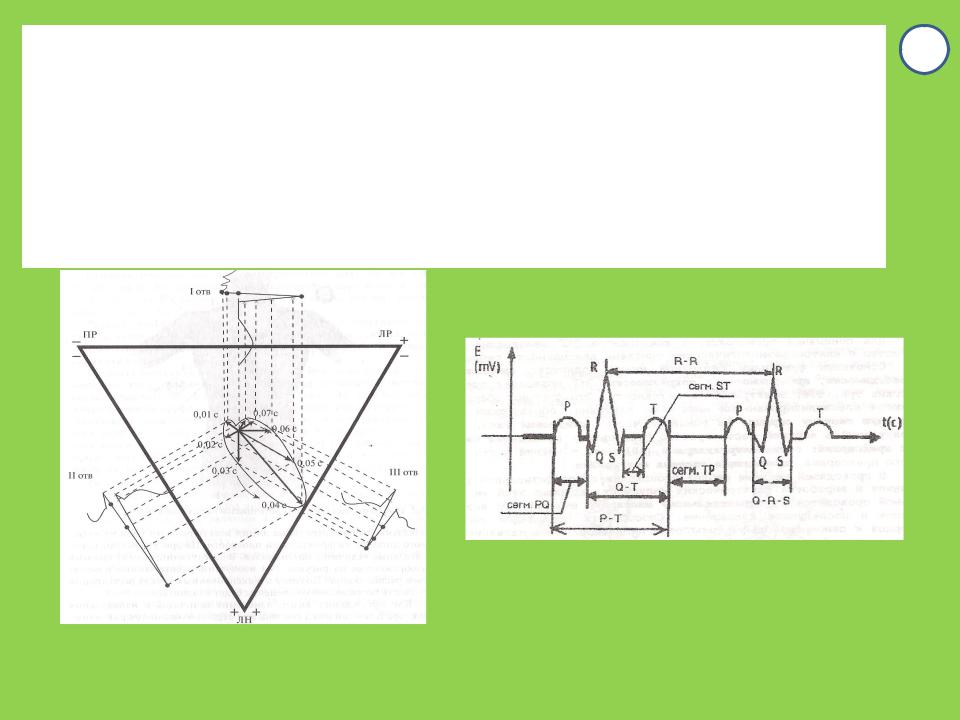

СХЕМАТИЧЕСКОЕ ИЗОБРАЖЕНИЕ ЭЛЕКТРОКАРДИОГРАММЫ
СХЕМА РЕГИСТРАЦИИ КОМПЛЕКСА QRS ЭКГ В ТРЕХ СТАНДАРТНЫХ ОТВЕДЕНИЯХ
ВЕКТОРЭЛЕКТРОКАРДИОГРАФИЯ
30
ВЕКТОРЭЛЕКТРОКАРДИОГРАФИЯ - методика,
позволяющая судить об изменении электрического вектора сердца в пространстве.
СУТЬ: регистрируются проекции сложной пространственной кривой, описываемой концом
электрического вектора сердца
на плоскости:
фронтальную, саггитальную и горизонтальную
По сравнению с электрокардиографией является более информативным, но для регистрации векторэлектрокардиограммы требуется современная электронная техника и компьютерные технологии.
ИЗМЕНЕНИЕ ВО ВРЕМЕНИ ПРОЕКЦИЙ ЭЛЕКТРИЧЕСКОГО ВЕКТОРА СЕРДЦА НА КООРДИНАТНЫЕ ПЛОСКОСТИ
