Методы аналитических вычислений
.pdffor j from i to N do
M [i, j] := Ro (T [j, 1], T[i, 1], T[j, 2], T[i, 2]); M [j, i] := M [i, j] od;
i := i + 1; od:
>v := vector ([1$N]): vT := concat (v, T):
>Tv := concat (transpose (vT), matrix (3, 3, 0)):
>MM := stackmatrix (concat (M, vT), Tv):
>vf := vector (N + 3):
>for i from 1 to N do
vf[i] := f (T[i, 1], T[i, 2])
od:
> vf[N + 1] := 0: vf[N + 2] := 0: vf[N + 3] := 0:
Решим полученную систему линейных алгебраических уравнений и найдем (N+3)-мерный вектор k коэффициентов сплайн-поверхности:
> k := linsolve (MM, vf):
Теперь сплайн-поверхность Sp (x, y) описывается следующей процедурой:
> Sp := proc (x, y) local s, i; s:=0;
for i from 1 to N do
s := s + Ro (x, T[i, 1], y, T[i, 2])*k[i] od;
s + k[N+1] + x*k[N+2] + y*k[N+3]; end:

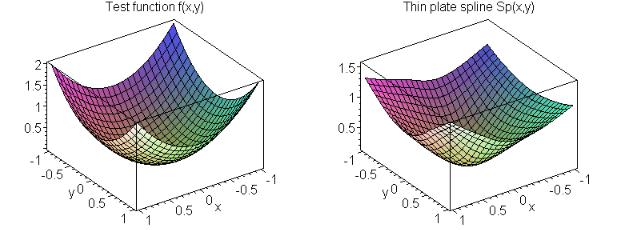

Для визуализации тестовой функции f (x, y) и аппроксимирующей ее сплайн-поверхности Sp (x, y) воспользуемся средствами 3D-графики Maple V:
>plot3d (f (x, y), x = -1..1, y = -1..1, orientation = [55, 50], axes = BOXED, title = "Test function f(x,y)");
>plot3d (Sp (x, y), x = -1..1, y = -1..1, orientation = [55, 50], axes = BOXED, title = "Thin plate spline Sp(x,y)");
31
Для наглядного сравнения исходной функции и полученной по N точкам сплайнповерхности построим карту линий уровня функции f (x, y) (пунктирные линии) и сплайнповерхности Sp (x, y) (сплошные линии). На этой же карте показаны исходные точки (узлы интерполяции):
>points:={seq([T[i,1],T[i,2]],i=1..N)}:
>G:=pointplot(points,symbol=CIRCLE,color=blue):
>Fl:=contourplot(f(x,y),x=-1..1,y=-1..1,axes=NORMAL,linestyle=2,thickness=2, color=green):
>Spl:=contourplot(Sp(x,y),x=-1..1,y=-1..1,axes=NORMAL,thickness=2,color=black):
>display({Fl,Spl,G},title=`Contourplot of f(x,y) and Sp(x,y)`);
А теперь оценим погрешности восстановления функции f (x, y) сплайн-поверхностью Sp (x, y) по данным в N исходных узлах интерполяции. Для приближенного вычисления норм погрешностей
> d:=Sp(x,y)-f(x,y):
расчеты проведем на сетке из Nxy × Nxy точек в области −1 < x, y ≤1 .
>Nxy:=25:
>x:=-1+2*irem(m-1,Nxy)/(Nxy-1):
>y:=-1+2*iquo(m-1,Nxy)/(Nxy-1):
Максимальная абсолютная погрешность приближенно равна:
> d1:=max(seq(abs(d),m=1..Nxy^2));
d1 := .841794465
Среднеквадратическую погрешность найдем как
> d2:=sqrt(sum(d^2,m=1..Nxy^2)/Nxy^2);
d2 := .1790941765
32
