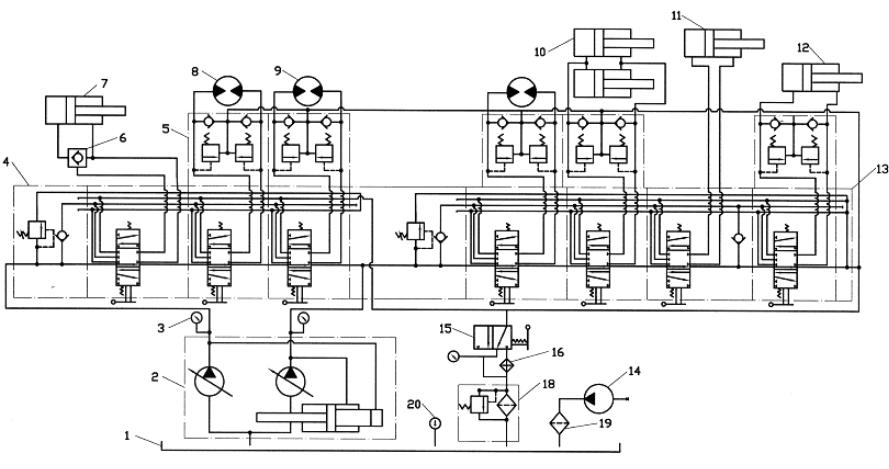

Пример принципиальной гидравлической схемы одноковшового универсального экскаватора приведен на рис. 3.27.

В гидросистеме установлен сдвоенный регулируемый насос 2 с встроенным регулятором мощности. Регулятор автоматически изменяет производительность насоса в зависимости от давления в гидросистеме, т.е. от внешней нагрузки. Так, с увеличением внешней нагрузки скорость рабочих органов уменьшается, а с уменьшением внешней нагрузки увеличивается. При этом развиваемая насосом мощность будет постоянной.

От первой секции насоса рабочая жидкость поступает в трехзолотниковый секционный гидрораспределитель 4, который управляет движением гидроцилиндра выносных опор 7, гидромотора поворота платформы 8 и гидромотора хода 9. В напорную секцию распределителя встроен предохранительный клапан. Поршневая полость гидроцилиндра 7 при нейтральном положении золотника запирается гидрозамком 6, что исключает опускание машины при копании из-за утечек рабочей жидкости на слив через зазоры в золотниковой паре распределителя. К секциям распределителя, управляющих гидромоторами 8

и9, прифланцованы блоки клапанов 5, включающие два переливных

идва обратных клапана. Переливные клапаны обеспечивают плавность в начале и конце движения за счет перепуска части рабочей жидкости из напорной полости гидромотора в сливную. Через обратные клапаны осуществляется подпитка гидромоторов из сливной полости гидросистемы.

От второй секции насоса 2 рабочая жидкость поступает в четырехзолотниковый секционный гидрораспределитель 13, который управляет движением второго гидромотора хода 9, гидроцилиндров стрелы 10, ковша 11 и рукояти 12. При нейтральном положении всех золотников гидрораспределителя 4 рабочая жидкость от первой секции насоса 2 проходит через этот распределитель и поступает в гидрораспределитель 13. Таким образом, скорости движения рабочих органов, управляемых гидрораспределителем 13, соответствуют суммарной производительности обеих секций насоса 2.

71

В напорной секции гидрораспределителя 13 установлен предохранительный клапан. Между третьей и четвертой золотниковыми секциями гидрораспределителя 13 установлена дополнительная промежуточная секция, обеспечивающая при одновременном включении последовательное соединение и совмещение движений рукояти и ковша, рукояти и стрелы. Кроме этого, питание каждого распределителя от своей секции насоса обеспечивает совмещение движений рукояти, стрелы и ковша с поворотом платформы.

Представленная схема обеспечивает одновременное совмещение до трех движений рабочих органов экскаватора: рукояти, стрелы и поворота ковша или поворота платформы. Указанные совмещения движений обеспечивают минимальный цикл и максимальную производительность машины.

К золотниковым секциям гидрораспределителя 13, управляющего движением хода, стрелы и рукояти, прифланцованы блоки клапанов 5. Они не только обеспечивают плавность в начале и конце движений, но и позволяют перепускать рабочую жидкость из одной полости в другую при чрезмерных внешних нагрузках. Такие нагрузки могут, например, возникать в запертых гидроцилиндрах стрелы и рукояти при движении ковша.

Регулирование скоростей движений всех исполнительных органов осуществляется дросселированием потока в каналах гидрораспределителей при перемещении их золотников.

На сливной гидролинии гидросистемы установлен маслоохладитель 16 и двухпозиционный гидрораспределитель 15, позволяющий при низкой температуре рабочей жидкости направлять рабочую жидкость в бак 1, минуя маслоохладитель. Контроль за температурой рабочей жидкости осуществляется по термометру 20. На сливной же гидролинии установлен фильтр 18 с переливным клапаном. О степени засорения фильтра и необходимости его замены или очистки можно судить по показаниям манометра 17.

Рабочая жидкость в гидросистему заправляется от вспомогательного насоса 14 через фильтр тонкой очистки 19. Контроль за давлением на напорных гидролиниях насоса 2 осуществляется манометрами 3.
