Первичные изм. преобразователи. Часть 1

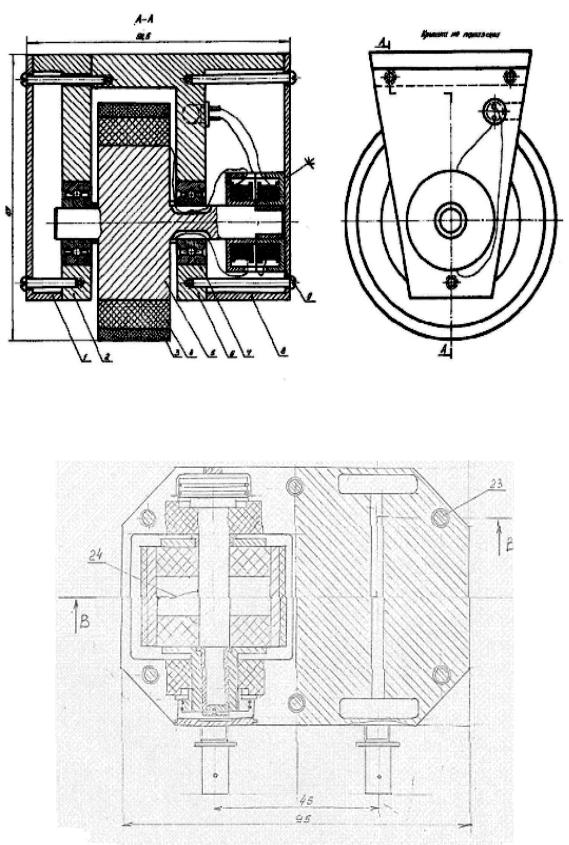

.pdfРис.5.11.3. Преобразователь на базе пьезокерамического кольца
Рис. 5.11.4. Раздельно-совмещенный «катящийся» преобразователь на
базе двух пьезокерамических колец
221
Вопросы для самоконтроля по освоению знаний по главе 5
1.Назовите основные типы пьезоэлектрических преобразователей по конструктивным признакам.
2.Опишите механизм электромеханического демпфирования пьезопреобразователей.
3.Дайте разъяснения механизму полного и частичного вырождения мод колебаний.
4.Качественно опишите колебания квадратных и прямоугольных пластин с позиций анализа характера амплитудных распределений смещений.
5.Опишите технологию конструирования объемного резонатора на базе пьезокерамического диска.
6.В чем заключается оптимизация спектра электрического импульса возбуждения для получения упругих импульсов малой длительности?
7.Дайте качественное объяснение необходимости разработки пьезопреобразоваталей с упругими импульсами малой длительности в широкочастотной области спектра.
8.Разъясните основные физические и конструктивные особенности пьезоэлектрических модульных раздельных преобразователей на базе прямоугольных и квадратных пластин.
9.Разъясните основные физические и конструктивные особенности пьезоэлектрических модульных раздельно-совмещенных преобразователей.
10.Какие преимущества имеет конструкция раздельно-совмещенного пьезопреобразователя со смещенным центром излучателя по отношению к пьезоприемнику?
11.Опишите основные физические и конструктивные особенности пьезопреобразователей на базе пьезокерамических колец раздельных и раздельно-совмещенных.
222
Заключение
Сегодня разработка и производство первичных преобразователей (датчиков) является одним из наиболее перспективных направлений в области электроники.
Первичные преобразователи позволяют решать множество задач, которые связаны с измерением различных физических величин, созданием систем обратной связи с электроприводным оборудованием для управления и защиты, а также для проведения измерений в широких пределах с высокой точностью.
Известные производители предлагают потребителю самый широкий ассортимент продукции и техническую поддержку.
Вбольшинстве своем современные преобразователи – интеллектуальные приборы. Помимо чувствительных элементов интегрированы все необходимые схемы обработки, предназначенные для приведения выходного сигнала к одному из стандартных типов, а также обеспечения стабильности повторяемости характеристик преобразования.
Вместе с тем первичные преобразователи являются также динамически развивающимся направлением, и предлагаемое учебное пособие предназначено для получения студентами глубоких знаний на базе известных открытий, законов, эффектов, известных технологий и конструкций, что несомненно должно стимулировать появление новых идей, технических решений и изобретений.
Первичные преобразователи щироко и эффективно используются во всех сферах деятельности человека.
Вмедицинской практике первичные преобразователи представляют собой конструктивные элементы приборов медицинского назначения и предназначены для съема передачи и преобразования первичной информации
офункциональном состоянии организма в форму, удобную для дальнейшей обработки и интерпретации.
223
