.pdf2.1.5 Выбор выключателя нагрузки QS0
Необходимые характеристики:
а) род тока АС;
б) номинальное напряжение (Uвыкл >Uном.нагр = 400 В);
в) номинальный ток (Iном.выкл. > Iном.нагр. = 59,74 А);
г) число главных контактов = 3;

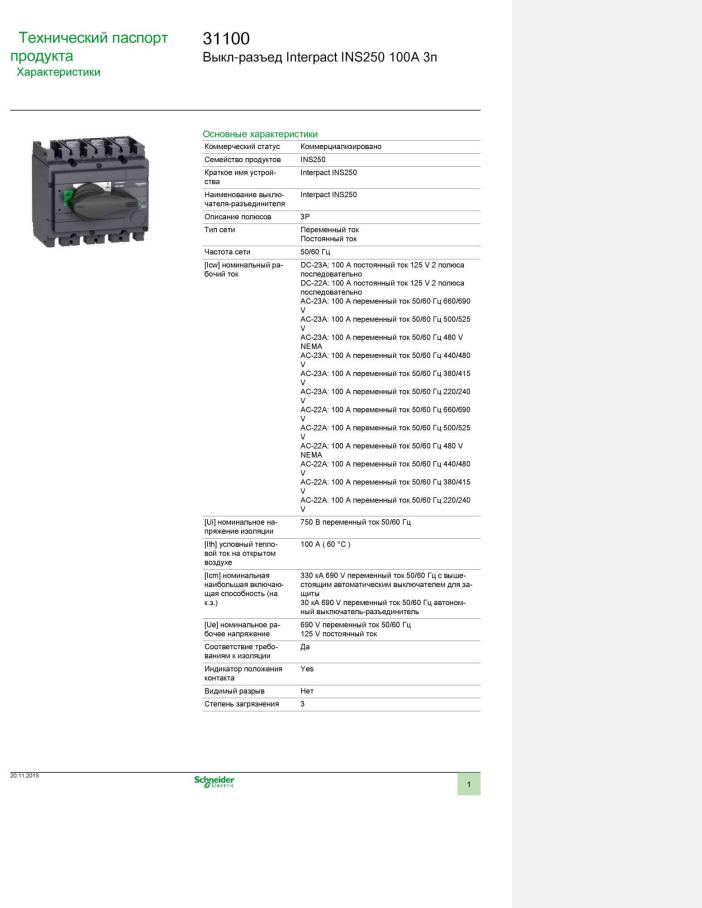

Выключатель-разъединитель тока Schneider Electric Interpact INS250
100А 3п является наиболее подходящим для эксплуатации в составе НКУ.
Сеть |
|
|
|
Аппарат |
|
|
|
|
|
|
|
|
|
Номинальное |
|
400 В |
< |
Номинальное |
380-415 В |
|
напряжение |
|
напряжение |
||||
|
|
|
|
|
||
|
|
|
|
|
|
|
Число полюсов |
|
3 |
= |
Число полюсов |
3 |
|
|
|
|
|
|
|
|
Номинальный |
|
59,74 А |
< |
Номинальный |
100 А |
|
ток нагрузки |
|
ток |
||||
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
Номинальный |
|
Ток короткого |
|
2015 А |
< |
кратковременный |
2,2 кА |
|
(3) |
|
выдерживаемый |
|
|||
замыкания I кз |
|
|
|
|
8,5 кА* |
|
|
|
|
|
|
ток Icw |
|
|
|
|
|
|
|
|
|
|
|
|
|
Время выдержки |
20с |
|
|
|
|
|
|
|
|
|
|
|
|
Icw |
1с* |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Примечание [А7]: И что, подходит?
2.1.6 Выбор контактора КМ
Необходимые характеристики:
1.Род тока АС;
2.Номинальное напряжение (UКМ ≥ Uном.нагр = 380 В);
3.Номинальному рабочему току контактора (IКМ ≥ Iном.нагр.= 41.74 А);
4.Число главных контактов = 3;
5.Категория применения контактора АС3

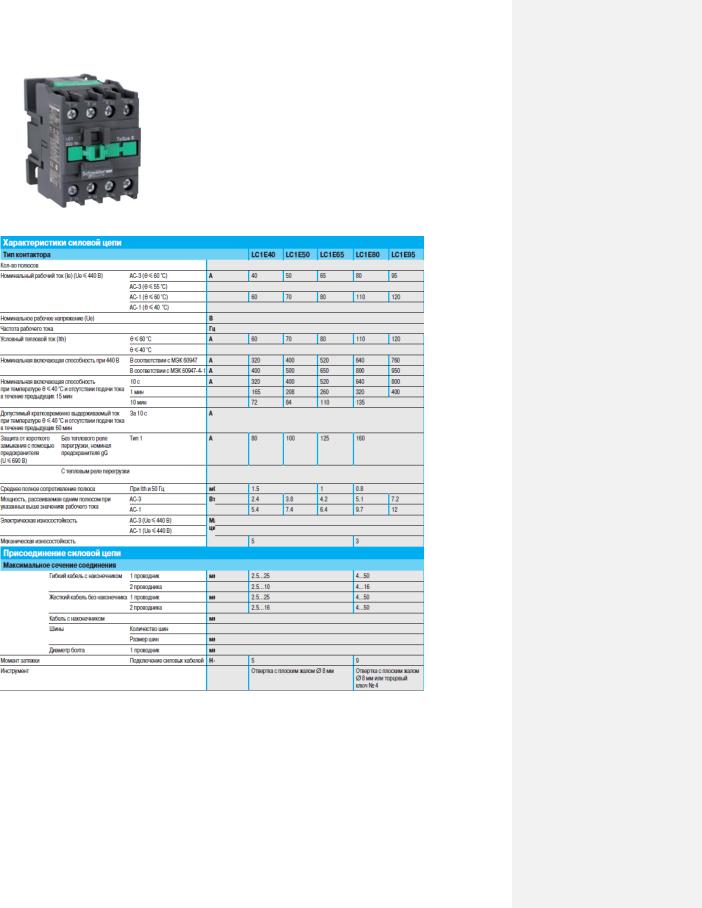

Контактор Schneider Electric Easy Pact TVS LC1E50 является наиболее подходящим для эксплуатации в составе НКУ.
Сеть |
|
|
|
Аппарат |
|
|
|
|
|
|
|
|
|
Номинальное |
|
380 В |
< |
Номинальное |
380 В |
|
напряжение |
|
напряжение |
||||
|
|
|
|
|
||
|
|
|
|
|
|
|
Число полюсов |
|
3 |
= |
Число полюсов |
3 |
|
|
|
|
|
|
|
|
Номинальный |
|
41.74 А |
< |
Номинальный |
50 А |
|
ток нагрузки |
|
ток |
||||
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
Категория применения |
|
|
|
|
|
|
АС3 |
|
|
|
|
|
|
|
|
Примечание [А8]: Опять нет проверок!!!
2.1.7 Выбор теплового реле
Необходимые характеристики:
1.Номинальное напряжение реле;
2.Число полюсов;
3.Номинальному току нагревательного элемента реле (номинальный ток нагревательного элемента реле выбирается с таким расчетом , чтобы отключение теплового реле при токе равном Iпуск.дв. происходило в интервале времени от tп, до 1.5* tп)
Время пуска tп двигателя принимается равным 3 сек.

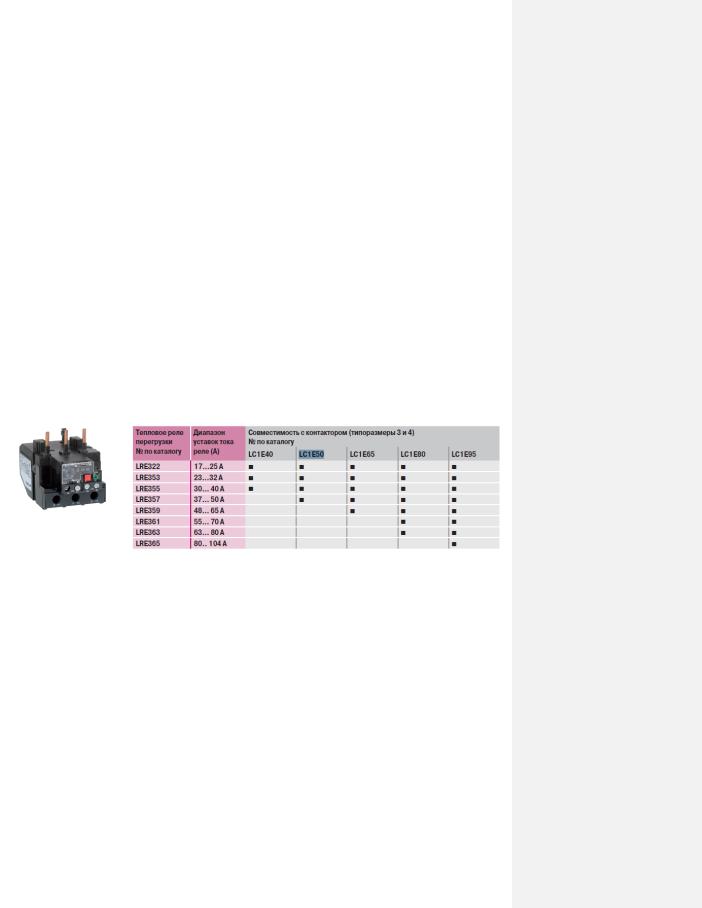

Тепловое реле Schneider Electric Easy Pact TVS LRE57 является наиболее
подходящим для эксплуатации в составе НКУ.
Сеть |
|
|
|
Аппарат |
|
|
|
|
|
|
|
|
|
Номинальное |
|
380 В |
< |
Номинальное |
380 В |
|
напряжение |
|
напряжение |
||||
|
|
|
|
|
||
|
|
|
|
|
|
|
Число полюсов |
|
3 |
= |
Число полюсов |
3 |
|
|
|
|
|
|
|
|
Номинальный |
|
41,74 А |
< |
Номинальный |
50 А |
|
ток нагрузки |
|
ток |
||||
|
|
|
|
|
||
|
|
|
|
|
|
|
Не выбран данный аппарат, не могу найти на сайте этот тип аппаратов
2.1.8. Выбор аппарата защиты в цепь управления
Необходимые характеристики:
1.Род тока АС;
2.Номинальное напряжение (UКМ ≥ Uном.СУ = 220 В);
3.Номинальному рабочему току контактора (IКМ ≥ Iном.СУ= Iном.втяг.);
4.Число главных контактов =1;
Iном.втяг . Pвтяг . , где Iном.втяг. – номинальный ток цепи управления;
Uном.

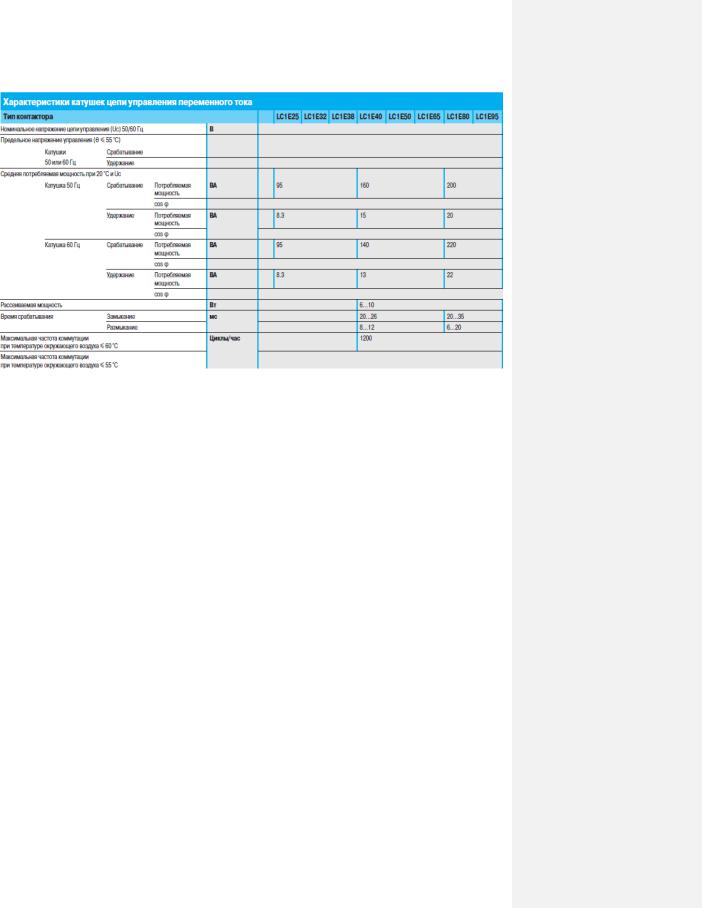

Pвтяг. – мощность катушки контактора на втягивание;
Uном – номинальное напряжение.
Iном.у = 0,72А;
Iном. у |
|
Pвтяг . |
|
160 |
0.72 А |
||
U ном. |
|
220 |
|||||
|
|
|
|

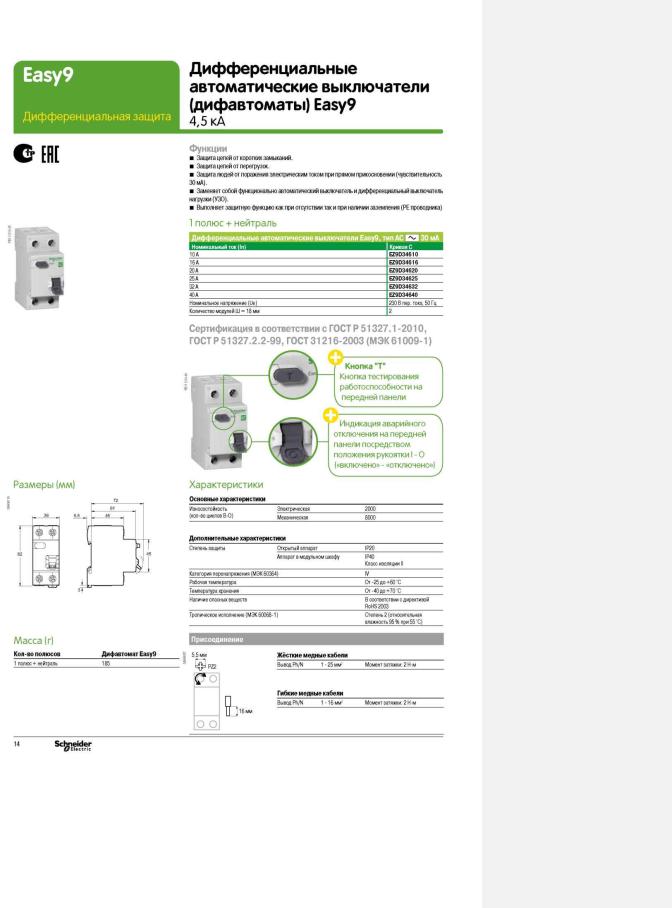

Автоматический выключатель Schneider Electric ??? является наиболее подходящим для эксплуатации в составе НКУ.
Сеть |
|
|
|
Аппарат |
|
|
|
|
|
|
|
|
|
Номинальное |
|
220 В |
< |
Номинальное |
220 В |
|
напряжение |
|
напряжение |
||||
|
|
|
|
|
||
|
|
|
|
|
|
|
Число полюсов |
|
1 |
= |
Число полюсов |
1 |
|
|
|
|
|
|
|
|
Номинальный ток |
|
0,72 А |
< |
Номинальный |
?? А |
|
нагрузки |
|
ток |
||||
|
|
|
|
|
||
|
|
|
|
|
|
|
Примечание [А9]: В цепи управления выберите предохранитель
2.1.9 Выбор кнопок управления
Требования:
1.Номинальному напряжению = 220 В;
2.Номинальному току = 0,72 А;
3.Функциональное назначение – коммутация и размыкание цепи управления двигателем.
Используем:
«ПУСК» - кнопка Schneider Electric XB4 BW33M5 (цвет зеленый); «СТОП» - кнопка Schneider Electric XB4 BW34M5 (цвет красный).
Примечание [А10]: Выбор клемм?
